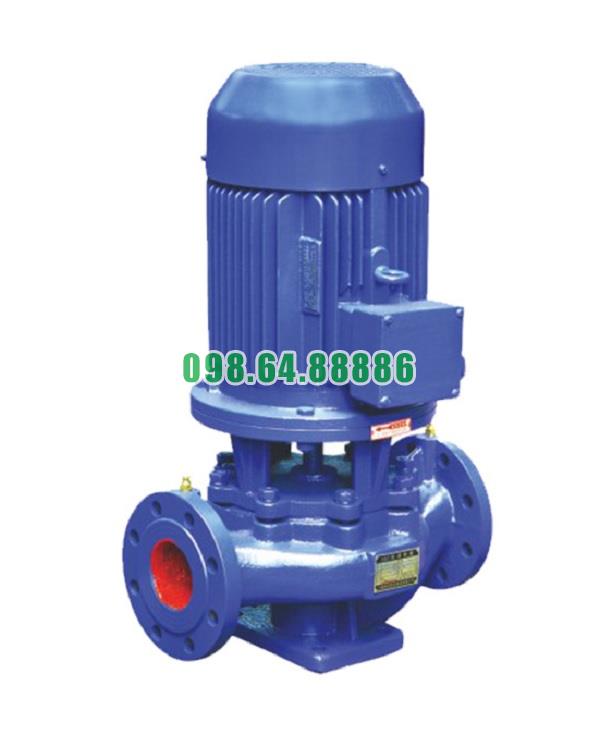

Bơm đồng trục thẳng đứng, bơm ly tâm trục đứng ISG65-160A, IRG65-160A 4kw, 23.4 m3/h

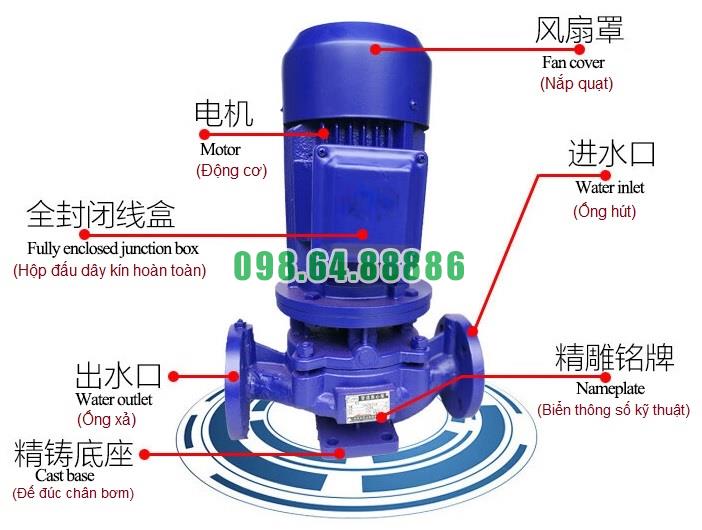

Vật liệu cấu thành bơm đồng trục thẳng đứng model ISG65-160A, IRG65-160A

Bơm ISG65-160A và IRG65-160A được thiết kế để hoạt động bền bỉ, ổn định trong các hệ thống cấp nước, tăng áp và tuần hoàn công nghiệp. Tùy theo môi trường làm việc (nước sạch, nước nóng, nước nhiễm mặn, dung dịch hóa chất nhẹ…), vật liệu chế tạo các bộ phận được lựa chọn phù hợp để đảm bảo độ bền cơ học, khả năng chịu nhiệt và chống ăn mòn. Dưới đây là các vật liệu cấu thành chính:

Thân bơm (Pump Casing)

• Vật liệu phổ biến: Gang xám (HT200), Gang cầu (QT450), Thép không gỉ SUS304/SUS316 (tùy phiên bản)

• Đặc điểm:

  • Gang: Độ bền cơ học cao, chịu áp tốt, giá thành hợp lý

  • Inox: Chống ăn mòn, phù hợp môi trường nước nóng, nước nhiễm hóa chất

Cánh bơm (Impeller)

• Vật liệu phổ biến: Đồng thau (H62), Gang, Thép không gỉ SUS304/SUS316

• Đặc điểm:

  • Đồng thau: Truyền động thủy lực tốt, chống mài mòn

  • Gang: Chịu va đập, giá thành hợp lý

  • Inox: Chịu hóa chất, nhiệt độ cao, không bị gỉ sét

Trục bơm (Pump Shaft)

• Vật liệu phổ biến: SUS304, SUS420 hoặc thép hợp kim chịu lực

• Đặc điểm:

  • SUS304: Chống ăn mòn tốt, sử dụng phổ biến

  • SUS420: Độ cứng cao, chịu mài mòn, bền với môi trường cơ học khắc nghiệt

Phớt cơ khí (Mechanical Seal)

• Mặt động – mặt tĩnh: Ceramic, Carbon, Silicon carbide

• Lò xo và khung seal: Inox 304 hoặc Inox 316

• Đặc điểm:

  • Độ kín cao, chịu nhiệt, chịu ăn mòn

  • Hoạt động ổn định ở tốc độ cao và áp lực lớn

Gioăng làm kín (Gasket/O-ring)

• Vật liệu phổ biến: Cao su NBR, EPDM hoặc PTFE (Teflon)

• Đặc điểm:

  • EPDM: Chịu nhiệt lên đến 120°C, phù hợp nước nóng

  • PTFE: Kháng hóa chất tốt, chịu mài mòn và giãn nở thấp

Ổ trục – Bạc đạn (Bearing)

• Vật liệu phổ biến: Thép hợp kim có độ cứng cao, thường từ các hãng NSK, SKF, FAG

• Đặc điểm:

  • Độ chính xác cao

  • Chịu tải tốt, chống mài mòn, hoạt động bền trong thời gian dài

Mặt bích hút – xả (Inlet & Outlet Flanges)

• Vật liệu phổ biến: Gang hoặc Inox, gia công theo chuẩn PN10, PN16

• Đặc điểm:

  • Được khoan lỗ tiêu chuẩn ISO, JIS

  • Dễ lắp đặt và kết nối đường ống

Đế bơm (Pump Base)

• Vật liệu phổ biến: Gang đúc hoặc Thép kết cấu Q235

• Đặc điểm:

  • Độ cứng vững cao

  • Hạn chế rung lắc, giúp bơm vận hành ổn định

Vỏ mô-tơ (Motor Housing)

• Vật liệu phổ biến: Nhôm đúc (với công suất nhỏ) hoặc Gang (công suất lớn)

• Đặc điểm:

  • Tản nhiệt tốt

  • Chống va đập và chống oxi hóa

Bơm đồng trục thẳng đứng ISG65-160A và IRG65-160A có cấu tạo từ các vật liệu cơ khí và hóa học bền bỉ, có thể tùy chọn theo từng điều kiện làm việc cụ thể. Việc lựa chọn đúng vật liệu cho từng bộ phận sẽ đảm bảo tuổi thọ cao, vận hành ổn định và chống ăn mòn hiệu quả trong suốt quá trình sử dụng. Đây là yếu tố quan trọng giúp bơm hoạt động tin cậy trong cả các hệ thống dân dụng lẫn công nghiệp

An toàn khi vận hành bơm đồng trục thẳng đứng model ISG65-160A, IRG65-160A

Mục tiêu của vận hành an toàn

Trong quá trình sử dụng bơm đồng trục thẳng đứng ISG65-160A và IRG65-160A, việc tuân thủ các quy tắc an toàn không chỉ giúp bảo vệ người vận hành, mà còn:

Giảm thiểu sự cố kỹ thuật và tai nạn

Tăng tuổi thọ thiết bị

Duy trì hiệu suất làm việc ổn định của toàn hệ thống

Tránh gây rò rỉ, cháy nổ hoặc hư hỏng thiết bị điện

Kiểm tra trước khi khởi động

Đảm bảo nguồn điện cấp đúng điện áp và đủ pha, không có dây hở, chập chờn

Kiểm tra bơm đã được mồi đầy nước, tuyệt đối không để bơm chạy khô vì sẽ làm cháy phớt và hỏng cánh bơm

Mở các van trên đường ống hút và xả để chất lỏng lưu thông tự do

Kiểm tra hướng quay động cơ đúng theo mũi tên trên thân bơm

Đảm bảo không có vật lạ trong buồng bơm hoặc trên đường ống

Trong quá trình vận hành

Giữ khoảng cách an toàn, không đứng gần trục hoặc đầu xả khi bơm đang hoạt động

Theo dõi tiếng ồn, độ rung và áp suất. Nếu có hiện tượng bất thường như rung mạnh, kêu lớn, giảm áp đột ngột thì phải ngừng bơm ngay để kiểm tra

Không đóng mở van xả đột ngột khi bơm đang chạy ở áp suất cao vì có thể gây va đập thủy lực

Luôn vận hành bơm trong phạm vi thông số kỹ thuật, không cho chạy quá lưu lượng hoặc vượt cột áp cho phép

Tránh thao tác vào bảng điện điều khiển khi tay ướt hoặc không có dụng cụ cách điện

Sau khi ngừng vận hành

Tắt bơm từ từ, không ngắt đột ngột khi đang vận hành ở áp cao

Khóa các van hút và xả nếu hệ thống cần ngừng lâu

Xả nước trong bơm nếu thiết bị để ngoài trời hoặc ngưng dùng lâu ngày, tránh đóng cặn hoặc đóng băng

Thường xuyên kiểm tra các điểm nối, phớt, bạc đạn sau một thời gian chạy để bảo trì đúng thời điểm

Trang bị bảo vệ bắt buộc

Lắp rơle nhiệt, cầu dao chống quá tải và aptomat riêng cho động cơ

Lắp van một chiều, van an toàn và van khóa tay trên đường ống để kiểm soát áp suất

Trang bị thiết bị chống rò rỉ điện, dây tiếp địa đầy đủ cho động cơ

Khu vực lắp bơm phải có biển cảnh báo an toàn, nền khô ráo và không để người không phận sự tiếp cận

Trang phục và thiết bị bảo hộ cho người vận hành

Mang giày chống trượt, găng tay cách điện, kính bảo hộ và quần áo bảo hộ

Không để tóc, tay áo, dụng cụ cá nhân tiếp xúc gần với trục bơm, dây curoa hoặc bộ phận chuyển động

Không tự ý tháo bơm khi chưa cắt điện hoặc chưa xả hết áp lực và chất lỏng

Vận hành bơm đồng trục thẳng đứng ISG65-160A, IRG65-160A an toàn là kết quả của việc chuẩn bị kỹ lưỡng, tuân thủ quy trình, theo dõi sát trong quá trình sử dụng và thực hiện bảo trì đúng định kỳ. Việc này không chỉ đảm bảo hiệu quả làm việc mà còn bảo vệ con người, thiết bị và môi trường xung quanh, nhất là trong các hệ thống cấp nước sinh hoạt, tăng áp, xử lý nước hoặc công trình dân dụng quan trọng

Thông số kỹ thuật và kích thước bơm model ISG65-160A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-160A

Đường cong hiệu suất bơm model ISG65-160A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-160A

Phụ kiện và kích thước lắp đặt bơm model ISG65-160A

Phương thức lắp đặt bơm model ISG65-160A
