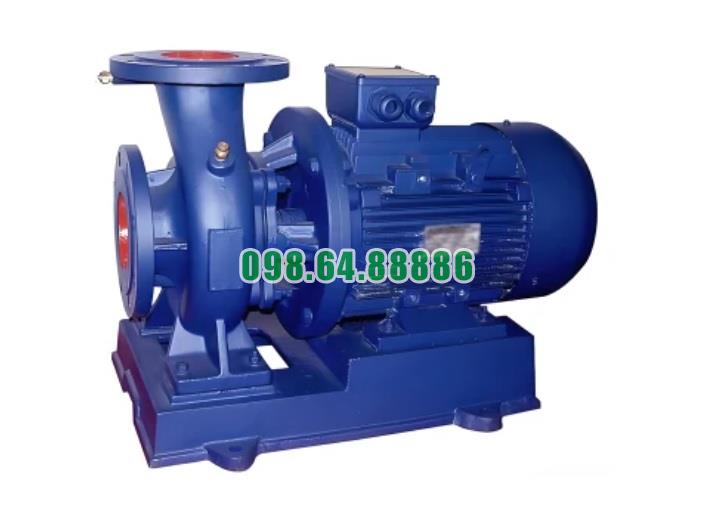

Bơm li tâm trục ngang model SLW100, máy bơm ISW100-160-I công suất 53.3 L/s

Thiết kế nổi bật của bơm li tâm trục ngang model SLW100- ISW100-160-I công suất 53.3 L/s

Bơm li tâm trục ngang SLW100-ISW100-160-I với lưu lượng 53.3 L/s (tương đương với 192 m³/h) có một thiết kế nổi bật và đặc biệt phù hợp cho các ứng dụng yêu cầu hiệu suất cao và độ bền lớn. Dưới đây là các đặc điểm nổi bật trong thiết kế của bơm này:

1. Cấu trúc trục ngang mạnh mẽ và ổn định

• Trục ngang (Horizontal Shaft Design): Thiết kế trục ngang giúp bơm có thể hoạt động ổn định hơn dưới các tải trọng lớn, đồng thời giảm thiểu rung động và tiếng ồn trong suốt quá trình vận hành. Cấu trúc này đặc biệt phù hợp với các hệ thống yêu cầu lắp đặt bơm trong không gian có chiều cao hạn chế, giúp tiết kiệm diện tích và dễ dàng tích hợp vào các hệ thống hiện có.
• Cải thiện sự ổn định: Thiết kế trục ngang cũng giúp bơm duy trì ổn định hơn khi vận hành ở tốc độ cao, với khả năng bơm lưu lượng 53.3 L/s mà không làm giảm hiệu quả.

2. Cánh quạt li tâm hiệu suất cao

• Cánh quạt li tâm: Bơm sử dụng cánh quạt li tâm được thiết kế đặc biệt để tối ưu hóa hiệu suất dòng chảy, giúp di chuyển nước hoặc chất lỏng qua các bộ phận của bơm một cách nhanh chóng và hiệu quả. Cánh quạt này giúp tạo ra lực ly tâm lớn, đẩy chất lỏng ra ngoài và làm tăng áp suất cần thiết để bơm nước lên cao hoặc vào hệ thống.
• Tối ưu hóa dòng chảy: Cánh quạt có thiết kế giúp giảm thiểu mất mát năng lượng và tổn thất cột áp, tối ưu hóa khả năng bơm ở lưu lượng cao mà vẫn đảm bảo hiệu suất hoạt động lâu dài.

3. Chất liệu bền bỉ chống mài mòn và ăn mòn

• Vật liệu chống mài mòn: Các bộ phận quan trọng như vỏ bơm, cánh quạt, và trục bơm được làm từ các vật liệu chống mài mòn, giúp bơm duy trì hiệu suất trong suốt thời gian dài. Điều này đặc biệt quan trọng khi bơm phải làm việc trong các môi trường có chất lỏng chứa tạp chất hoặc môi trường có tính ăn mòn.
• Chống ăn mòn: Vật liệu cũng được lựa chọn để chống ăn mòn khi bơm làm việc với các chất lỏng có tính axit hoặc bazơ, giúp kéo dài tuổi thọ của bơm và giảm chi phí bảo trì.

4. Hệ thống phốt cơ khí và vòng bi chất lượng cao

• Phốt cơ khí (Mechanical Seal): Bơm SLW100-ISW100-160-I được trang bị phốt cơ khí có độ bền cao, giúp ngăn ngừa rò rỉ nước hoặc chất lỏng ra ngoài trong quá trình vận hành. Phốt cơ khí này được thiết kế để hoạt động hiệu quả dưới các điều kiện áp suất và nhiệt độ cao, giúp bơm hoạt động ổn định và an toàn hơn.
• Vòng bi chất lượng: Các vòng bi của bơm được làm từ vật liệu bền, chịu lực tốt, giúp giảm thiểu ma sát và kéo dài tuổi thọ của bơm.

5. Đầu hút và đầu xả tối ưu cho hiệu suất cao

• Đầu hút ngang: Đầu hút bơm được thiết kế hướng ngang, giúp giảm thiểu sự cản trở của dòng chảy khi nước vào bơm, mang lại hiệu suất hút tốt hơn. Điều này giúp bơm có thể vận chuyển nước dễ dàng từ các nguồn nước có độ sâu lớn mà không làm giảm hiệu suất.
• Đầu xả hướng lên thẳng đứng: Đầu xả hướng lên thẳng đứng giúp bơm có thể đẩy nước lên cao một cách hiệu quả mà không gặp phải sự cản trở lớn, đồng thời giúp dễ dàng kết nối với các hệ thống đường ống theo phương thẳng đứng, phù hợp với các hệ thống yêu cầu đẩy nước lên cao hoặc hướng đi theo chiều dọc.

6. Động cơ công suất 22 kW hiệu quả và tiết kiệm năng lượng

• Công suất động cơ: Được trang bị động cơ có công suất 22 kW, bơm có khả năng hoạt động với lưu lượng 53.3 L/s và đẩy cao lên đến 36m, đồng thời duy trì hiệu suất ổn định trong suốt quá trình vận hành. Công suất động cơ lớn giúp bơm hoạt động mạnh mẽ và cung cấp nước hoặc chất lỏng một cách hiệu quả, tiết kiệm năng lượng trong quá trình vận hành.
• Tiết kiệm năng lượng: Với hiệu suất tối ưu, bơm SLW100-ISW100-160-I giúp giảm thiểu tiêu thụ năng lượng, từ đó giảm chi phí vận hành và tăng tính bền vững cho hệ thống.

7. Thiết kế đơn giản và dễ dàng bảo trì

• Thiết kế dễ dàng tháo lắp: Bơm có thiết kế đơn giản, dễ dàng tháo lắp và bảo trì, giúp tiết kiệm thời gian và chi phí bảo dưỡng. Các bộ phận quan trọng như phốt cơ khí và vòng bi có thể được thay thế nhanh chóng mà không cần phải tháo dỡ toàn bộ hệ thống bơm.
• Khả năng bảo trì tốt: Các bộ phận được thiết kế để chịu được điều kiện vận hành khắc nghiệt mà không bị hư hỏng nhanh chóng, giúp bơm duy trì hiệu suất làm việc lâu dài mà không gặp phải sự cố.

8. Tính linh hoạt trong ứng dụng

• Ứng dụng đa dạng: Với thiết kế nổi bật và công suất mạnh mẽ, bơm SLW100-ISW100-160-I phù hợp cho nhiều loại ứng dụng khác nhau như cấp nước công nghiệp, hệ thống làm mát, hệ thống xử lý nước thải, hệ thống thủy lợi, hoặc các ứng dụng yêu cầu đẩy nước lên cao và lưu lượng lớn. Cấu trúc của bơm cho phép dễ dàng tích hợp vào các hệ thống hiện có và phù hợp với nhiều điều kiện lắp đặt khác nhau.

Bơm li tâm trục ngang SLW100-ISW100-160-I với lưu lượng 53.3 L/s và công suất động cơ 22 kW có thiết kế nổi bật với các tính năng như cánh quạt li tâm hiệu suất cao, phốt cơ khí và vòng bi bền, và vật liệu chống mài mòn và ăn mòn. Các điểm nổi bật này giúp bơm hoạt động hiệu quả, ổn định và tiết kiệm năng lượng trong suốt quá trình vận hành, đồng thời dễ dàng bảo trì và phù hợp với nhiều ứng dụng công nghiệp và dân dụng

Bơm li tâm trục ngang model SLW100- ISW100-160-I công suất 53.3 L/s ứng dụng rộng rãi trong công nghiệp hóa chất

Bơm ly tâm trục ngang SLW100-ISW100-160-I với lưu lượng 53.3 L/s (tương đương khoảng 192 m³/h) có nhiều ứng dụng quan trọng trong ngành công nghiệp hóa chất. Bơm này được thiết kế đặc biệt để xử lý các chất lỏng có tính chất đặc biệt trong các quy trình sản xuất hóa chất. Dưới đây là các ứng dụng và lý do tại sao bơm này lại được sử dụng rộng rãi trong công nghiệp hóa chất:

1. Ứng dụng trong ngành công nghiệp hóa chất

• Chuyển tải hóa chất lỏng: Bơm ly tâm trục ngang SLW100-ISW100-160-I có khả năng vận chuyển các hóa chất lỏng trong nhiều quy trình khác nhau. Nó có thể bơm các chất lỏng ăn mòn nhẹ, dung dịch kiềm, axit, dung môi, hoặc các chất có tính chất hóa lý tương tự như nước.

• Hệ thống cấp nước cho nhà máy hóa chất: Bơm này có thể được sử dụng trong các hệ thống cấp nước, cung cấp nước làm mát hoặc cho các quy trình sản xuất hóa chất, trong đó lưu lượng ổn định và độ tin cậy cao là rất quan trọng.

• Hệ thống xử lý chất thải hóa chất: Trong các nhà máy sản xuất hóa chất, việc xử lý nước thải và chất lỏng thải ra từ các quy trình sản xuất rất quan trọng. Bơm ly tâm trục ngang có thể được sử dụng để bơm nước thải hoặc các dung dịch hóa học trong hệ thống xử lý nước thải công nghiệp.

• Sản xuất và chuyển tải dung dịch hóa chất đặc thù: Bơm này phù hợp cho việc bơm các dung dịch có độ nhớt thấp hoặc trung bình trong các dây chuyền sản xuất như chế biến dầu khí, sản xuất hóa chất, hoặc công nghiệp dược phẩm, thực phẩm.

• Chuyển tải dung dịch trong quá trình pha trộn: Trong các nhà máy hóa chất, bơm ly tâm trục ngang có thể được sử dụng để bơm dung dịch trong các công đoạn pha trộn, tạo thành các hợp chất hóa học mới, hoặc để chuyển tải các thành phần trong quá trình sản xuất hóa chất.

2. Đặc điểm của bơm ly tâm trục ngang SLW100-ISW100-160-I phù hợp với ngành hóa chất

• Khả năng xử lý nhiều loại chất lỏng: Với khả năng vận chuyển các chất lỏng có tính chất hóa học đa dạng, bơm này thích hợp cho việc xử lý các hóa chất trong ngành hóa chất. Nó có thể bơm dung dịch axit, kiềm, dung môi, nước thải, và các hóa chất không ăn mòn trong một số điều kiện nhất định.

• Chất liệu bền và chống ăn mòn: Bơm này được thiết kế với các vật liệu chịu được ăn mòn và mài mòn, là yêu cầu quan trọng trong công nghiệp hóa chất, đặc biệt khi làm việc với các hóa chất dễ gây ăn mòn. Các bộ phận như cánh bơm và vỏ bơm thường được làm từ thép không gỉ hoặc các vật liệu chống ăn mòn khác.

• Lưu lượng ổn định: Với lưu lượng 53.3 L/s (192 m³/h), bơm ly tâm trục ngang này có thể duy trì lưu lượng ổn định trong các ứng dụng công nghiệp hóa chất có yêu cầu khối lượng chất lỏng lớn, giúp quá trình vận hành sản xuất không bị gián đoạn.

• Khả năng chịu nhiệt: Một số bơm trong dòng này có thể hoạt động trong các môi trường có nhiệt độ cao hoặc khi bơm các chất lỏng nóng. Điều này rất quan trọng trong các ứng dụng công nghiệp hóa chất, nơi các phản ứng hóa học thường diễn ra ở nhiệt độ cao.

• Động cơ công suất lớn: Với động cơ 22 kW (công suất lớn), bơm có thể hoạt động liên tục với lưu lượng ổn định trong các quy trình yêu cầu công suất cao, đảm bảo hiệu quả sản xuất trong công nghiệp hóa chất







Điều kiện làm việc bơm li tâm trục ngang model SLW100- ISW100-160-I công suất 53.3 L/s

1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h

2. Đầu nâng: <130m

3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C

4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%

5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.

6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.

7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

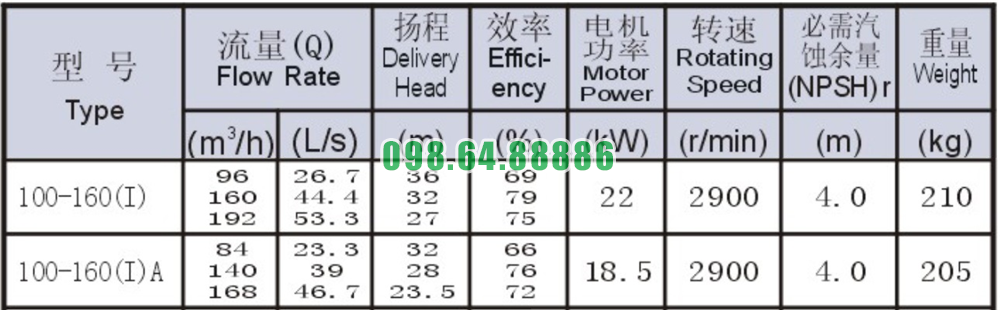

Bảng thông số kỹ thuật bơm li tâm trục ngang model SLW100- ISW100-160-I công suất 53.3 L/s

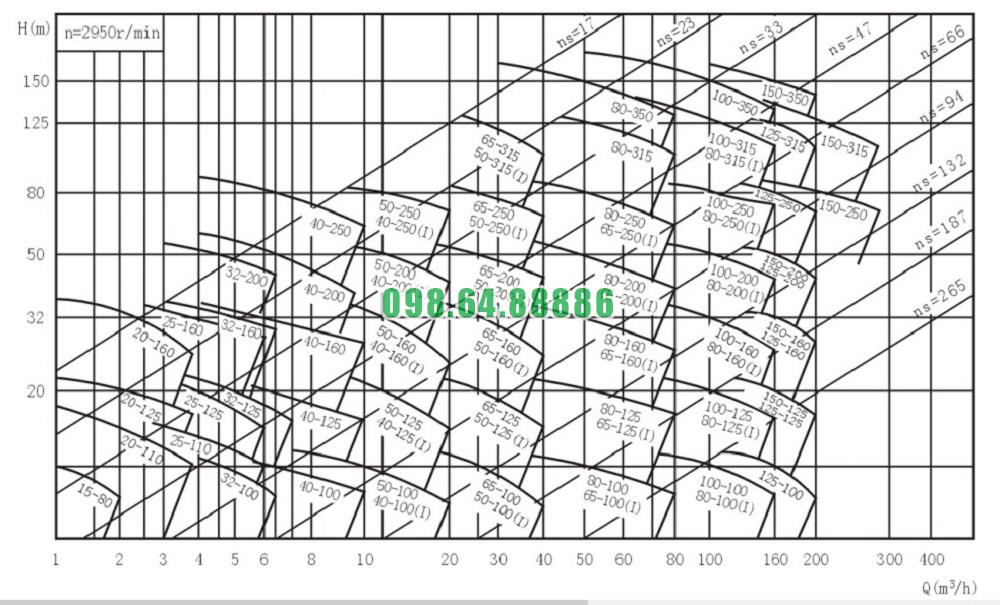

Đường cong hiệu suất bơm li tâm trục ngang model SLW100- ISW100-160-I công suất 53.3 L/s

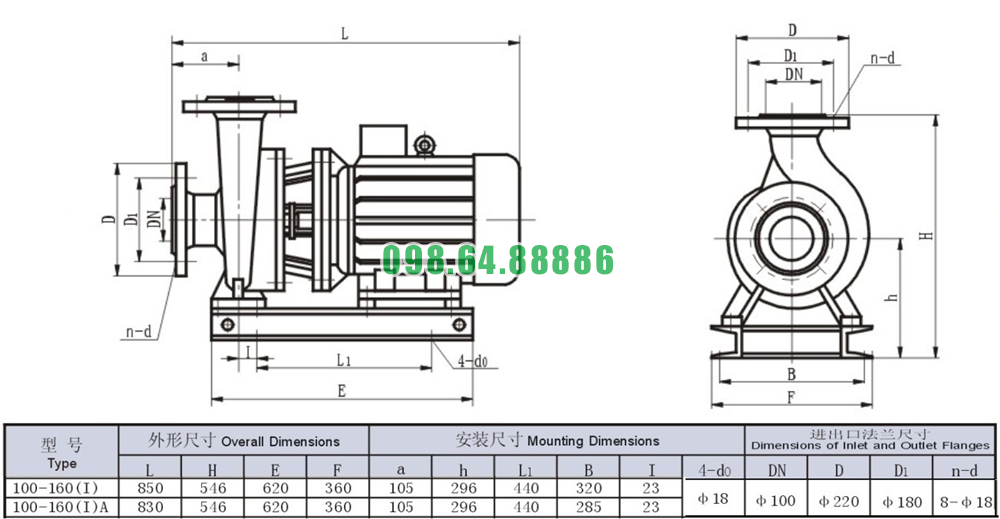

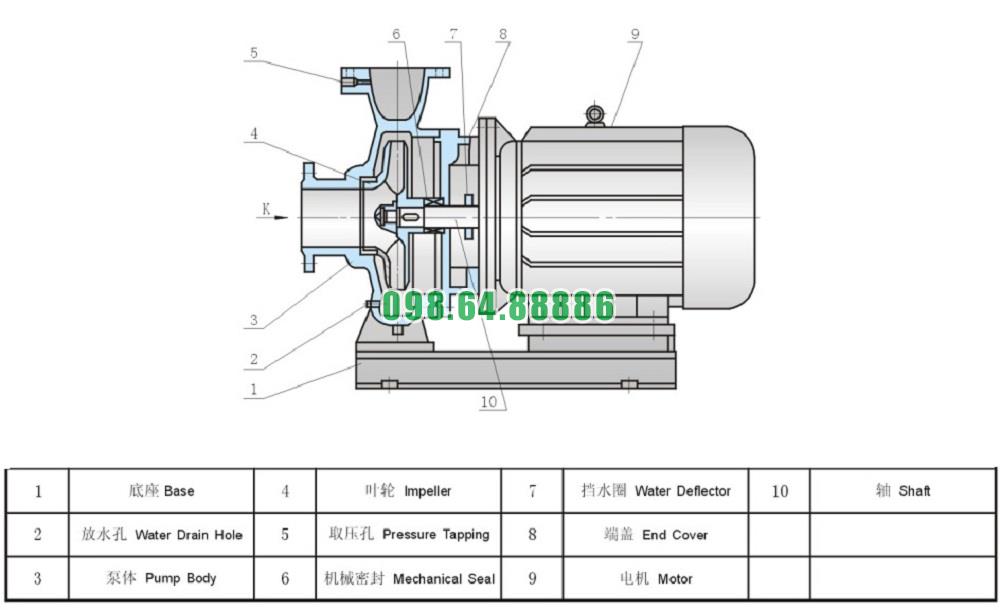

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang model SLW100- ISW100-160-I công suất 53.3 L/s
