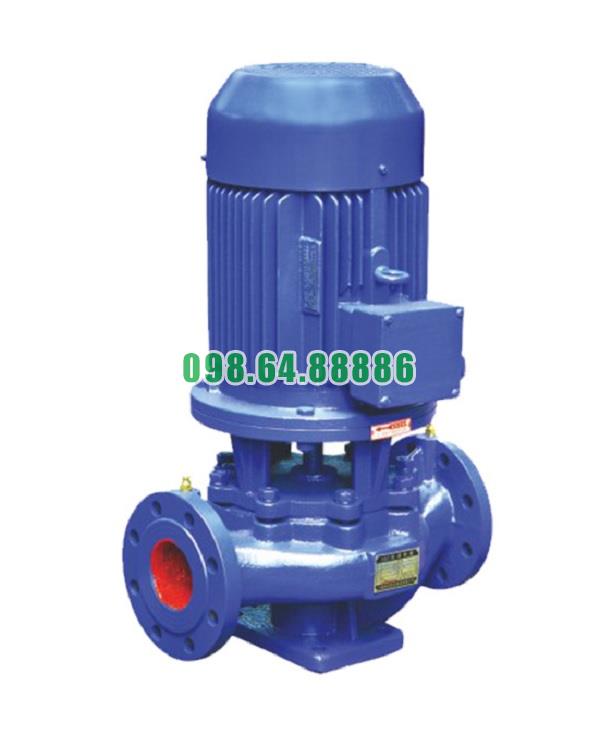

Máy bơm lùa trục đứng ISG32-160 và IRG32-160 là dòng bơm ly tâm trục đứng kiểu inline, được thiết kế để vận hành hiệu quả trong các hệ thống cần cột áp cao (khoảng 32 mét) với lưu lượng ổn định 5 m³/h. Cấu tạo của bơm gồm nhiều bộ phận đồng bộ, phối hợp chặt chẽ nhằm tạo lực ly tâm mạnh, hoạt động liên tục, bền bỉ và dễ bảo trì.
Là bộ phận bao bọc buồng cánh và giữ kết cấu ổn định cho toàn bộ máy bơm.
Chế tạo từ gang đúc chịu áp lực cao hoặc inox 304, có khả năng chống ăn mòn và chịu mài mòn nhẹ.
Thiết kế dạng inline trục ngang: cửa hút và cửa xả nằm thẳng hàng, giúp giảm tổn thất áp lực, lắp đặt dễ dàng trong hệ thống ống.
Là bộ phận trung tâm tạo ra lực ly tâm, giúp hút nước vào từ tâm cánh và đẩy nước ra mép ngoài với áp lực cao.
Cánh có dạng cánh kín, chế tạo từ gang, đồng hoặc inox, được cân bằng động chính xác, đảm bảo vận hành êm và hiệu quả.
Kích thước và hình dạng cánh được thiết kế tối ưu theo lưu lượng 5 m³/h, giúp tối đa hóa hiệu suất thủy lực.
Truyền động trực tiếp từ động cơ đến cánh bơm.
Làm bằng thép hợp kim hoặc inox, có độ cứng cao, chịu lực xoắn và mài mòn tốt.
Quay ở tốc độ cao (thường 2900 vòng/phút), được đỡ bằng vòng bi hai đầu, giúp giữ đồng tâm và hạn chế rung lắc.
Nằm ở vị trí tiếp giáp giữa trục quay và thân bơm.
Làm nhiệm vụ ngăn nước rò rỉ ra ngoài khi bơm vận hành.
Vật liệu thường là carbon–ceramic hoặc silicon carbide, chịu mài mòn, chịu áp cao và vận hành liên tục.
Là khoang chứa cánh bơm và dẫn dòng chảy từ cánh ra ống xả.
Có hình dạng xoắn ốc giúp chuyển động năng sang áp năng, nâng cột áp lên tới 32 mét.
Giảm xoáy rối và tổn thất thủy lực, nâng cao hiệu suất tổng thể của máy bơm.
Làm nhiệm vụ đỡ trục, giúp trục quay ổn định, ít ma sát.
Vòng bi được bôi trơn bằng mỡ chịu nhiệt, có tuổi thọ cao, giúp máy vận hành bền bỉ trong môi trường liên tục.
Công suất tương ứng thường là 1.5 kW, truyền động trực tiếp đến trục bơm.
Loại động cơ kín, tiêu chuẩn bảo vệ IP54 hoặc IP55, chống bụi và chống nước văng.
Quay với tốc độ 2900 vòng/phút, cung cấp đủ năng lượng để đạt lưu lượng 5 m³/h và cột áp 32m.
Chân đế được đúc liền với thân bơm, có các lỗ bắt bu lông giúp cố định chắc chắn trên nền móng hoặc khung máy.
Mặt bích hút và xả theo tiêu chuẩn DIN hoặc ANSI, dễ kết nối với hệ thống ống dẫn hiện có.
Gắn trực tiếp trên động cơ, giúp kết nối nguồn điện nhanh chóng và an toàn.
Được thiết kế chống bụi, chống nước, có thể đóng mở bảo trì dễ dàng.
Máy bơm lùa trục đứng ISG32-160 và IRG32-160 lưu lượng 5 m³/h là thiết bị có cấu tạo đồng bộ, bền bỉ và hiệu quả. Các bộ phận như cánh bơm, trục, phớt cơ khí, buồng bơm, thân vỏ và động cơ được thiết kế ăn khớp chính xác, đảm bảo bơm hoạt động ổn định trong thời gian dài, ít hỏng hóc, dễ bảo trì và phù hợp với nhiều hệ thống cấp nước, tuần hoàn và tăng áp trong công nghiệp cũng như dân dụng.
Bảo dưỡng định kỳ là yếu tố then chốt giúp bơm lùa trục đứng ISG32-160 và IRG32-160 hoạt động ổn định, an toàn và kéo dài tuổi thọ. Với lưu lượng 5 m³/h, bơm thường làm việc trong hệ thống cấp nước áp lực cao hoặc tuần hoàn liên tục, do đó cần được kiểm tra và bảo dưỡng theo quy trình kỹ thuật rõ ràng, hiệu quả và tiết kiệm thời gian.
Phát hiện và xử lý sớm các lỗi nhỏ trước khi gây ra hư hỏng lớn
Duy trì lưu lượng và cột áp thiết kế, giúp hệ thống hoạt động ổn định
Bảo vệ các bộ phận chính như phớt cơ khí, vòng bi, động cơ khỏi hao mòn
| Tần suất | Nội dung chính |
|---|---|
| Hằng ngày | Quan sát nhanh, kiểm tra hoạt động |
| Hàng tuần | Vệ sinh sơ bộ, siết chặt bu lông |
| Hàng tháng | Kiểm tra kỹ phớt, trục, độ rung |
| Mỗi 3–6 tháng | Vệ sinh chi tiết, tra dầu, thay phớt |
| Hằng năm | Đại tu toàn bộ hệ thống bơm |
Ngắt điện hoàn toàn từ tủ điều khiển hoặc CB nguồn.
Đóng van hút và xả, mở vít xả đáy để xả nước còn lại trong buồng bơm.
Đảm bảo áp suất trong đường ống về 0 bar.
Lau sạch bụi bẩn, dầu mỡ trên thân bơm và quạt làm mát động cơ bằng khăn khô hoặc chổi mềm.
Không xịt nước trực tiếp vào motor, đặc biệt tại hộp điện và phớt cơ khí.
Quan sát điểm tiếp xúc giữa trục và thân bơm. Nếu có hiện tượng rò nước, nhỏ giọt liên tục, cần:
Vệ sinh nhẹ nhàng bề mặt phớt
Thay phớt nếu bị mòn, nứt, xước hoặc đã quá thời gian sử dụng (thường sau 1 năm)
Tháo cụm đầu bơm, kiểm tra cánh có bị mòn, bám cặn hoặc cong vênh không
Vệ sinh cánh và buồng bơm bằng nước ấm hoặc hóa chất trung tính
Siết chặt lại các bu lông mặt bích, đảm bảo không rò rỉ
Quay trục bằng tay: cảm nhận độ mượt, không lắc hoặc kẹt
Nếu nghe tiếng rít hoặc cứng trục, nên kiểm tra ổ bi và bạc đạn, tra mỡ nếu có chỗ tiếp dầu
Nếu bạc đạn đã xuống cấp, cần thay mới để tránh rung lắc khi chạy
Dùng đồng hồ đo điện kiểm tra điện áp, dòng điện, tần số
So sánh với thông số định mức trên tem máy
Nếu dòng vượt định mức >10%, nên kiểm tra tải đầu ra, điều chỉnh van xả
Ghi lại các thông tin sau mỗi lần kiểm tra:
Thời gian, người thực hiện
Trạng thái phớt, cánh, trục, vòng bi
Kết quả đo điện, dòng
Các linh kiện đã thay mới (nếu có)
Không bao giờ để bơm chạy khô, tránh hư phớt và cháy động cơ
Không tháo bơm khi chưa xả áp, tránh phun nước áp lực
Khi lắp lại cần căn chỉnh độ đồng tâm trục và cánh, tránh rung
Bảo dưỡng bơm lùa trục đứng ISG32-160, IRG32-160 lưu lượng 5 m³/h đúng cách giúp thiết bị hoạt động hiệu quả, tiết kiệm điện và bền lâu. Quy trình cần được thực hiện định kỳ theo kế hoạch cụ thể, có nhật ký theo dõi rõ ràng, đặc biệt trong môi trường công nghiệp hoặc hệ thống vận hành 24/24. Đây là chìa khóa đảm bảo an toàn cho toàn bộ hệ thống cấp nước, tuần hoàn hoặc tăng áp.
Bơm lùa trục đứng model ISG32-160, bơm IRG32-160 Lưu lượng 5 m3/h
5.011.200 VND
