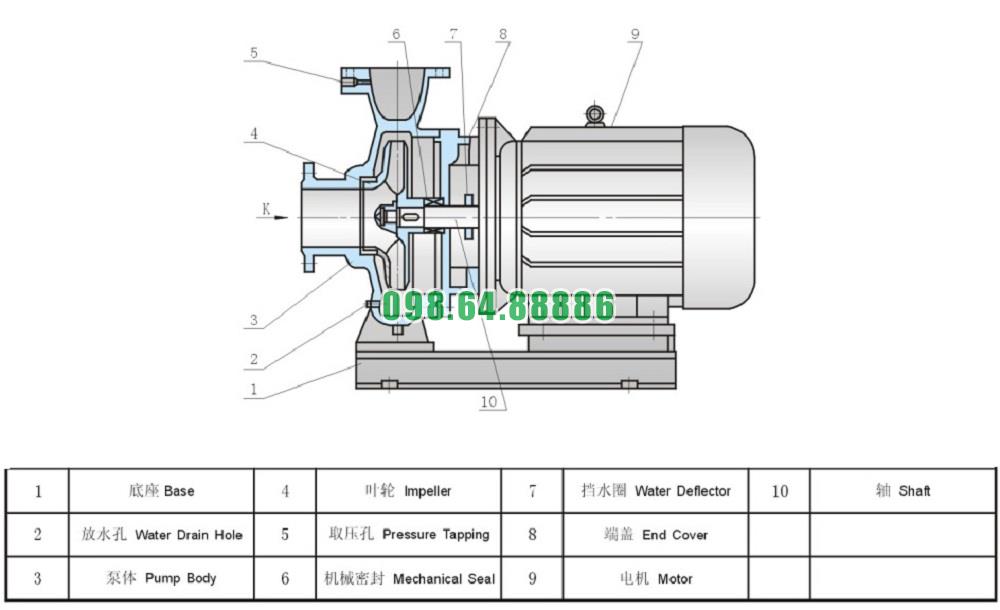

Cấu tạo của bơm nước li tâm trục ngang model SLW100-ISW100-200-I lưu lượng từ 96 m3/h - 192 m3/h
Bơm nước ly tâm trục ngang model SLW100-ISW100-200-I với lưu lượng từ 96 m³/h đến 192 m³/h được thiết kế với cấu tạo đặc trưng nhằm đảm bảo hiệu suất và độ bền cao. Dưới đây là chi tiết về cấu tạo của loại bơm này:
1. Cấu tạo chính của bơm:
1.1. Thân bơm (Pump Casing):
- Vật liệu: Làm từ thép không gỉ (IHWB), chống ăn mòn, phù hợp với nhiều loại nước, kể cả nước chứa tạp chất hoặc hóa chất nhẹ.
- Thiết kế: Thân bơm dạng xoắn ốc, giúp tối ưu hóa dòng chảy và giảm tổn thất áp lực khi vận hành.
1.2. Cánh bơm (Impeller):
- Loại cánh: Cánh kín, tối ưu cho việc đẩy cao và cung cấp lưu lượng lớn.
- Vật liệu: Thép không gỉ hoặc hợp kim chịu mài mòn.
- Hiệu suất: Được cân bằng động chính xác, đảm bảo hoạt động trơn tru, không rung lắc và giảm tiếng ồn.
1.3. Trục bơm (Pump Shaft):
- Vật liệu: Thép không gỉ có độ bền cơ học cao, chống ăn mòn.
- Tính năng: Thiết kế đảm bảo truyền động hiệu quả từ động cơ đến cánh bơm, giảm hao mòn trong quá trình vận hành.
1.4. Phớt làm kín (Mechanical Seal):
- Loại phớt: Phớt cơ khí chất lượng cao.
- Chức năng: Ngăn chặn rò rỉ nước từ khoang bơm ra bên ngoài, tăng độ an toàn và tuổi thọ cho bơm.
1.5. Vòng bi (Bearings):
- Chất lượng: Sử dụng vòng bi nhập khẩu, chịu tải tốt, đảm bảo hoạt động ổn định.
- Vị trí: Lắp đặt ở cả hai đầu trục, giúp giảm rung động và ma sát.
1.6. Đế bơm (Base Frame):
- Vật liệu: Thép chắc chắn, đảm bảo độ vững chãi khi vận hành.
- Thiết kế: Giảm thiểu dao động trong quá trình vận hành, dễ dàng lắp đặt và bảo trì.
2. Động cơ (Motor):
- Loại động cơ: Động cơ ngoài trời đạt chuẩn IP54.
- Công suất: Đáp ứng dải lưu lượng từ 96 m³/h đến 192 m³/h, đảm bảo hiệu suất ổn định.
- Chống bụi và nước: Phù hợp với môi trường vận hành ngoài trời hoặc khu vực có độ ẩm cao.
- Làm mát: Động cơ được làm mát bằng quạt gió tích hợp, đảm bảo hoạt động liên tục trong thời gian dài.
3. Các đặc điểm hỗ trợ:
- Cổng hút và cổng xả:
- Đường kính cổng hút và xả phù hợp để vận chuyển lưu lượng lớn.
- Thiết kế theo chuẩn quốc tế, dễ dàng kết nối với hệ thống đường ống.
- Chân bơm:
- Có cao su giảm chấn để giảm rung động, bảo vệ động cơ và các bộ phận khác
Môi trường ứng dụng bơm nước li tâm trục ngang model SLW100-ISW100-200-I lưu lượng từ 96 m3/h - 192 m3/h
Máy bơm nước ly tâm trục ngang model SLW100-ISW100-200-I với lưu lượng từ 96 m³/h đến 192 m³/h phù hợp cho nhiều môi trường ứng dụng nhờ khả năng vận hành ổn định, hiệu suất cao và độ bền tốt. Dưới đây là các môi trường ứng dụng tiêu biểu:
1. Nông nghiệp
- Hệ thống tưới tiêu quy mô lớn:
- Phù hợp cho các cánh đồng lúa, cây công nghiệp (mía, cà phê, cao su) và các trang trại cây ăn quả.
- Đáp ứng nhu cầu tưới bằng các hệ thống phun mưa, tưới nhỏ giọt hoặc kênh mương truyền thống.
- Chống hạn hán:
- Bơm nước từ ao, hồ hoặc giếng sâu để cấp nước cho cây trồng trong mùa khô.
- Chăn nuôi:
- Cung cấp nước cho các hệ thống cấp nước uống cho gia súc, gia cầm hoặc làm sạch chuồng trại.
2. Công nghiệp
- Cấp nước làm mát:
- Cung cấp nước cho các hệ thống làm mát trong nhà máy sản xuất hoặc xưởng cơ khí.
- Xử lý nước:
- Bơm nước trong các hệ thống lọc nước, xử lý nước thải công nghiệp.
- Cấp nước tuần hoàn:
- Sử dụng trong các nhà máy cần hệ thống tuần hoàn nước liên tục, chẳng hạn như nhà máy nhiệt điện, nhà máy hóa chất.
3. Xây dựng
- Cấp nước công trình:
- Bơm nước phục vụ thi công tại các công trường xây dựng lớn, cung cấp nước cho bê tông hoặc phun ẩm kiểm soát bụi.
- Thoát nước:
- Sử dụng để hút và vận chuyển nước trong các công trình ngầm, hố móng hoặc tầng hầm.
4. Cấp nước sinh hoạt
- Hệ thống cấp nước đô thị:
- Phù hợp cho các hệ thống cung cấp nước cho các khu dân cư, tòa nhà cao tầng hoặc khu công nghiệp.
- Cấp nước nông thôn:
- Bơm nước từ giếng, hồ, hoặc sông đến các hệ thống phân phối nước sinh hoạt trong các vùng nông thôn.
5. Môi trường và xử lý nước
- Hệ thống xử lý nước thải:
- Bơm và vận chuyển nước thải từ các nhà máy, khu công nghiệp đến hệ thống xử lý nước.
- Hệ thống tiêu thoát nước đô thị:
- Bơm nước mưa hoặc nước thải trong các khu vực ngập úng đô thị.
6. Nuôi trồng thủy sản
- Cấp nước ao nuôi:
- Bơm nước từ sông, hồ vào các ao nuôi tôm, cá hoặc các trang trại thủy sản lớn.
- Làm sạch và tuần hoàn nước:
- Sử dụng trong các hệ thống lọc tuần hoàn để đảm bảo chất lượng nước nuôi trồng
Điều kiện làm việc bơm nước li tâm trục ngang model SLW100-ISW100-200-I lưu lượng từ 96 m3/h - 192 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

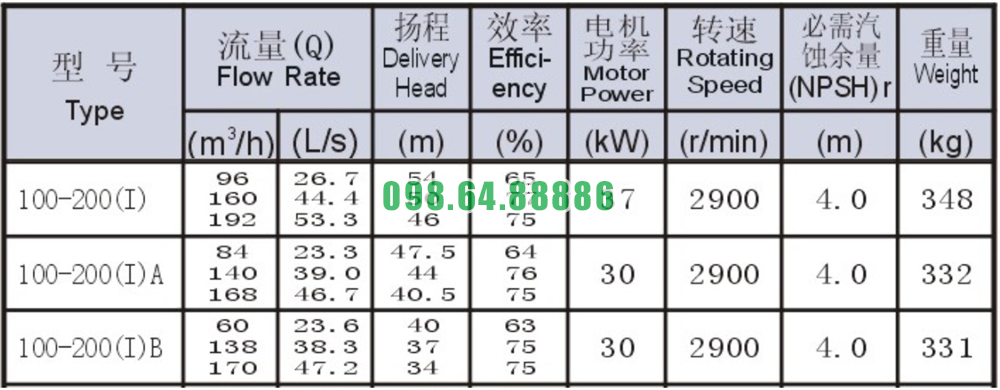

Bảng thông số kỹ thuật bơm nước li tâm trục ngang model SLW100-ISW100-200-I lưu lượng từ 96 m3/h - 192 m3/h

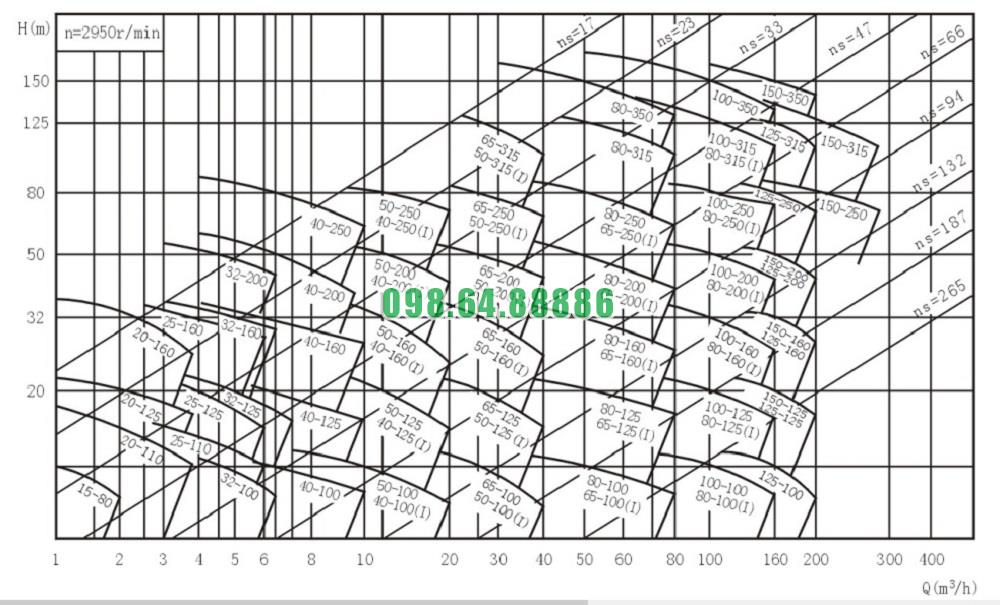

Đường cong hiệu suất bơm nước li tâm trục ngang model SLW100-ISW100-200-I lưu lượng từ 96 m3/h - 192 m3/h

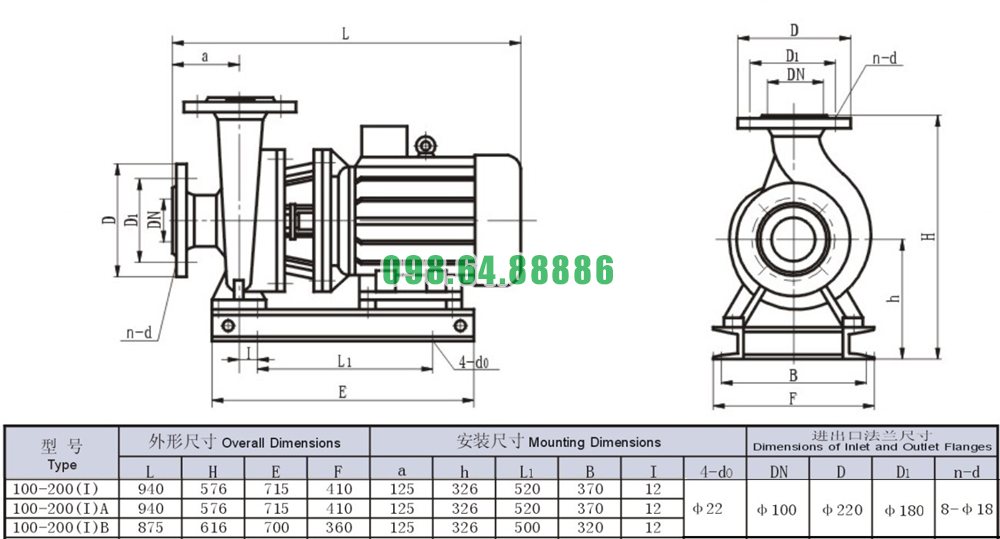

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang model SLW100-ISW100-200-I lưu lượng từ 96 m3/h - 192 m3/h
