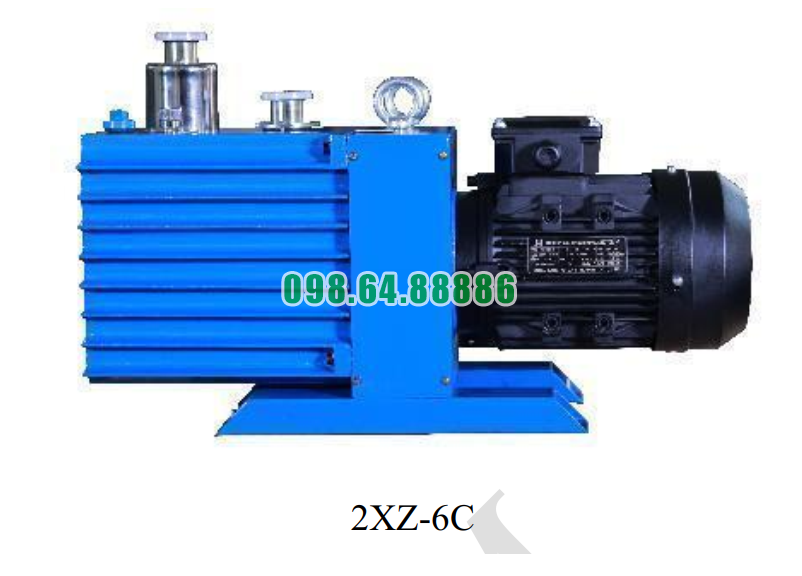

Cấu tạo chi tiết bên trong Bơm hút chân không cánh gạt quay model 2XZ-6C công suất 1.1 kW
Bơm hút chân không cánh gạt quay 2XZ-6C công suất 1.1 kW thuộc dòng bơm thể tích hai cấp, được thiết kế với cấu trúc bên trong chính xác và tối ưu để đạt hiệu suất hút cao, độ kín tốt và hoạt động bền bỉ. Cấu tạo của bơm gồm nhiều bộ phận phối hợp chặt chẽ nhằm tạo nên chu trình hút – nén – xả ổn định.
Dưới đây là mô tả chi tiết từng bộ phận bên trong của model 2XZ-6C.
1. Thân bơm (Buồng bơm – Stator)
Thân bơm làm từ hợp kim thép hoặc gang chất lượng cao:
Chịu mài mòn tốt.
Đảm bảo độ kín tuyệt đối trong buồng hút.
Có độ cứng vững để chịu áp suất khi nén khí.
Thân bơm chứa toàn bộ khoang hút – nén và là nơi rôto quay tạo chân không.
2. Rôto đặt lệch tâm
Rôto được lắp lệch tâm so với thân bơm:
Khi quay tạo ra vùng thể tích thay đổi.
Tạo khoang hút và khoang nén theo chu kỳ.
Là thành phần di động chủ đạo trong hoạt động của bơm.
Rôto được gia công chính xác, cân bằng động để giảm rung và tiếng ồn.
3. Cánh gạt (Vane)
Cánh gạt làm từ vật liệu composite/graphite chịu mài mòn, tự bôi trơn:
Lắp trong các rãnh trên rôto.
Trượt ra – vào theo lực ly tâm và lực dầu.
Tạo vách ngăn giữa các khoang trong buồng bơm.
Cánh gạt quyết định độ kín, tốc độ hút và độ sâu chân không của bơm.
4. Buồng cấp 1 và buồng cấp 2 (Hai cấp hút – nén)
Model 2XZ-6C là bơm hai cấp, gồm:
Cấp 1: Hút lượng khí lớn, giảm áp suất ban đầu.
Cấp 2: Tiếp tục hút sâu hơn để đạt độ chân không thấp.
Hai cấp liên kết nối tiếp thông qua hệ thống ống dẫn nội bộ.
5. Dầu chân không – hệ thống tuần hoàn dầu
Bên trong bơm có các khoang chứa dầu:
Dầu bôi trơn cánh gạt và rôto.
Dầu lấp đầy khe hở giúp làm kín.
Dầu hỗ trợ làm mát buồng bơm.
Dòng dầu tuần hoàn qua:
Cửa nạp dầu
Buồng bơm
Bộ tách dầu
Cửa hồi dầu
Giúp đảm bảo lượng dầu luôn ổn định trong suốt quá trình vận hành.
6. Bộ tách dầu – khí (Oil Mist Separator)
Bộ phận này nằm ở buồng xả:
Giữ lại sương dầu trong khí xả.
Tách dầu và đưa trở lại buồng bơm.
Đảm bảo lượng dầu không bị thất thoát khi bơm làm việc.
Giúp giảm chi phí dầu và giữ môi trường làm việc sạch hơn.
7. Van chống hút ngược (Anti-backflow Valve)
Được đặt tại cửa hút:
Ngăn dầu và khí xả chảy ngược vào hệ thống khi tắt máy.
Bảo vệ thiết bị kết nối như máy chưng cất quay, tủ sấy.
Bộ phận này rất quan trọng vì duy trì an toàn khi dừng bơm.
8. Gas ballast
Gas ballast là van cho phép nạp một lượng khí nhỏ vào buồng nén:
Ngăn ngưng tụ hơi nước trong dầu.
Giữ dầu bền và không bị nhũ hóa.
Tăng tuổi thọ bơm và đảm bảo chân không ổn định.
Rất cần thiết khi bơm vận hành cùng các thiết bị sinh hơi dung môi.
9. Trục bơm và ổ bi
Trục bơm kết nối trực tiếp với động cơ:
Truyền lực quay cho rôto.
Sử dụng ổ bi chịu nhiệt, chịu lực cao.
Được bôi trơn dầu để giảm ma sát.
Độ chính xác của trục quyết định độ êm của bơm.
10. Động cơ 1.1 kW
Là nguồn truyền động duy nhất cho bơm:
Công suất vừa đủ cho tốc độ hút nhanh.
Điện năng tiêu thụ thấp.
Truyền động trực tiếp giúp bơm hoạt động êm và hiệu quả.
Vỏ động cơ có rãnh tản nhiệt giúp duy trì nhiệt độ ổn định.
11. Nắp bơm và gioăng làm kín
Các gioăng và phớt dầu:
Giữ độ kín cho toàn bộ hệ thống.
Ngăn dầu rò rỉ ra ngoài.
Ngăn khí từ bên ngoài xâm nhập vào buồng hút.
Hệ thống gioăng tốt giúp bơm đạt áp suất sâu và vận hành ổn định.
12. Bộ giảm rung và chân đế
Bên dưới thân bơm:
Có các chân cao su hoặc đệm chống rung.
Giảm tiếng ồn và dao động lan xuống mặt sàn.
Giúp máy đứng vững và kéo dài tuổi thọ của cánh gạt – ổ bi – trục.
Cấu tạo bên trong của bơm 2XZ-6C công suất 1.1 kW bao gồm rôto lệch tâm, cánh gạt trượt, hai buồng cấp nén, hệ thống dầu làm kín, bộ tách dầu, van chống hút ngược, gas ballast và động cơ truyền động trực tiếp. Tất cả kết hợp tạo nên một hệ thống bơm chân không mạnh mẽ, bền bỉ, êm ái và phù hợp cho cả phòng thí nghiệm lẫn ứng dụng công nghiệp nhẹ.
Nguyên lý vận hành tạo chân không của Bơm hút chân không cánh gạt quay model 2XZ-6C công suất 1.1 kW
Bơm hút chân không cánh gạt quay 2XZ-6C công suất 1.1 kW hoạt động dựa trên cơ chế hút – nén – xả liên tục bên trong buồng bơm nhờ chuyển động quay của rôto và cánh gạt. Đây là nguyên lý phổ biến của bơm cánh gạt hai cấp, cho phép tạo ra độ chân không sâu và ổn định. Dưới đây là quy trình vận hành chi tiết.
1. Rôto quay tạo lực ly tâm đẩy cánh gạt ra ngoài
Khi động cơ 1.1 kW khởi động:
Rôto quay lệch tâm bên trong buồng bơm.
Lực ly tâm khiến cánh gạt trượt ra khỏi rãnh và ép sát vào thành buồng.
Sự tiếp xúc này tạo ra các khoang kín có thể thay đổi thể tích theo chuyển động quay.
Đây là nền tảng hình thành chu trình hút khí.
2. Tạo khoang hút và kéo khí từ hệ thống vào buồng bơm
Khi rôto quay đến vùng thể tích mở rộng:
Khoang giữa hai cánh gạt lớn dần.
Áp suất trong khoang giảm nhanh.
Khí từ thiết bị hoặc buồng hút được kéo vào qua cửa hút.
Giai đoạn này quyết định tốc độ hút và khả năng xử lý lưu lượng lớn ban đầu.
3. Nén khí khi khoang thu nhỏ lại
Tiếp tục theo chiều quay:
Khoang chứa khí dần nhỏ lại.
Khí được nén lên áp suất cao hơn.
Dầu bôi trơn đóng vai trò làm kín, không cho khí lọt ngược qua khe hở.
Sự kết hợp giữa thiết kế lệch tâm và độ kín của dầu giúp tăng hiệu quả nén.
4. Đẩy khí ra ngoài qua van xả
Khi áp suất trong khoang vượt áp suất môi trường:
Van xả tự động mở.
Khí bị nén được đẩy ra ngoài.
Khi khoang trống, van đóng lại để tránh khí quay ngược.
Chu trình hút – nén – xả diễn ra liên tục hàng nghìn lần mỗi phút giúp duy trì dòng hút ổn định.
5. Vai trò của dầu trong quá trình tạo chân không
Dầu chân không giữ vai trò rất quan trọng:
Làm kín các khe hở giữa cánh gạt và buồng bơm
Giảm ma sát, bảo vệ cánh gạt
Tản nhiệt trong quá trình vận hành
Tăng khả năng đạt chân không sâu
Nếu dầu bẩn hoặc thiếu, hiệu suất bơm sẽ giảm đáng kể.
6. Tạo chân không sâu nhờ thiết kế hai cấp
Bơm 2XZ-6C là bơm hai cấp hút nối tiếp, mang lại hiệu quả vượt trội:
Cấp 1 hút lượng lớn khí, giảm áp suất ban đầu.
Cấp 2 hút phần khí còn lại để đạt chân không sâu hơn.
Hai cấp kết hợp cho phép bơm đạt áp suất cuối thấp hơn và duy trì ổn định trong suốt quá trình vận hành.
7. Van chống trào ngược bảo vệ hệ thống
Khi tắt bơm:
Van chống trào ngược ngăn dầu và khí hồi lưu vào thiết bị.
Đảm bảo an toàn cho buồng hút và giữ hệ thống sạch sẽ.
Đây là chi tiết quan trọng trong việc bảo vệ thiết bị và duy trì chất lượng dầu.
Nguyên lý vận hành của bơm hút chân không cánh gạt quay 2XZ-6C công suất 1.1 kW dựa trên chuyển động xoay lệch tâm của rôto và cánh gạt để tạo ra chu trình hút – nén – xả liên tục. Nhờ thiết kế hai cấp, cơ chế làm kín bằng dầu và hệ thống van thông minh, bơm có thể tạo chân không sâu, hút nhanh và hoạt động ổn định trong nhiều ứng dụng. Đây là lý do model này được tin dùng rộng rãi trong phòng thí nghiệm và công nghiệp.
