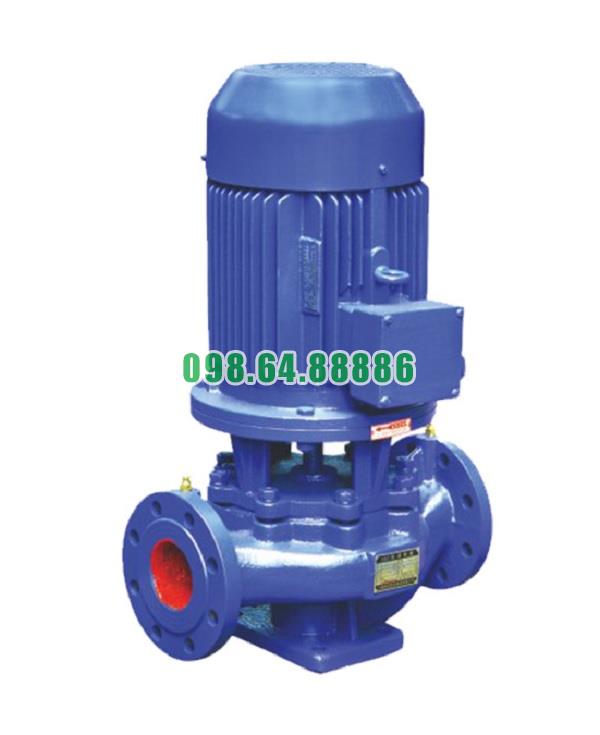

Máy bơm đường ống trục đứng, bơm tăng áp ISG65-315A, IRG65-315A 22kw, 23.4m3, 110m

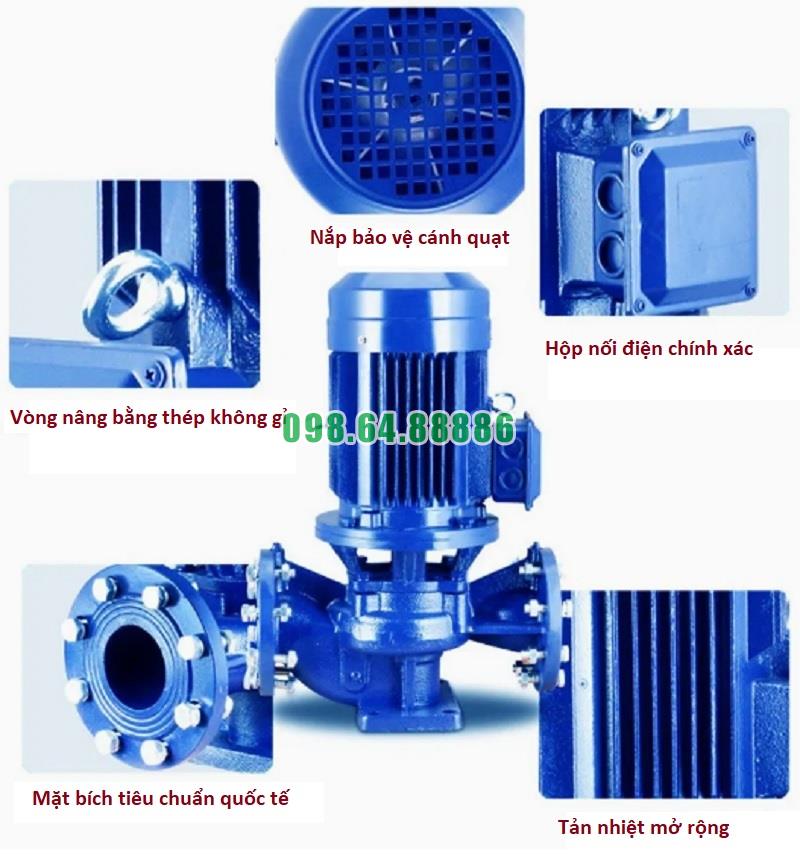

Động cơ của bơm đường ống trục đứng model ISG65-315A, IRG65-315A

Thiết kế đồng trục – truyền động trực tiếp

Động cơ của bơm ISG65-315A và IRG65-315A được thiết kế gắn trực tiếp với trục bơm, tạo thành kết cấu đồng trục (inline). Cấu hình này giúp:

• Truyền mô-men quay trực tiếp từ động cơ đến cánh bơm mà không cần khớp nối trung gian

• Giảm tối đa tổn hao cơ học và hạn chế rung lắc trong quá trình vận hành

• Tăng độ đồng tâm quay, giúp thiết bị hoạt động êm ái và kéo dài tuổi thọ

Công suất đa dạng – hiệu suất cao

• Động cơ thường có dải công suất từ 7.5kW đến trên 30kW, tùy vào yêu cầu cột áp và lưu lượng

• Sử dụng động cơ điện xoay chiều 3 pha, điện áp chuẩn 380V/50Hz

• Tốc độ quay định danh 2900 vòng/phút, phù hợp với cánh bơm ly tâm để tạo lực đẩy mạnh và ổn định

Động cơ được chế tạo để hoạt động liên tục (duty S1), đảm bảo duy trì hiệu suất cao trong thời gian dài mà không sinh nhiệt quá mức.

Cấp cách điện và bảo vệ cao

• Cấp cách điện F: Chịu được nhiệt độ lên đến 155°C, thích hợp cả khi bơm nước nóng (model IRG)

• Cấp bảo vệ IP55 trở lên: Chống bụi hoàn toàn và chống tia nước áp lực từ mọi hướng, đảm bảo vận hành an toàn trong môi trường ẩm hoặc có hơi nước

Các tiêu chuẩn này giúp động cơ bền bỉ, khó hư hỏng do quá nhiệt hoặc ẩm ướt, đặc biệt phù hợp cho hệ thống tầng hầm hoặc phòng kỹ thuật.

Tích hợp làm mát bằng quạt gió

• Động cơ có quạt làm mát phía sau, giúp lưu thông không khí làm giảm nhiệt độ cuộn dây khi hoạt động liên tục

• Đảm bảo duy trì nhiệt độ ổn định, không gây cháy mô tơ trong điều kiện vận hành liên tục ở tải cao

Làm mát cưỡng bức này giúp ổn định hiệu suất mô-tơ và kéo dài tuổi thọ thiết bị.

Khả năng kết hợp biến tần (VFD)

• Động cơ có thể tích hợp dễ dàng với biến tần điều tốc, cho phép điều chỉnh lưu lượng – áp suất theo nhu cầu sử dụng

• Giúp tiết kiệm điện năng đáng kể, giảm tải khi hệ thống không cần công suất tối đa

• Giảm sốc cơ học và áp lực thủy lực khi khởi động – dừng bơm

Đây là một điểm mạnh nổi bật cho các hệ thống kỹ thuật hiện đại yêu cầu vận hành linh hoạt và thông minh.

Vật liệu chế tạo chắc chắn

• Vỏ động cơ thường làm bằng nhôm đúc hoặc gang xám có sơn phủ tĩnh điện chống rỉ

• Trục rotor bằng thép không gỉ, đảm bảo độ bền cơ học và khả năng chống ăn mòn cao

• Cuộn dây bằng đồng nguyên chất, giúp tăng hiệu suất và giảm tổn hao điện năng

Động cơ của bơm đường ống trục đứng ISG65-315A và IRG65-315A là một thành phần mạnh mẽ – bền bỉ – tiết kiệm điện, được thiết kế theo kiểu đồng trục truyền động trực tiếp, giúp tối ưu hiệu suất làm việc của toàn bộ bơm. Với các tiêu chuẩn bảo vệ cao, khả năng làm mát tốt và dễ tích hợp biến tần, đây là lựa chọn đáng tin cậy cho mọi hệ thống cấp nước, tăng áp, tuần hoàn hoặc HVAC trong công trình dân dụng và công nghiệp

Lĩnh vực ứng dụng rộng rãi của bơm đường ống trục đứng model ISG65-315A, IRG65-315A

Cấp nước sinh hoạt và dân dụng

Bơm ISG65-315A và IRG65-315A được sử dụng phổ biến trong hệ thống cấp nước cho khu dân cư, chung cư, trường học, bệnh viện và khu đô thị. Nhờ khả năng tạo áp cao và dòng chảy ổn định, bơm giúp:
– Duy trì áp lực nước cho các tầng cao
– Hạn chế dao động áp trong giờ cao điểm
– Cung cấp nước liên tục và an toàn cho sinh hoạt

Tòa nhà cao tầng và hệ thống tăng áp

Trong các cao ốc văn phòng, khách sạn, trung tâm thương mại, bơm trục đứng là lựa chọn lý tưởng cho hệ thống tăng áp và phân phối nước theo tầng. Với thiết kế thẳng trục và trục đứng nhỏ gọn, bơm dễ lắp đặt trong tủ kỹ thuật, phòng bơm tầng hầm hoặc trên mái.

Nhà máy công nghiệp và khu chế xuất

Bơm ISG65-315A và IRG65-315A đóng vai trò quan trọng trong quy trình cấp nước công nghiệp, làm mát máy móc, vận chuyển chất lỏng trong hệ thống sản xuất. Nhờ cấu tạo bền chắc và khả năng vận hành liên tục, bơm đáp ứng tốt trong:
– Nhà máy điện
– Nhà máy thực phẩm – đồ uống
– Nhà máy sản xuất giấy, hóa chất nhẹ
– Nhà máy xử lý nước thải công nghiệp

Hệ thống tuần hoàn nước nóng và lạnh

Model IRG65-315A được thiết kế chuyên biệt để chịu được nhiệt độ nước cao (tới 120°C), phù hợp cho:
– Tuần hoàn nước nóng trong hệ thống sưởi, nồi hơi
– Tuần hoàn nước lạnh trong hệ thống điều hòa trung tâm, chiller
– Ứng dụng HVAC của các công trình dân dụng và công nghiệp

Hệ thống phòng cháy chữa cháy (PCCC)

Nhờ lưu lượng ổn định và áp lực cao, bơm trục đứng ISG/IRG thường được lắp trong cụm bơm chữa cháy tiêu chuẩn, làm nhiệm vụ:
– Bơm chính cấp nước cho sprinkler
– Bơm tăng áp duy trì áp lực hệ thống
– Bơm dự phòng hoạt động khi bơm chính ngắt điện hoặc lỗi kỹ thuật

Trạm xử lý nước và hệ thống cấp nước đô thị

Bơm được ứng dụng trong:
– Trạm bơm trung chuyển nước sạch
– Cấp nước đầu nguồn từ bể chứa đến bể phân phối
– Hệ thống dẫn nước cho các khu dân cư mới hoặc các tuyến ống dài
Với độ bền cao và dễ bảo trì, ISG65-315A và IRG65-315A giúp tiết kiệm chi phí vận hành dài hạn cho hệ thống cấp nước công cộng.

Ứng dụng trong nông nghiệp và thủy lợi

Dòng bơm này còn được ứng dụng để tăng áp cho hệ thống tưới tiêu nhỏ giọt, tưới phun sương, hoặc dẫn nước từ ao, hồ về ruộng. Với ưu điểm dễ lắp đặt, ít tiêu tốn điện năng và cho dòng chảy ổn định, bơm đáp ứng hiệu quả cho:
– Trang trại chăn nuôi
– Vườn cây ăn trái quy mô lớn
– Vùng tưới tiết kiệm nước theo mùa vụ

Bơm đường ống trục đứng model ISG65-315A và IRG65-315A là thiết bị đa năng, được ứng dụng rộng rãi trong cả dân dụng, công nghiệp và nông nghiệp. Nhờ thiết kế linh hoạt, hoạt động bền bỉ và hiệu suất cao, dòng bơm này phù hợp với nhiều hệ thống cần lưu lượng lớn, áp suất cao và khả năng làm việc liên tục. Đây là lựa chọn lý tưởng cho các công trình hiện đại hướng tới hiệu quả, an toàn và tiết kiệm chi phí dài hạn

Thông số kỹ thuật và kích thước bơm model ISG65-315A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-315A

Đường cong hiệu suất bơm model ISG65-315A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-315A

Phụ kiện và kích thước lắp đặt bơm model ISG65-315A

Phương thức lắp đặt bơm model ISG65-315A
