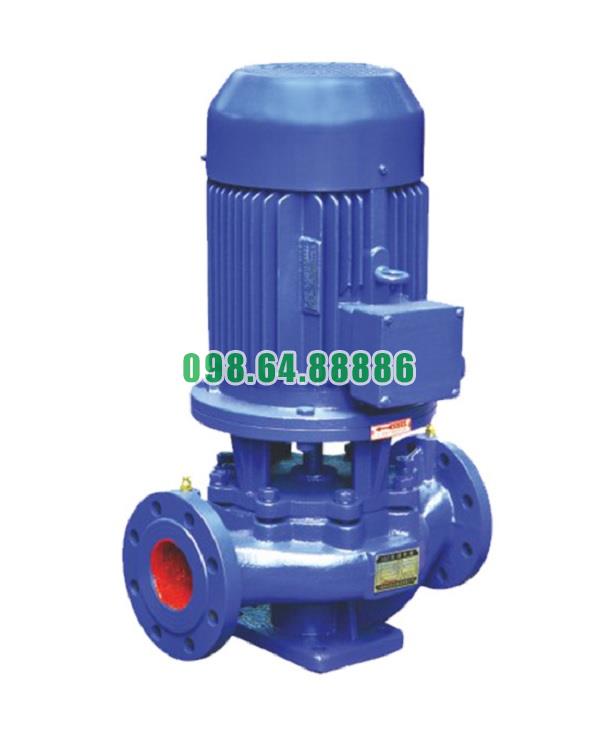

Máy bơm đường ống trục đứng, bơm tăng áp trục đứng, bơm đường ống ISG100-100A, IRG100-100A 4kw, 89m3, 10m

Kiểu kết nối mặt bích của bơm booster inline model ISG100-100A, IRG100-100A

Tiêu chuẩn kết nối mặt bích

Bơm booster inline ISG100-100A, IRG100-100A được thiết kế với kiểu kết nối mặt bích tiêu chuẩn quốc tế, dễ dàng lắp ghép với hệ thống đường ống:

• ISO 7005-2 (PN16 – áp suất danh định 16 bar).

• DIN 2533 (chuẩn mặt bích châu Âu).

• Có thể tùy chọn ANSI B16.5 Class 150 để phù hợp với hệ thống đường ống tiêu chuẩn Mỹ.

Đặc điểm kết nối mặt bích

• Cửa hút và cửa xả đồng trục (inline), nằm trên cùng một đường thẳng, giúp nối trực tiếp vào đường ống như một đoạn ống.

• Mặt bích đúc liền với thân bơm, đảm bảo độ kín, độ bền và khả năng chịu áp lực cao.

• Bulông – đai ốc theo tiêu chuẩn ISO/DIN, thuận tiện khi lắp đặt hoặc tháo dỡ.

• Sử dụng gioăng làm kín (gasket) bằng cao su EPDM/NBR hoặc vật liệu PTFE để chống rò rỉ tại các mối nối.

Ưu điểm của kiểu kết nối mặt bích

• Dễ lắp đặt: chỉ cần ghép mặt bích bơm với mặt bích đường ống, siết chặt bằng bulông.

• Độ kín khít cao: khi kết hợp với gioăng, hạn chế tối đa rò rỉ nước.

• Độ bền vượt trội: mặt bích liền thân bơm chịu được áp lực tới 1.6 MPa (16 bar).

• Thuận tiện bảo trì: dễ tháo lắp khi cần kiểm tra hoặc thay thế bơm mà không ảnh hưởng đến hệ thống đường ống chính.

Ứng dụng thực tế của kết nối mặt bích

• Hệ thống cấp nước sinh hoạt: đảm bảo áp lực nước đồng đều, kín khít trong đường ống tòa nhà cao tầng.

• Công nghiệp: lắp đặt vào hệ thống đường ống lớn, vận hành ở áp lực cao.

• PCCC: chịu áp suất ổn định, phù hợp cho các hệ thống chữa cháy bằng nước.

• HVAC: tuần hoàn nước nóng/lạnh trong hệ thống điều hòa trung tâm.

Kiểu kết nối mặt bích của bơm booster inline ISG100-100A, IRG100-100A tuân theo chuẩn ISO 7005, DIN 2533 (PN16) và có thể tùy chọn chuẩn ANSI B16.5 Class 150. Thiết kế cửa hút – xả đồng trục, mặt bích liền thân, gioăng làm kín chuẩn quốc tế giúp bơm dễ dàng lắp đặt, vận hành kín khít, bền bỉ và an toàn trong mọi hệ thống tăng áp.

Hệ thống phớt cơ khí chống rò rỉ của bơm booster inline model ISG100-100A, IRG100-100A

Vai trò chính của phớt cơ khí

Phớt cơ khí trong bơm booster inline ISG100-100A, IRG100-100A có nhiệm vụ ngăn chất lỏng rò rỉ từ buồng bơm ra ngoài theo trục quay. Đây là bộ phận quan trọng đảm bảo:

• Giữ áp suất trong buồng bơm ổn định.

• Bảo vệ động cơ, vòng bi và trục khỏi hư hỏng do thấm nước.

• Duy trì an toàn và vệ sinh môi trường xung quanh hệ thống.

Cấu tạo cơ bản

Hệ thống phớt cơ khí gồm:

• Mặt tĩnh (stationary ring): gắn cố định trong thân bơm.

• Mặt động (rotary ring): gắn trên trục bơm và quay cùng trục.

• Lò xo: tạo lực ép giữa hai mặt phớt.

• Gioăng/O-ring: hỗ trợ làm kín ở các vị trí tiếp giáp.

• Áo trục (shaft sleeve): bảo vệ trục khỏi mài mòn, dễ thay thế khi bảo trì.

Vật liệu thường dùng

• Carbon – SiC (Silicon Carbide): phổ biến, chịu mài mòn tốt.

• SiC – SiC hoặc Tungsten Carbide: cho áp suất và nhiệt độ cao, thích hợp với model IRG bơm nước nóng.

• Gioăng NBR/EPDM: cho nước lạnh, sinh hoạt.

• Viton: cho nước nóng hoặc dung dịch có tính ăn mòn nhẹ.

Nguyên lý làm kín

Khi bơm hoạt động, lực ép từ lò xo và áp lực chất lỏng ép hai bề mặt phớt vào nhau. Một lớp màng chất lỏng cực mỏng nằm giữa hai mặt này giúp vừa bôi trơn vừa làm kín. Nhờ đó, rò rỉ được giảm xuống mức vi mô, không ảnh hưởng đến vận hành.

Phân loại phớt cơ khí cho ISG100-100A và IRG100-100A

• ISG100-100A: dùng phớt đơn, phù hợp với nước sạch ≤ 80°C.

• IRG100-100A: dùng phớt cân bằng áp hoặc phớt kép, vật liệu chịu nhiệt để vận hành an toàn với nước nóng 120–150°C.

Thiết kế hỗ trợ chống rò rỉ

• Đồng tâm cao giữa trục, cánh và thân bơm, giúp giảm rung, tăng độ ổn định của mặt phớt.

• Áo trục tháo lắp nhanh, dễ thay thế khi bảo trì.

• Buồng phớt có lỗ thoát khí và thoát nước nhỏ, ngăn tích tụ áp lực và giúp tản nhiệt.

• Hệ thống vòng chặn định hướng rò vi mô về vùng thu gom an toàn, không ảnh hưởng đến động cơ.

Kinh nghiệm vận hành và bảo trì

• Luôn mồi nước đầy buồng bơm trước khi khởi động để tránh cháy phớt.

• Theo dõi rò vi mô: một vệt ẩm nhỏ là bình thường, nhưng nếu rò thành giọt/tia thì cần xử lý ngay.

• Xả khí định kỳ để tránh khô mặt phớt.

• Bảo trì theo lịch: vệ sinh buồng phớt, thay gioăng lão hóa, kiểm tra lò xo, mài/lap lại mặt phớt khi cần.

Hệ thống phớt cơ khí của bơm booster inline ISG100-100A, IRG100-100A là giải pháp chống rò rỉ tối ưu, đảm bảo kín khít – an toàn – bền bỉ khi vận hành với nước sạch hoặc nước nóng áp lực cao. Việc lựa chọn đúng vật liệu, lắp đặt chuẩn và bảo trì định kỳ sẽ giúp phớt hoạt động ổn định, kéo dài tuổi thọ bơm và giảm chi phí sửa chữa.

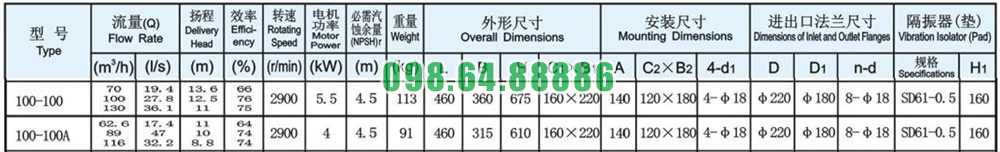

Thông số kỹ thuật và kích thước bơm model ISG100-100A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-100A

Đường cong hiệu suất bơm model ISG100-100A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-100A

Phụ kiện và kích thước lắp đặt bơm model ISG100-100A

Phương thức lắp đặt bơm model ISG100-100A
