Cửa hút và cửa đẩy đặt thẳng hàng theo trục đường ống (in-line DN80), giúp thay bơm như một đoạn ống – không cần uốn cút, giảm tổn thất cục bộ và chi phí lắp đặt.
Bố trí trục đứng, tâm khối lượng nằm trên trục giữa → giảm chiếm diện tích sàn, phù hợp phòng máy hẹp, hầm kỹ thuật.
Động cơ gắn trực tiếp với trục bơm (đồng trục), không dùng khớp nối trung gian → giảm ma sát, tăng hiệu suất cơ, hạn chế sai lệch đồng tâm.
Buồng ổ đỡ ngắn, bạc đạn chịu lực hướng kính/hướng trục được bố trí gần điểm tải → giảm rung, giảm mài mòn.
Cánh bơm dạng closed impeller 5–7 lá cong theo CFD, có lỗ cân bằng áp để hạ lực dọc trục lên vòng bi.
Tỷ lệ đường kính–chiều cao buồng công tác được tối ưu để dòng chảy đi theo quỹ đạo mượt, giảm xoáy rối và nguy cơ xâm thực.
Vành mòn/đệm mòn (wear ring) tùy chọn giúp duy trì khe hở tối ưu, giữ hiệu suất sau thời gian vận hành dài.
Phớt cơ khí vật liệu Carbon/Ceramic hoặc SiC; tùy chọn cartridge seal giúp tháo lắp nguyên cụm, giảm sai số lắp đặt.
Gioăng EPDM/Viton tiêu chuẩn mặt bích → kín khít ổn định, dễ thay thế tại chỗ.
Thân bơm: gang đúc phủ epoxy hoặc inox 304 (ứng dụng nước mềm/nước mưa nhẹ axit).
Cánh: đồng thau, gang hợp kim hoặc inox 304/316 để chống mài mòn/ăn mòn.
Trục: thép không gỉ 2Cr13/Inox 304 tăng độ cứng và chống gỉ.
Hộp cực mô-tơ xoay được 90° giúp đi dây thuận tiện trong không gian chật.
Dễ ghép biến tần (VFD) để chạy giữ áp, giảm sốc áp, tiết kiệm điện; tương thích công tắc áp suất/cảm biến mức, PLC/SCADA.
Động cơ cấp bảo vệ IP54–IP55, cách điện cấp F, sẵn nắp che và cánh quạt làm mát cho vận hành liên tục.
Có vít xả khí ở đỉnh và nút xả đáy để mồi/xả nước nhanh trong bảo trì.
Tai cẩu/ốc treo hỗ trợ nâng hạ an toàn khi lắp đặt.
Chân đế có lỗ bulông tiêu chuẩn, dễ căn chỉnh và chống rung với đệm cao su.
Cụm thủy lực, phớt, vòng bi, cánh có thể tháo theo trục đứng mà không phải tháo rời toàn bộ đường ống.
Linh kiện theo kích cỡ chuẩn giúp chu kỳ dừng máy ngắn, tối ưu tính sẵn sàng hệ thống.
ISG80-200 và IRG80-200 sở hữu thiết kế độc đáo kết hợp in-line đồng trục, thủy lực cánh kín tối ưu, cụm làm kín linh hoạt và mô-đun bảo trì nhanh. Nhờ đó, bơm đạt hiệu suất cao, vận hành êm, tiết kiệm không gian – điện năng và thích nghi tốt với nhiều điều kiện cấp nước trong tòa nhà, khu công nghiệp và hệ thống booster hiện đại
Trước khi bơm đường ống trục đứng model ISG80-200, IRG80-200 hoạt động, cần đảm bảo một số bước chuẩn bị:
Mồi nước vào buồng bơm để tránh tình trạng chạy khô, vì nguyên lý ly tâm chỉ hoạt động khi trong buồng công tác đã có chất lỏng.
Đóng kín van một chiều ở đường hút để giữ nước trong ống và ngăn hiện tượng chảy ngược.
Đảm bảo nguồn điện ổn định và chiều quay của motor đúng với ký hiệu mũi tên trên thân bơm.
Khi động cơ quay, trục bơm truyền động cho cánh bơm.
Ở tâm cánh bơm xuất hiện vùng áp suất thấp, tạo hiệu ứng chân không.
Sự chênh lệch áp suất giữa bể chứa và tâm cánh bơm làm chất lỏng tự động chảy vào cửa hút.
Cửa hút được thiết kế inline (thẳng hàng) giúp dòng chất lỏng đi vào đều đặn, hạn chế tổn thất áp lực.
Chất lỏng đi vào buồng công tác được cánh bơm quay với tốc độ cao tác động trực tiếp.
Nhờ lực ly tâm, chất lỏng bị đẩy từ tâm cánh ra mép ngoài với vận tốc lớn.
Năng lượng cơ học từ động cơ được chuyển hóa thành năng lượng động học của chất lỏng.
Khi dòng chất lỏng ra khỏi mép cánh bơm, nó đi vào thân bơm dạng xoắn (volute).
Thân bơm có nhiệm vụ chuyển đổi một phần năng lượng động học thành năng lượng áp suất.
Chất lỏng sau đó được đẩy ra cửa xả với áp lực cao, đưa vào hệ thống đường ống để cấp cho các điểm sử dụng.
Trong khi chất lỏng liên tục bị đẩy ra ngoài, tâm cánh bơm vẫn duy trì áp suất thấp.
Hiện tượng này giúp chất lỏng từ bể chứa tiếp tục được hút vào, tạo thành một chu trình hút – gia tốc – đẩy ra không ngừng.
Nhờ đó, bơm đường ống trục đứng model ISG80-200, IRG80-200 có thể vận hành ổn định và liên tục trong thời gian dài.
Dòng chất lỏng được hút và đẩy ra đều đặn, không bị gián đoạn, đảm bảo áp lực ổn định cho toàn hệ thống cấp nước.
Cửa hút và cửa xả nằm trên cùng một đường thẳng, giúp giảm tổn thất áp lực, tiết kiệm năng lượng và dễ dàng lắp đặt vào hệ thống ống có sẵn.
Quy trình bơm chất lỏng này phù hợp với nhiều môi trường như cấp nước sinh hoạt, hệ thống điều hòa trung tâm, chữa cháy, hoặc sản xuất công nghiệp có yêu cầu áp lực cao.
Quy trình bơm chất lỏng của bơm đường ống trục đứng model ISG80-200, IRG80-200 được thực hiện qua bốn giai đoạn chính: hút chất lỏng vào buồng bơm, gia tốc bằng lực ly tâm, tăng áp trong thân bơm và đẩy ra cửa xả. Thiết kế trục đứng đồng tâm với động cơ, cùng cấu trúc cửa hút – xả thẳng hàng, giúp dòng bơm này hoạt động ổn định, tiết kiệm năng lượng và đáp ứng hiệu quả nhu cầu cấp nước áp lực cao trong nhiều ứng dụng thực tiễn.
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg80200.html

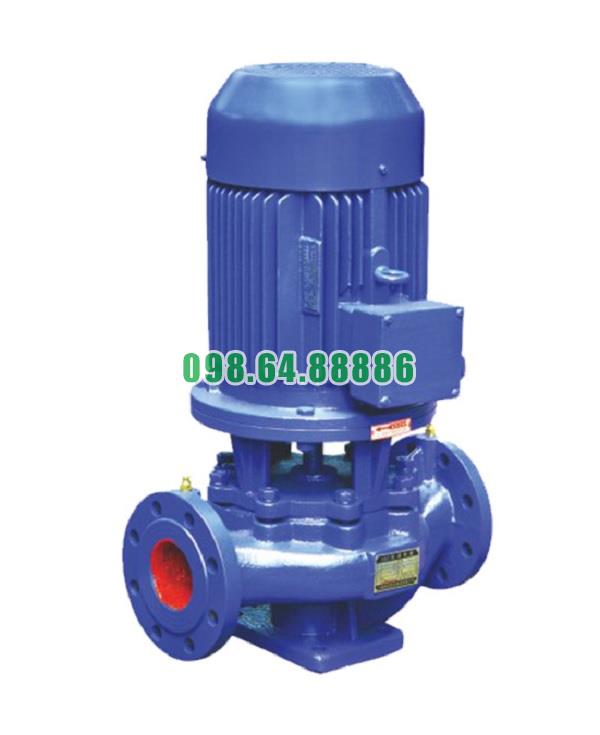

Máy bơm đường ống trục đứng, inline, bơm trục đứng ISG80-200, IRG80-200 15kw
