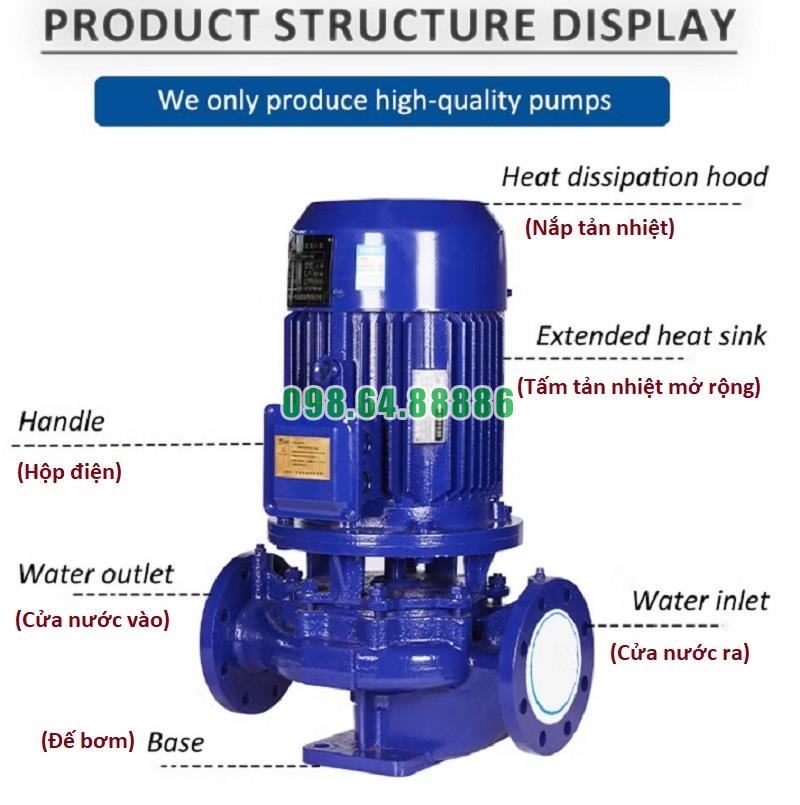

Bơm lùa ISG80-350, IRG80-350 có cửa hút và cửa xả bố trí thẳng hàng (inline), giúp kết nối trực tiếp với đường ống hiện hữu mà không cần thay đổi kết cấu. Thiết kế này vừa gọn gàng vừa giảm tổn thất áp lực, đồng thời tiết kiệm diện tích sàn lắp đặt.
Khác với các dòng bơm ngang chiếm nhiều chỗ, bơm trục đứng giúp tiết kiệm không gian lắp đặt theo chiều ngang, phù hợp với những nơi hạn chế diện tích như tầng hầm, phòng kỹ thuật hoặc các khu vực chật hẹp trong tòa nhà cao tầng.
Cánh bơm dạng cánh kín, lá cong thủy lực, được gắn trực tiếp trên trục, vừa nhỏ gọn vừa tạo lực ly tâm mạnh mẽ. Thiết kế cánh được cân bằng động, hạn chế rung lắc, giảm tiếng ồn và giúp cụm bơm duy trì vận hành ổn định trong thời gian dài.
Thiết kế thông minh cho phép tháo rời động cơ và cụm cánh bơm mà không cần tháo toàn bộ hệ thống ống. Điều này giúp việc kiểm tra, thay thế phớt, vòng bi hoặc cánh bơm trở nên nhanh chóng, giảm thời gian dừng máy và chi phí nhân công.
Thân bơm chế tạo từ gang đúc hoặc inox 304/316, vừa có độ bền cao vừa giữ được trọng lượng hợp lý, giúp việc vận chuyển và lắp đặt dễ dàng hơn. Trục bơm bằng thép hợp kim cứng vững nhưng được gia công nhỏ gọn, đảm bảo đồng tâm với động cơ.
Thiết kế nhỏ gọn của bơm lùa ISG80-350, IRG80-350 thể hiện ở kiểu dáng inline đồng trục, cấu trúc trục đứng tiết kiệm diện tích, cánh bơm thủy lực tinh gọn, dễ bảo trì và vật liệu bền nhẹ. Nhờ đó, bơm phù hợp lắp đặt trong nhiều công trình hiện đại, đặc biệt ở những không gian kỹ thuật chật hẹp nhưng vẫn yêu cầu hiệu suất cao và độ ổn định lâu dài.
Trong bơm lùa trục đứng ISG80-350 (dùng cho nước sạch, nước lạnh) và IRG80-350 (dùng cho nước nóng tuần hoàn), mặt bích hút và đẩy là bộ phận quan trọng giúp kết nối bơm với hệ thống đường ống, bảo đảm lưu lượng và áp suất được truyền dẫn ổn định.
Cửa hút và cửa đẩy đều được bố trí đồng trục (inline) trên thân bơm, giúp đường nước đi thẳng, giảm tổn thất thủy lực.
Mặt bích được thiết kế tròn, có lỗ bulông phân bố đều để bắt chặt với mặt bích đường ống.

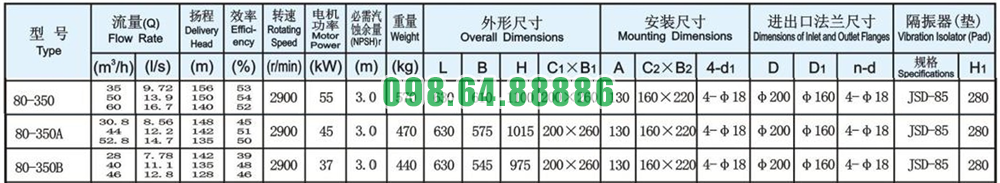

Đường kính mặt bích theo tiêu chuẩn DN80 (tương ứng với ký hiệu 80 trong model ISG80-350, IRG80-350).
Mặt bích thường tuân theo các tiêu chuẩn như ISO, DIN, JIS hoặc BS, giúp dễ dàng kết nối với hệ thống ống hiện có.
Với ISG80-350, mặt bích chế tạo từ gang xám hoặc gang cầu.
Với IRG80-350, mặt bích được làm từ thép hợp kim hoặc inox để chịu được áp suất cao và nhiệt độ nước nóng tới 120–140°C.
Tại vị trí ghép nối giữa mặt bích bơm và mặt bích đường ống luôn có gioăng đệm kín.
Loại gioăng thường dùng: cao su EPDM, NBR cho ISG; gioăng chịu nhiệt Viton hoặc PTFE cho IRG.
Gioăng bảo đảm kín khít, ngăn rò rỉ nước tại mối nối.
Mặt bích hút giúp dẫn nước vào buồng bơm với áp suất ổn định, tránh lọt khí gây xâm thực.
Mặt bích đẩy giữ áp lực nước cao, bảo đảm lưu lượng ra đường ống đúng theo thiết kế.
Kết cấu chắc chắn giúp hệ thống vận hành an toàn, hạn chế rung lắc và rò rỉ ở mối nối.
Cần vệ sinh sạch bề mặt mặt bích trước khi lắp để tránh hở.
Siết bulông theo hình chữ thập để lực phân bổ đều, không làm nứt mặt bích.
Chọn đúng loại gioăng theo môi trường làm việc (nước sạch hoặc nước nóng).
Lắp đặt đồng tâm giữa mặt bích bơm và mặt bích đường ống để tránh lệch lực.
Mặt bích hút và đẩy của bơm lùa trục đứng ISG80-350, IRG80-350 được thiết kế đồng trục, tiêu chuẩn quốc tế, dễ lắp đặt và bảo trì. Với ISG, mặt bích chủ yếu bằng gang cho nước sạch; còn IRG sử dụng thép hợp kim hoặc inox chịu nhiệt. Hệ thống gioăng đi kèm giúp làm kín tuyệt đối, bảo đảm an toàn và hiệu quả trong vận hành.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80350-luu-luong-cao-50-m3h.html

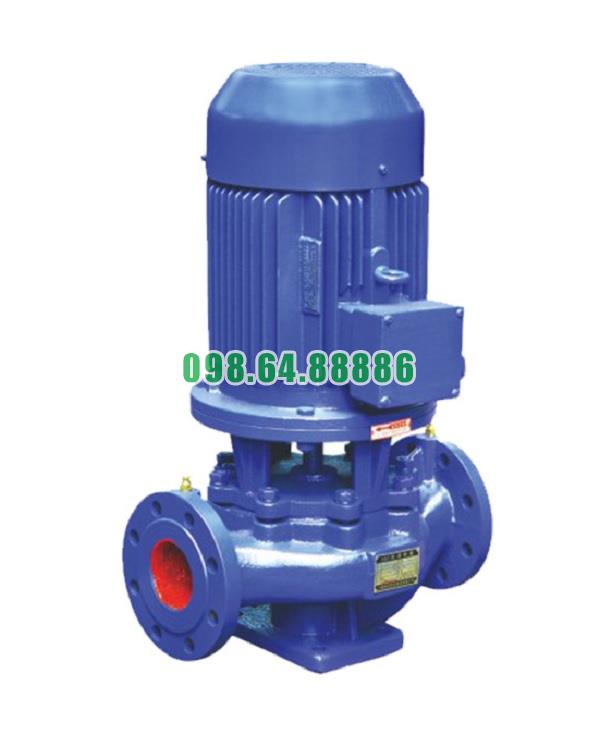

Máy bơm lùa, bơm ly tâm trục đứng, inline ISG80-350, IRG80-350 55kw, 50m3, 150m
