Bơm lùa trục đứng model ISG65-315B và IRG65-315B là dòng bơm ly tâm đơn tầng cánh, được thiết kế đặc biệt để kết hợp giữa hiệu suất thủy lực cao và sự gọn nhẹ trong lắp đặt. Cấu trúc của bơm không chỉ giúp tối ưu dòng chảy mà còn đảm bảo độ bền, độ ổn định và dễ tích hợp vào hệ thống cấp nước dân dụng, công nghiệp, PCCC và HVAC.

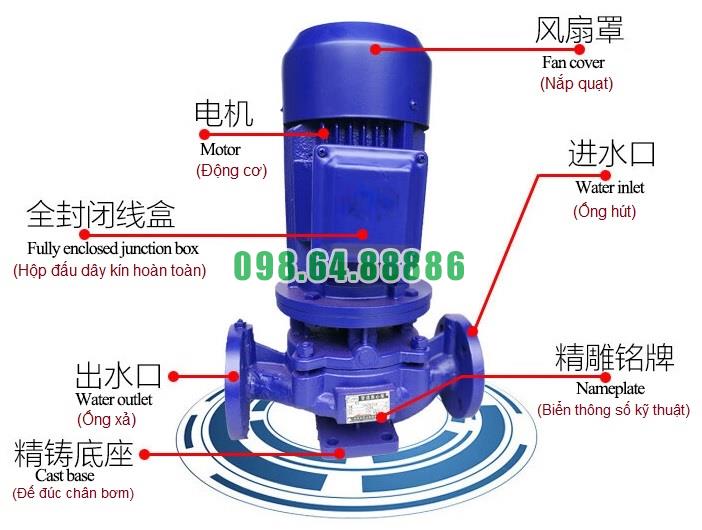

Bơm được thiết kế theo kiểu đặt trục thẳng đứng, trong đó trục bơm và trục động cơ đồng trục hoàn toàn. Điều này mang lại một số lợi ích vượt trội:
Tối ưu truyền lực, giảm tổn thất cơ năng.
Hạn chế rung lắc, nâng cao tuổi thọ vòng bi và phớt cơ khí.
Tăng hiệu quả năng lượng do không cần cơ cấu truyền động trung gian.
Cấu trúc đồng trục cũng giúp bơm hoạt động êm hơn, giảm tiếng ồn, đặc biệt khi lắp đặt trong các không gian kỹ thuật kín.
Cả họng hút và họng xả được bố trí đồng trục nằm ngang, theo kiểu inline, tức là hai đầu ra – vào nằm trên cùng một đường thẳng. Cấu trúc này có nhiều ưu điểm kỹ thuật:
Dễ lắp đặt vào hệ thống đường ống mà không cần chuyển hướng dòng chảy.
Giảm tổn thất áp suất nhờ hạn chế co – cút, giúp lưu lượng ổn định.
Tiết kiệm diện tích chiều ngang, lý tưởng cho phòng kỹ thuật hẹp hoặc tủ thiết bị.
Buồng bơm được thiết kế theo dạng volute xoắn ốc, bao quanh cánh bơm. Kiểu thiết kế này cho phép:
Thu dòng nước từ cánh bơm một cách đồng đều và hiệu quả.
Tăng áp lực tại họng xả bằng cách chuyển đổi vận tốc dòng chảy thành áp suất.
Giảm xung lực, hạn chế rung lắc khi vận hành ở tốc độ cao.
Buồng bơm được gia công tinh xảo, đảm bảo khe hở thủy lực nhỏ, giúp tăng hiệu suất mà vẫn giảm hao mòn cơ học.
Cánh bơm là dạng kín, đúc nguyên khối, được gắn trực tiếp trên trục bơm. Cấu trúc này mang lại:
Khả năng tạo lực ly tâm mạnh, đẩy nước hiệu quả với lưu lượng lớn và cột áp cao.
Gia công cân bằng động giúp quay ổn định, không rung lắc.
Tùy chọn vật liệu (gang, inox, đồng thau) phù hợp với từng môi trường chất lỏng.
Thiết kế cánh đơn tầng vừa đủ để xử lý hầu hết các yêu cầu về nước sạch, nước nóng, nước tuần hoàn mà không làm tăng kích thước bơm.
Trục bơm được nối trực tiếp với trục động cơ bằng cơ cấu ghép đồng tâm, thường là then hoa và ê-cu hãm. Ưu điểm của kiểu liên kết này:
Truyền lực chắc chắn, hạn chế trượt và mài mòn.
Dễ dàng tháo lắp khi cần thay thế cánh hoặc bảo dưỡng phớt.
Hạn chế mất cân bằng động, tăng độ ổn định tổng thể của hệ trục.
Bơm sử dụng phớt cơ khí tiêu chuẩn, được đặt tại vị trí trục xuyên buồng bơm, đảm bảo kín tuyệt đối khi vận hành. Phớt được làm từ ceramic hoặc silicon carbide, có khả năng chịu áp lực và nhiệt độ cao, đặc biệt phù hợp với IRG khi bơm nước nóng.
Trục được đỡ bởi vòng bi đôi cao cấp, bôi trơn bằng mỡ chịu nhiệt, được bảo vệ khỏi nước và bụi nhờ cơ cấu chắn kín. Đây là yếu tố then chốt giúp bơm hoạt động bền bỉ trong môi trường khắc nghiệt.
Toàn bộ thân bơm được thiết kế liền khối với chân đế, giúp:
Hạn chế biến dạng trong quá trình hoạt động liên tục.
Tăng khả năng chịu rung, chịu lực dọc trục và tải trọng từ đường ống.
Rút ngắn thời gian lắp đặt, không cần căn chỉnh thủ công.
Bề mặt ngoài được sơn epoxy chống ăn mòn, có tính thẩm mỹ cao và dễ lau chùi trong môi trường ẩm ướt.
Nhờ thiết kế chuẩn hóa, ISG65-315B và IRG65-315B có thể dễ dàng:
Lắp đặt vào hệ thống cấp nước tầng cao, hệ PCCC, tuần hoàn nước HVAC.
Tích hợp với biến tần, cảm biến áp suất, tủ điều khiển tự động.
Thay thế bơm cũ trong hệ thống mà không cần cải tạo kết cấu đường ống.
Cấu trúc thiết kế tối ưu của bơm lùa trục đứng ISG65-315B và IRG65-315B thể hiện rõ trong từng chi tiết: từ thân bơm đồng trục nhỏ gọn, cánh kín đơn tầng hiệu quả, buồng bơm xoắn ốc tăng áp, cho đến hệ trục chắc chắn và phớt cơ khí bền bỉ. Tất cả những yếu tố này tạo nên một thiết bị vừa mạnh mẽ, ổn định, tiết kiệm năng lượng, vừa dễ lắp đặt và bảo trì, phù hợp cho mọi hệ thống cấp nước hiện đại
Bơm lùa trục đứng ISG65-315B và IRG65-315B là thiết bị chuyên dụng trong hệ thống cấp nước, tăng áp, tuần hoàn và PCCC, nổi bật với khả năng đẩy cao, vận hành êm, ít chiếm diện tích. Để khai thác tối đa hiệu suất và độ bền của thiết bị, cần vận hành đúng kỹ thuật và tuân thủ quy trình chặt chẽ từ khâu khởi động đến khi dừng máy.
Kiểm tra hệ thống cơ khí
– Đảm bảo bơm được lắp đặt chắc chắn, thẳng đứng và đồng tâm với đường ống
– Siết chặt toàn bộ bulông chân đế, mặt bích và giá đỡ đường ống
– Không có vật cản hoặc cặn bẩn trong buồng bơm và ống hút
Kiểm tra nguồn điện và động cơ
– Nguồn điện 3 pha – 380V, ổn định, đúng công suất động cơ
– Động cơ phải quay đúng chiều theo mũi tên chỉ trên thân bơm
– Đã lắp rơ-le nhiệt, CB bảo vệ, cảm biến quá tải hoặc biến tần nếu cần
Mồi nước đầy buồng bơm
– Mở lỗ thông khí, bơm đầy nước vào buồng bơm trước khi chạy lần đầu
– Đảm bảo không có khí trong ống hút gây hiện tượng “airlock”
Thực hiện trình tự khởi động chuẩn
– Mở hoàn toàn van hút
– Mở từ từ van xả ở đầu ra khoảng 30–50%
– Khởi động động cơ, theo dõi áp lực đầu ra và tiếng máy
– Sau khi áp suất ổn định, mở hoàn toàn van xả để đưa nước vào hệ thống
Theo dõi các thông số ban đầu
– Áp lực làm việc
– Dòng điện tiêu thụ
– Độ rung, tiếng ồn, nhiệt độ vỏ bơm
Duy trì trong vùng hiệu suất tối ưu
– Đảm bảo bơm vận hành ở gần điểm Best Efficiency Point (BEP) trên đường cong Q-H
– Tránh vận hành với lưu lượng quá thấp (áp lực tăng, gây quá tải) hoặc quá cao (gây mất áp, rung lắc)
Giám sát liên tục trong vận hành
– Theo dõi áp suất, lưu lượng, dòng điện, độ rung
– Phát hiện sớm các bất thường như tiếng máy lạ, rò rỉ nước, nóng động cơ
Sử dụng biến tần khi cần điều chỉnh tải
– Khi lưu lượng thay đổi theo thời gian thực, nên dùng biến tần để điều chỉnh tốc độ động cơ
– Giúp tiết kiệm điện, giảm sốc áp, kéo dài tuổi thọ thiết bị
Thực hiện đúng trình tự dừng máy
– Đóng từ từ van xả để tránh sốc áp ngược
– Tắt công tắc hoặc nguồn điều khiển động cơ
– Đóng van hút nếu cần bảo trì hoặc ngừng dài ngày
Kiểm tra sau khi dừng
– Quan sát có rò rỉ, nước đọng hay rung dư không
– Nếu không sử dụng trong thời gian dài, nên xả hết nước trong buồng bơm để tránh ăn mòn, đóng cặn
– Không để bơm chạy khô, kể cả trong thời gian ngắn
– Luôn lắp van một chiều tại đầu ra để ngăn nước chảy ngược
– Đảm bảo đường ống hút kín khí, không bị nghẹt hoặc lọt bọt khí
– Không đóng kín cả van hút và van xả khi bơm đang vận hành
– Bảo trì định kỳ: tra mỡ bạc đạn, kiểm tra phớt, vệ sinh cánh bơm mỗi 1–3 tháng
Để vận hành hiệu quả bơm lùa trục đứng ISG65-315B, IRG65-315B, cần tuân thủ chặt chẽ quy trình kỹ thuật từ khâu chuẩn bị, khởi động, giám sát đến dừng máy. Khi được vận hành đúng cách, bơm sẽ hoạt động ổn định, tiêu hao năng lượng thấp, giảm thiểu rủi ro hỏng hóc và tối đa hóa hiệu quả đầu tư trong thời gian dài
https://vietnhat.company/may-bom-ly-tam-truc-dung-isg65315a-luu-luong-65-ls.html

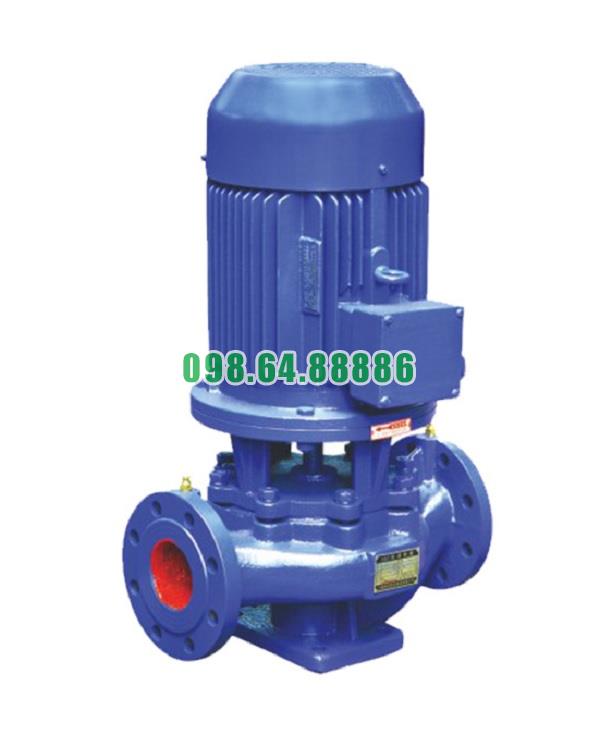

Máy bơm lùa trục đứng, inline, bơm ly tâm ISG65-315B, IRG65-315 18.5kw, 21.6m3, 93m
