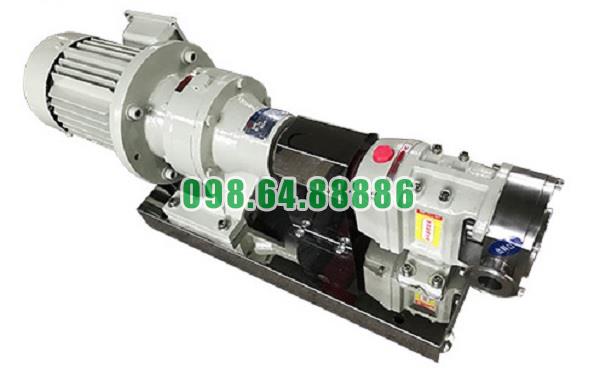

Máy bơm thùy 3RP-35 công suất 4kw áp suất 0.6 MPa đường kính kết nối 51 mm

Quá trình dịch chuyển chất lỏng bên trong buồng Máy bơm thùy 3RP-35

Bên trong buồng Máy bơm thùy 3RP-35, chất lỏng được dịch chuyển nhờ chuyển động quay đồng bộ của hai cánh thùy. Khi các cánh thùy quay tách xa nhau tại cửa hút, thể tích khoang hút tăng lên, tạo ra vùng áp suất thấp để kéo chất lỏng đi vào buồng bơm.

Sau khi đi vào, chất lỏng được giữ trong các khoang kín hình thành giữa bề mặt cánh thùy và thành buồng bơm. Các khoang chất lỏng này được đưa vòng theo hai bên thành buồng bơm từ cửa hút đến cửa xả. Chất lỏng không đi xuyên qua khu vực trung tâm giữa hai cánh thùy mà được vận chuyển theo chu vi của buồng bơm.

Khi các cánh thùy tiến gần nhau tại phía cửa xả, thể tích khoang chứa giảm xuống, tạo lực đẩy chất lỏng ra ngoài đường ống. Quá trình hút, giữ, vận chuyển và đẩy chất lỏng diễn ra liên tục theo từng vòng quay, giúp Máy bơm thùy 3RP-35 tạo dòng chảy ổn định.

Hai cánh thùy được điều khiển bằng hệ thống bánh răng đồng bộ nên không tiếp xúc trực tiếp với nhau. Nhờ đó, chất lỏng được dịch chuyển nhẹ nhàng, hạn chế hiện tượng khuấy mạnh, nghiền nát hoặc làm biến đổi cấu trúc của nguyên liệu trong quá trình bơm.

Cấu tạo phớt cơ khí chống rò rỉ của Máy bơm thùy 3RP-35

Máy bơm thùy 3RP-35 được trang bị hệ thống phớt cơ khí lắp tại vị trí trục truyền động đi qua thân bơm. Đây là bộ phận có nhiệm vụ ngăn chất lỏng trong buồng bơm thoát ra ngoài theo khe hở giữa trục quay và vỏ bơm, đồng thời hạn chế không khí từ bên ngoài xâm nhập vào hệ thống.

Cấu tạo phớt cơ khí thường gồm hai bề mặt làm kín chính: một vòng phớt quay cùng trục bơm và một vòng phớt tĩnh cố định trên thân bơm. Hai bề mặt này được gia công phẳng, nhẵn và ép sát vào nhau bằng lực của lò xo. Khi trục quay, vòng phớt động chuyển động nhưng vẫn duy trì tiếp xúc ổn định với vòng phớt tĩnh, tạo thành một lớp chắn kín tại khu vực đầu trục.

Ngoài hai mặt phớt chính, hệ thống còn có lò xo tạo lực ép, vòng đệm đàn hồi và các gioăng làm kín phụ. Lò xo giúp bù lại độ mài mòn nhỏ phát sinh trong quá trình vận hành, bảo đảm hai mặt phớt luôn áp sát. Gioăng cao su hoặc vật liệu đàn hồi được bố trí tại các vị trí tiếp giáp nhằm ngăn chất lỏng đi qua khe lắp ghép giữa phớt, trục và thân bơm.

Vật liệu chế tạo mặt phớt có thể sử dụng carbon, silicon carbide, ceramic hoặc hợp kim chịu mài mòn, tùy theo loại chất lỏng cần vận chuyển. Các vật liệu này có khả năng chịu ma sát, chịu nhiệt và chống ăn mòn tốt, giúp phớt duy trì độ kín khi Máy bơm thùy 3RP-35 làm việc với chất lỏng có độ nhớt cao, thực phẩm, hóa chất hoặc nhũ tương.

Nhờ cấu tạo nhiều lớp làm kín và cơ chế tự bù lực ép, phớt cơ khí của Máy bơm thùy 3RP-35 giúp giảm tối đa nguy cơ rò rỉ tại đầu trục. Tuy nhiên, để duy trì độ kín ổn định, cần lắp phớt đúng tâm, tránh vận hành bơm khô và kiểm tra định kỳ tình trạng mặt phớt, lò xo và gioăng làm kín.

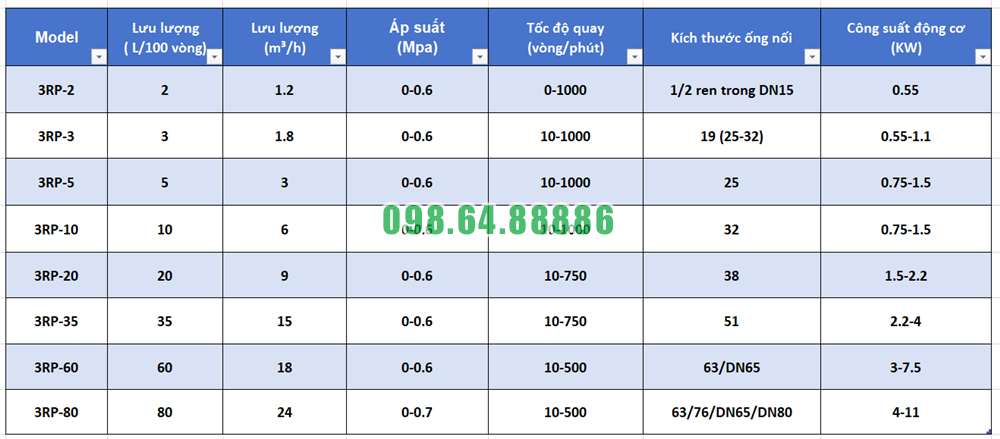

Bảng thông số kỹ thuật bơm cánh khế 3RP

Hình ảnh thực tế bơm cánh khế 3RP
