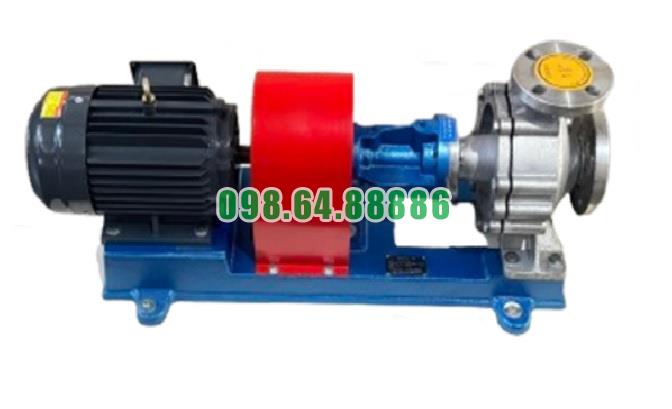

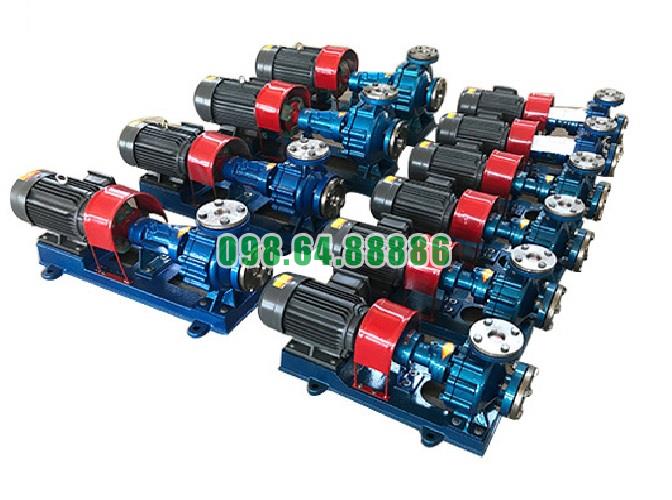

Bơm dầu nóng RY20-20-125 lưu lượng 1.5 m3/h, công suất 0.75 kW

Quy trình gia nhiệt sơ bộ đúng kỹ thuật cho Bơm dầu truyền nhiệt RY20-20-125

Trước khi khởi động Bơm dầu truyền nhiệt RY20-20-125 trong hệ thống dầu nóng, cần thực hiện gia nhiệt sơ bộ để thân bơm, trục và các chi tiết bên trong tăng nhiệt từ từ. Đây là bước quan trọng nhằm hạn chế chênh lệch nhiệt độ quá lớn và tránh hiện tượng giãn nở nhiệt đột ngột khi dầu nóng đi vào bơm.

Mục đích của quá trình gia nhiệt sơ bộ

RY20-20-125 làm việc với dầu truyền nhiệt ở nhiệt độ cao. Nếu đưa dầu nóng trực tiếp vào một bơm đang nguội, thân bơm và các chi tiết bên trong có thể tăng nhiệt quá nhanh.

Gia nhiệt sơ bộ giúp:

• Làm nóng thân bơm từ từ.
• Giảm chênh lệch nhiệt độ giữa dầu và bơm.
• Giúp các chi tiết kim loại giãn nở đều hơn.
• Hạn chế biến dạng do thay đổi nhiệt độ đột ngột.
• Chuẩn bị trạng thái nhiệt phù hợp trước khi khởi động.

Cho dầu nóng tuần hoàn qua bơm trước khi khởi động

Bước quan trọng nhất là đưa dầu truyền nhiệt nóng tuần hoàn qua Bơm RY20-20-125 nhiều lần trước khi chạy động cơ.

Dầu nóng từ hệ thống được đưa qua thân bơm để nhiệt truyền dần sang các chi tiết kim loại. Quá trình này không nên thực hiện quá nhanh mà phải để nhiệt độ thân bơm tăng từ từ.

Có thể hình dung:

Dầu nóng từ hệ thống → đi qua thân bơm → truyền nhiệt cho thân và các chi tiết → tiếp tục tuần hoàn.

Việc tuần hoàn nhiều lần giúp nhiệt phân bố dần trong toàn bộ cụm bơm.

Kiểm soát chênh lệch nhiệt độ không quá 40°C

Trong quá trình gia nhiệt sơ bộ, cần đặc biệt chú ý đến chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm.

Mức chênh lệch này nên được duy trì:

Không lớn hơn 40°C.

Ví dụ, nếu thân bơm đang ở 80°C thì không nên để dầu có nhiệt độ cao hơn quá nhiều đi vào đột ngột. Cần tăng nhiệt từng bước để thân bơm có thời gian thích nghi.

Vì sao phải hạn chế chênh lệch nhiệt độ?

Khi bên trong thân bơm tiếp xúc với dầu quá nóng trong khi phần kim loại bên ngoài còn lạnh, các khu vực của thân bơm sẽ giãn nở với tốc độ khác nhau.

Điều này có thể tạo ra ứng suất nhiệt và làm thay đổi trạng thái lắp ghép giữa trục, thân bơm và các bộ phận liên quan.

Vì vậy, giữ chênh lệch nhiệt độ ≤40°C là yêu cầu quan trọng trong quá trình gia nhiệt RY20-20-125.

Tốc độ tăng nhiệt không vượt quá 50°C mỗi giờ

Ngoài giới hạn chênh lệch nhiệt độ, tốc độ gia nhiệt cũng cần được kiểm soát.

Đối với Bơm dầu truyền nhiệt RY20-20-125, tốc độ tăng nhiệt nên:

Không vượt quá 50°C/giờ.

Không nên cố gắng đưa bơm từ trạng thái nguội lên nhiệt độ làm việc trong thời gian quá ngắn.

Gia nhiệt từ từ để các chi tiết giãn nở đồng đều

Thân bơm, trục, nắp bơm, giá đỡ và các bộ phận khác có khối lượng và điều kiện truyền nhiệt khác nhau. Vì vậy, chúng không nóng lên hoàn toàn cùng một tốc độ.

Gia nhiệt từ từ giúp nhiệt có thời gian truyền từ vùng nóng sang vùng lạnh hơn, nhờ đó sự giãn nở của toàn bộ cụm bơm diễn ra đồng đều hơn.

Nới bu lông cố định khi gia nhiệt

Trong giai đoạn gia nhiệt sơ bộ, các chi tiết của bơm sẽ giãn nở theo nhiệt độ. Vì vậy, cần tạo một khoảng dịch chuyển nhỏ để cụm bơm có thể thích nghi với sự giãn nở này.

Các bu lông cố định bơm có thể được nới khoảng 0,3–0,5 mm trong thời gian gia nhiệt.

Mục đích là tránh giữ thân bơm quá cứng khi kích thước của các chi tiết đang thay đổi do nhiệt.

Cho bơm giãn nở tự nhiên theo nhiệt độ

Sau khi nới nhẹ vị trí cố định, tiếp tục cho dầu nóng tuần hoàn để nhiệt độ bơm tăng dần.

Trong giai đoạn này cần tránh tác động làm hạn chế sự giãn nở tự nhiên của thân bơm.

Quá trình đúng có thể hiểu theo trình tự:

Tuần hoàn dầu nóng → thân bơm tăng nhiệt → các chi tiết giãn nở từ từ → bơm đạt trạng thái nhiệt ổn định hơn.

Siết lại bu lông sau khi hoàn thành gia nhiệt

Sau khi thân bơm đã được làm nóng phù hợp và quá trình giãn nở ban đầu đã ổn định, cần siết lại các bu lông cố định trước khi đưa bơm vào vận hành chính thức.

Không được để các bu lông ở trạng thái nới lỏng khi bơm chạy bình thường vì có thể ảnh hưởng đến độ ổn định của cụm máy.

Trình tự cần nhớ:

Nới nhẹ khi gia nhiệt → cho bơm giãn nở → đạt trạng thái nhiệt phù hợp → siết lại trước khi vận hành.

Đảm bảo bơm đã được điền đầy dầu và loại bỏ không khí

Trong quá trình chuẩn bị gia nhiệt, bên trong bơm cần có dầu truyền nhiệt và không khí phải được loại bỏ khỏi khoang bơm.

Việc này giúp dầu tiếp xúc đầy đủ với các bề mặt bên trong, nhờ đó quá trình truyền nhiệt diễn ra đều hơn.

Đồng thời, bơm không nên được khởi động khi bên trong chưa có đủ dầu.

Kiểm tra khả năng quay của trục sau khi gia nhiệt

Sau quá trình tăng nhiệt, các chi tiết đã có sự giãn nở nhất định. Vì vậy, trước khi khởi động nên kiểm tra lại khả năng quay của cụm trục.

Trục cần quay bình thường, không xuất hiện hiện tượng kẹt hoặc ma sát bất thường do sự thay đổi khe hở sau khi gia nhiệt.

Đây là bước kiểm tra trực tiếp để xác nhận rằng quá trình gia nhiệt sơ bộ không gây cản trở chuyển động của rotor.

Trình tự gia nhiệt sơ bộ RY20-20-125

Quy trình có thể tóm tắt như sau:

Điền đầy dầu và loại bỏ không khí → cho dầu nóng tuần hoàn qua bơm → tăng nhiệt từ từ → duy trì chênh lệch nhiệt độ không quá 40°C → tốc độ tăng nhiệt không quá 50°C/giờ → nới bu lông cố định khoảng 0,3–0,5 mm → chờ bơm giãn nở ổn định → siết lại bu lông → kiểm tra trục trước khi khởi động.

Những điểm cần đặc biệt tránh

Trong quá trình gia nhiệt sơ bộ Bơm dầu truyền nhiệt RY20-20-125, cần tránh:

• Đưa dầu có nhiệt độ quá cao vào bơm đang nguội một cách đột ngột.
• Để chênh lệch nhiệt độ giữa dầu cửa hút và thân bơm vượt quá 40°C.
• Gia nhiệt với tốc độ lớn hơn 50°C/giờ.
• Siết cứng hoàn toàn bơm trong khi thân bơm đang giãn nở nhiệt.
• Khởi động khi bơm chưa được điền đầy dầu.
• Khởi động ngay khi phát hiện trục quay nặng hoặc có dấu hiệu bị kẹt.

Quy trình gia nhiệt sơ bộ đúng kỹ thuật cho Bơm dầu truyền nhiệt RY20-20-125 tập trung vào việc tăng nhiệt từ từ trước khi khởi động. Dầu nóng cần được tuần hoàn qua bơm nhiều lần, chênh lệch giữa nhiệt độ dầu cửa hút và thân bơm không vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Trong quá trình này, bu lông cố định được nới khoảng 0,3–0,5 mm để tạo điều kiện cho thân bơm giãn nở, sau đó phải siết lại trước khi vận hành. Thực hiện đúng các yêu cầu này giúp RY20-20-125 đạt trạng thái nhiệt ổn định trước khi khởi động và hạn chế ảnh hưởng của giãn nở nhiệt đến cụm bơm.

Bơm dầu truyền nhiệt RY20-20-125 ứng dụng trong các hệ thống trao đổi nhiệt công nghiệp

Trong các hệ thống trao đổi nhiệt công nghiệp sử dụng dầu tải nhiệt, máy bơm có nhiệm vụ duy trì dòng dầu liên tục giữa nguồn gia nhiệt và thiết bị trao đổi nhiệt. Bơm dầu truyền nhiệt RY20-20-125 với lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ quay 2.800 vòng/phút và động cơ 0,75 kW phù hợp với các mạch trao đổi nhiệt quy mô nhỏ có yêu cầu tuần hoàn dầu nóng ổn định.

Vai trò của RY20-20-125 trong hệ thống trao đổi nhiệt

Trong một vòng tuần hoàn, dầu được làm nóng tại thiết bị gia nhiệt, sau đó RY20-20-125 đưa dầu đến bộ trao đổi nhiệt. Tại đây, dầu truyền nhiệt cho môi chất hoặc thiết bị cần gia nhiệt rồi quay trở lại nguồn nhiệt.

Chu trình làm việc có thể hình dung:

Nguồn gia nhiệt → RY20-20-125 → Bộ trao đổi nhiệt → Đường dầu hồi → Nguồn gia nhiệt

Bơm duy trì chu trình này liên tục, giúp bộ trao đổi nhiệt luôn nhận được lượng dầu nóng cần thiết.

Cấp dầu nóng cho bộ trao đổi nhiệt

Đây là ứng dụng trực tiếp nhất của Bơm dầu truyền nhiệt RY20-20-125 trong các hệ thống trao đổi nhiệt công nghiệp.

Dầu nóng đi vào một phía của thiết bị trao đổi nhiệt. Nhiệt lượng được truyền qua bề mặt kim loại sang môi chất ở phía còn lại mà hai môi chất không cần tiếp xúc trực tiếp.

Duy trì lưu lượng dầu qua bề mặt trao đổi nhiệt

Hiệu quả truyền nhiệt phụ thuộc một phần vào khả năng duy trì dòng dầu qua thiết bị. Nếu lưu lượng dầu giảm quá thấp, lượng nhiệt vận chuyển đến bộ trao đổi nhiệt cũng giảm.

RY20-20-125 cung cấp lưu lượng khoảng 1,5 m³/h tại điểm làm việc thiết kế, phù hợp với các bộ trao đổi nhiệt nhỏ có nhu cầu tuần hoàn tương ứng.

Cột áp 22 m giúp dầu vượt qua trở lực thiết bị

Khi đi qua bộ trao đổi nhiệt, đường ống, van và phụ kiện, dầu gặp lực cản làm suy giảm áp suất.

RY20-20-125 có cột áp 22 m, tạo năng lượng cần thiết để dầu vượt qua những tổn thất này trong một hệ thống được thiết kế phù hợp.

Hạn chế suy giảm dòng dầu qua bộ trao đổi nhiệt

Nếu cột áp của bơm không đủ, lưu lượng thực tế qua thiết bị có thể thấp hơn yêu cầu. Điều này làm khả năng vận chuyển nhiệt của vòng tuần hoàn suy giảm.

Cột áp 22 m giúp RY20-20-125 duy trì dòng dầu qua bộ trao đổi nhiệt khi tổng trở lực của mạch nằm trong khả năng làm việc của bơm.

RY20-20-125 hỗ trợ duy trì nhiệt độ trao đổi ổn định

Bộ trao đổi nhiệt cần được cung cấp dầu nóng tương đối đều để hạn chế sự biến động về nhiệt trong quá trình vận hành.

Khi RY20-20-125 duy trì dòng dầu ổn định, lượng nhiệt đưa tới thiết bị cũng có tính liên tục hơn.

Hạn chế tình trạng cấp nhiệt gián đoạn

Nếu dầu nóng đến bộ trao đổi nhiệt lúc nhiều, lúc ít, khả năng truyền nhiệt sẽ thay đổi theo. Điều này có thể khiến nhiệt độ đầu ra của môi chất được gia nhiệt dao động.

RY20-20-125 giúp duy trì tuần hoàn liên tục, tạo điều kiện để hệ thống điều khiển nhiệt độ làm việc ổn định hơn.

Ứng dụng với bộ trao đổi nhiệt dầu – chất lỏng

RY20-20-125 có thể được sử dụng trong vòng dầu nóng của hệ thống trao đổi nhiệt giữa dầu tải nhiệt và một môi chất lỏng khác.

Dầu nóng được bơm qua một phía của thiết bị. Môi chất cần gia nhiệt đi qua phía còn lại và nhận nhiệt thông qua bề mặt trao đổi nhiệt.

Phù hợp với các cụm trao đổi nhiệt nhỏ

Với lưu lượng 1,5 m³/h, model phù hợp hơn với các hệ thống phụ trợ hoặc bộ trao đổi nhiệt có lưu lượng dầu tương đối nhỏ.

Bơm giúp duy trì dầu nóng liên tục qua thiết bị mà không cần sử dụng một máy bơm công suất lớn hơn đáng kể so với nhu cầu.

Ứng dụng với bộ trao đổi nhiệt dầu – không khí

Trong các hệ thống sấy hoặc gia nhiệt không khí, dầu tải nhiệt có thể được đưa qua dàn trao đổi nhiệt để truyền nhiệt cho luồng khí.

RY20-20-125 đảm nhiệm việc đưa dầu nóng đến dàn trao đổi nhiệt và đưa dầu sau khi giảm nhiệt quay trở về nguồn gia nhiệt.

Duy trì nguồn nhiệt cho dàn gia nhiệt

Khi dòng dầu 1,5 m³/h được duy trì phù hợp với thiết kế, dàn trao đổi nhiệt liên tục nhận dầu nóng.

Điều này giúp nguồn nhiệt cấp cho không khí ổn định hơn, đặc biệt trong các hệ thống trao đổi nhiệt nhỏ cần hoạt động liên tục.

Ứng dụng cho bộ trao đổi nhiệt dạng áo gia nhiệt

Ngoài các bộ trao đổi nhiệt riêng biệt, nhiều thiết bị công nghiệp sử dụng áo gia nhiệt bao quanh bồn hoặc thiết bị công nghệ.

RY20-20-125 có thể tuần hoàn dầu nóng qua không gian áo nhiệt để truyền nhiệt qua thành thiết bị.

Dầu nóng tuần hoàn liên tục quanh bề mặt thiết bị

Dầu đi vào áo nhiệt, di chuyển quanh thành thiết bị và truyền nhiệt trước khi quay về nguồn gia nhiệt.

Cột áp 22 m giúp bơm duy trì dòng dầu qua áo nhiệt khi hệ thống có trở lực phù hợp, từ đó hỗ trợ quá trình trao đổi nhiệt diễn ra liên tục.

Sử dụng RY20-20-125 cho từng mạch trao đổi nhiệt độc lập

Trong một nhà máy có thể tồn tại nhiều thiết bị trao đổi nhiệt với yêu cầu nhiệt khác nhau. Không nhất thiết phải sử dụng một bơm lớn cho toàn bộ hệ thống.

RY20-20-125 có thể bố trí riêng cho từng mạch nhỏ.

Chủ động lưu lượng cho từng bộ trao đổi nhiệt

Một bơm có thể phục vụ riêng một thiết bị trao đổi nhiệt có nhu cầu khoảng 1,5 m³/h.

Cách bố trí này giúp lưu lượng của từng vòng tuần hoàn ít bị ảnh hưởng bởi sự thay đổi tải ở các thiết bị khác, qua đó duy trì điều kiện trao đổi nhiệt ổn định hơn.

Tốc độ 2.800 vòng/phút hỗ trợ duy trì dòng tuần hoàn

RY20-20-125 làm việc ở tốc độ khoảng 2.800 vòng/phút. Bánh công tác quay liên tục để truyền năng lượng cho dầu, tạo lưu lượng và cột áp cần thiết cho vòng trao đổi nhiệt.

Khi tốc độ bơm được duy trì ổn định, đặc tính dòng dầu cũng ít biến động hơn, giúp bộ trao đổi nhiệt làm việc trong điều kiện thủy lực tương đối ổn định.

Động cơ 0,75 kW phù hợp với hệ thống trao đổi nhiệt nhỏ

RY20-20-125 sử dụng động cơ 0,75 kW, phù hợp với đặc tính lưu lượng nhỏ của model.

Trong các hệ thống có một bộ trao đổi nhiệt nhỏ hoặc một nhánh gia nhiệt riêng, sử dụng bơm có công suất vừa phải giúp tránh lựa chọn thiết bị quá lớn so với nhu cầu tuần hoàn.

Các hệ thống trao đổi nhiệt phù hợp với RY20-20-125

Bơm RY20-20-125 có thể được bố trí trong các mạch như:

• Bộ trao đổi nhiệt dầu – chất lỏng.
• Bộ trao đổi nhiệt dầu – không khí.
• Dàn gia nhiệt sử dụng dầu nóng.
• Áo gia nhiệt của bồn và thiết bị.
• Vòng tuần hoàn dầu nóng cho thiết bị sấy.
• Bộ trao đổi nhiệt phụ trợ trong dây chuyền.
• Các mạch dầu truyền nhiệt độc lập quy mô nhỏ.

Điều kiện quan trọng là nhu cầu của vòng tuần hoàn phải phù hợp với đặc tính 1,5 m³/h – 22 m của bơm.

Lựa chọn đúng RY20-20-125 cho bộ trao đổi nhiệt

Khả năng làm việc của bộ trao đổi nhiệt phụ thuộc vào lưu lượng dầu thực tế, trong khi lưu lượng của bơm lại phụ thuộc vào tổng trở lực của toàn mạch.

Do đó, RY20-20-125 phù hợp khi điểm làm việc thực tế nằm gần vùng thiết kế của bơm. Nếu bộ trao đổi nhiệt và đường ống có trở lực quá lớn hoặc cần lưu lượng cao hơn đáng kể 1,5 m³/h, cần lựa chọn model RY lớn hơn.

Việc chọn đúng bơm giúp tránh tình trạng thiếu dầu qua thiết bị trao đổi nhiệt hoặc phải điều tiết quá nhiều do bơm dư công suất.

Bơm dầu truyền nhiệt RY20-20-125 ứng dụng trong các hệ thống trao đổi nhiệt công nghiệp chủ yếu đảm nhiệm nhiệm vụ tuần hoàn dầu nóng giữa nguồn gia nhiệt và bộ trao đổi nhiệt. Với lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ 2.800 vòng/phút và động cơ 0,75 kW, model phù hợp với các vòng trao đổi nhiệt quy mô nhỏ.

Khả năng duy trì dòng dầu liên tục giúp bộ trao đổi nhiệt được cấp nhiệt ổn định, hạn chế suy giảm lưu lượng do trở lực đường ống và hỗ trợ duy trì quá trình truyền nhiệt liên tục. Khi hệ thống có nhu cầu phù hợp với điểm làm việc 1,5 m³/h – 22 m, RY20-20-125 là lựa chọn phù hợp cho các mạch tuần hoàn dầu truyền nhiệt công nghiệp.
