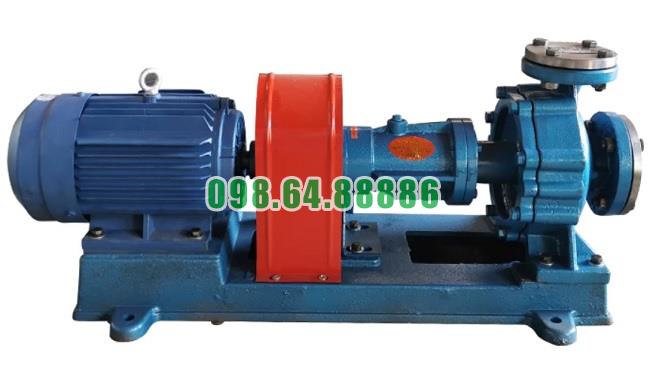

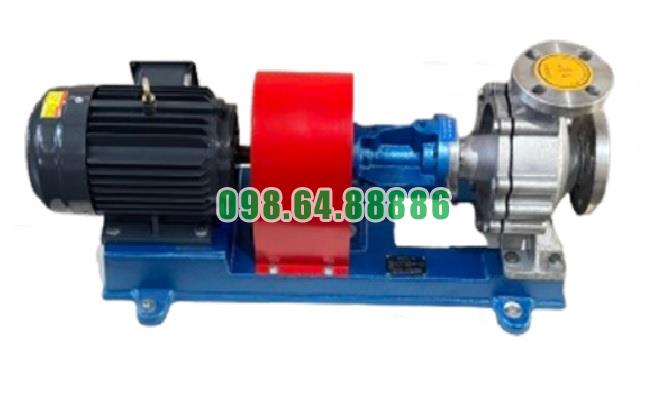

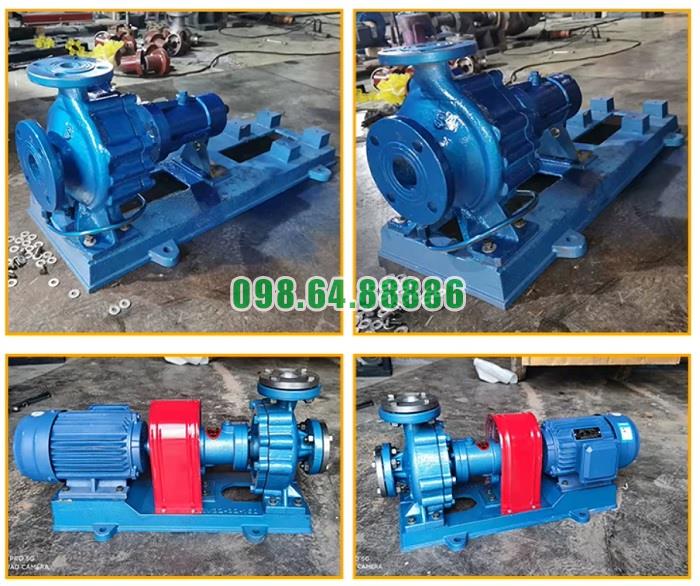

Máy bơm ly tâm dầu truyền nhiệt RY20-20-100 công suất 0.75 kW

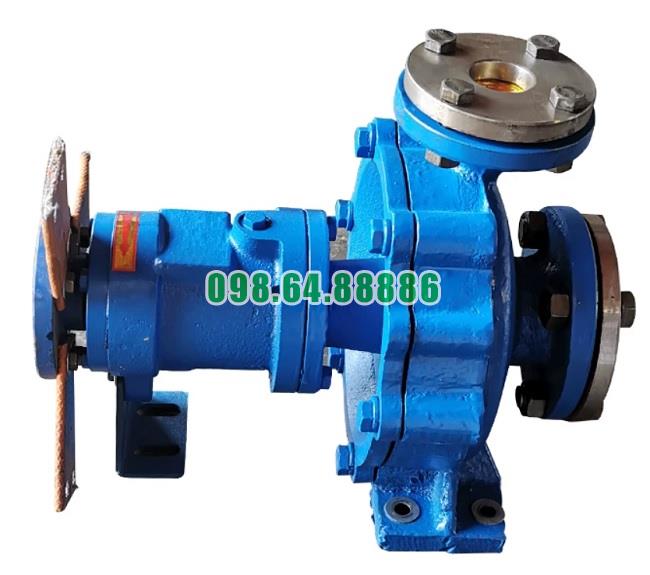

Nguyên lý tản nhiệt không khí tự nhiên trên thân Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 sử dụng phương pháp tản nhiệt tự nhiên để đưa nhiệt từ thân bơm ra môi trường, đồng thời hạn chế nhiệt truyền đến ổ bi và cụm truyền động.

Nhiệt được dẫn ra bề mặt thân bơm

Khi dầu nóng đi qua buồng bơm, nhiệt lượng truyền sang thân và nắp bơm. Từ khu vực có nhiệt độ cao, nhiệt tiếp tục lan dọc theo kết cấu kim loại đến các vùng có nhiệt độ thấp hơn.

Không khí tạo dòng đối lưu tự nhiên

Lớp không khí tiếp xúc với thân bơm nóng lên, giãn nở và chuyển động lên phía trên. Không khí mát hơn từ bên ngoài đi vào thay thế, hình thành dòng đối lưu liên tục quanh bề mặt bơm. Dòng không khí này hấp thụ và mang nhiệt ra môi trường.

Kết cấu kéo dài giúp phân tán nhiệt

Khoảng cách giữa buồng bơm và hộp ổ trục tạo thêm vùng truyền và giải phóng nhiệt. Trước khi nhiệt truyền đến ổ bi, một phần nhiệt lượng đã được phân tán qua bề mặt thân bơm và giá đỡ.

Hạn chế quá nhiệt ổ bi

Nhờ tản nhiệt tự nhiên, nhiệt độ tại cụm ổ bi và trục được giảm bớt. Điều này giúp chất bôi trơn ít bị biến chất, hạn chế ma sát, nóng ổ bi và nguy cơ bó kẹt rôto.

Không cần hệ thống nước làm mát

Cơ chế trao đổi nhiệt trực tiếp với không khí giúp RY20-20-100 không cần lắp thêm đường cấp và thoát nước làm mát. Hệ thống vì thế gọn hơn, dễ lắp đặt và giảm chi phí vận hành.

Điều kiện tản nhiệt hiệu quả

Bơm cần được đặt ở nơi thông thoáng, không che kín thân và hộp ổ trục. Bụi bẩn hoặc dầu bám trên bề mặt phải được vệ sinh định kỳ để tránh tạo lớp cản nhiệt.

Nguyên lý tản nhiệt của Bơm dầu truyền nhiệt RY20-20-100 dựa trên quá trình dẫn nhiệt qua thân bơm và đối lưu tự nhiên với không khí. Cơ chế này giúp giảm nhiệt truyền đến cụm ổ trục, duy trì vận hành ổn định và loại bỏ nhu cầu sử dụng nước làm mát.

Tính linh hoạt cao khi kết hợp Bơm dầu truyền nhiệt RY20-20-100 với các loại động cơ

Bơm dầu truyền nhiệt RY20-20-100 có thiết kế trục rời, truyền động gián tiếp qua khớp nối mềm. Kết cấu này tạo điều kiện lựa chọn động cơ phù hợp với nguồn điện, môi trường lắp đặt và yêu cầu vận hành của từng hệ thống tuần hoàn dầu nóng.

Dễ kết hợp với động cơ điện tiêu chuẩn

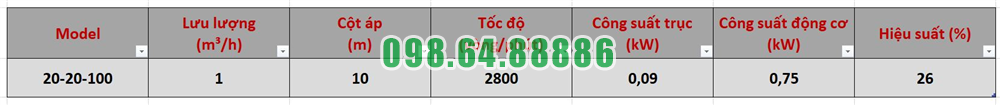

Tại điểm làm việc danh định, RY20-20-100 sử dụng động cơ công suất khoảng 0,75 kW, tốc độ quay khoảng 2.800 vòng/phút. Bơm có thể kết hợp với động cơ điện tiêu chuẩn khi đáp ứng đúng các yêu cầu về công suất, tốc độ, kích thước trục và chiều quay.

Việc sử dụng động cơ phổ biến giúp thuận tiện hơn trong quá trình mua mới, thay thế và sửa chữa.

Có thể lựa chọn động cơ theo môi trường làm việc

Tùy điều kiện tại nhà máy, bơm có thể được bố trí với loại động cơ có cấp bảo vệ phù hợp. Trong khu vực thông thường, có thể sử dụng động cơ điện công nghiệp tiêu chuẩn. Đối với môi trường có bụi, độ ẩm cao hoặc yêu cầu an toàn đặc biệt, cần lựa chọn động cơ có cấp bảo vệ và đặc tính kỹ thuật tương ứng.

Việc thay đổi loại động cơ chỉ nên thực hiện khi vẫn bảo đảm đúng tốc độ và công suất yêu cầu của bơm.

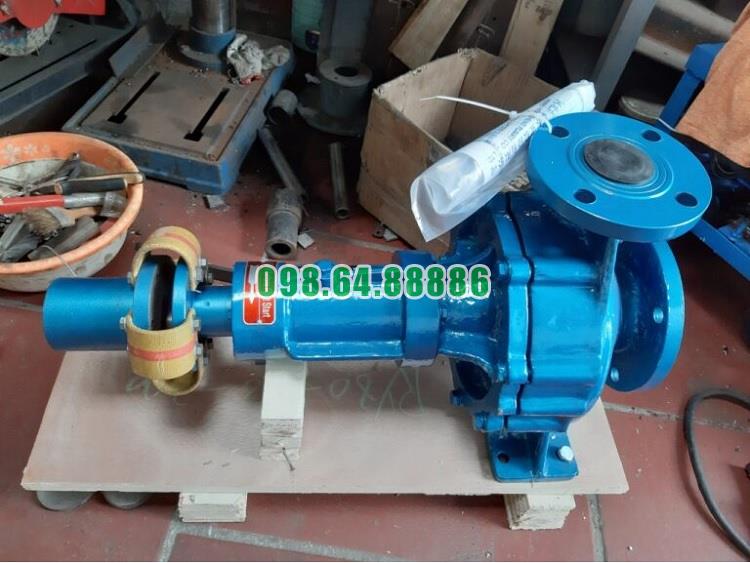

Khớp nối mềm hỗ trợ thay thế động cơ

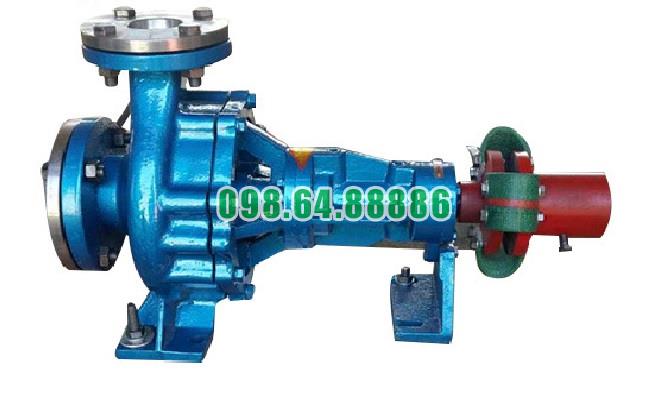

Khớp nối mềm ba chấu liên kết trục động cơ với trục bơm, giúp truyền mô-men quay và hấp thụ một phần rung động. Do động cơ không gắn trực tiếp vào thân bơm nên việc tháo lắp, kiểm tra hoặc thay thế thuận tiện hơn.

Khi lắp động cơ mới, hai trục cần được căn chỉnh đồng tâm, khoảng cách đầu trục phù hợp và sai lệch tại khớp nối không vượt quá giới hạn cho phép.

Không tùy ý tăng công suất hoặc tốc độ

Tính linh hoạt không có nghĩa là RY20-20-100 có thể sử dụng với mọi động cơ. Nếu tốc độ quay quá cao, lưu lượng, cột áp và tải trên trục có thể tăng vượt thiết kế. Nếu động cơ quá yếu hoặc tốc độ quá thấp, bơm sẽ không đạt được thông số làm việc cần thiết.

Bơm dầu truyền nhiệt RY20-20-100 có khả năng kết hợp linh hoạt với các loại động cơ điện phù hợp nhờ thiết kế trục rời và truyền động qua khớp nối mềm. Tuy nhiên, động cơ lựa chọn phải đáp ứng gần đúng mức 0,75 kW, 2.800 vòng/phút, đúng chiều quay và phù hợp với điều kiện môi trường lắp đặt.
