Cấu tạo trục bơm và bánh công tác của Bơm dầu truyền nhiệt RY65-40-250 là phần cốt lõi của cụm rôto, trực tiếp tham gia truyền mô-men và tạo dòng dầu tải nhiệt. Theo kết cấu dòng RY, cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Với RY65-40-250, bánh công tác có đường kính ngoài danh nghĩa 250 mm, còn trục bơm làm việc ở tốc độ khoảng 2.900 vòng/phút.
Trục bơm là chi tiết chạy dọc từ khu vực bánh công tác đến phía khớp nối. Một đầu trục mang bánh công tác, đầu còn lại nhận mô-men từ động cơ thông qua khớp nối mềm kiểu ba chấu.
Trục có nhiệm vụ truyền chuyển động quay từ động cơ đến bánh công tác. Vì vậy, độ ổn định của trục ảnh hưởng trực tiếp đến khả năng tạo lưu lượng, cột áp và mức rung của toàn bộ bơm.
Bên trong thân ổ trục của dòng RY bố trí hai bộ vòng bi để đỡ và định vị trục.
Hai ổ bi giúp giữ trục đúng tâm khi quay ở tốc độ cao, hạn chế dao động và hỗ trợ bánh công tác duy trì đúng vị trí bên trong thân bơm.
Nếu ổ bi bị mòn hoặc có độ rơ lớn, trục có thể dao động và ảnh hưởng tới bánh công tác, khớp nối cũng như bộ làm kín.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt.
Trên Bơm dầu truyền nhiệt RY65-40-250, số 250 trong tên model thể hiện đường kính ngoài danh nghĩa của bánh công tác là 250 mm.
Bánh công tác được lắp trên đầu trục và cố định bằng đai ốc hãm. Khi trục quay, bánh công tác quay đồng bộ và đưa dầu từ vùng tâm ra phía ngoài theo nguyên lý ly tâm.
Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục.
Chi tiết này giúp bánh công tác không dịch chuyển trong quá trình quay ở tốc độ 2.900 vòng/phút. Khi tháo bơm để bảo dưỡng, đai ốc được tháo trước khi lấy bánh công tác ra khỏi trục.
Trục và bánh công tác tạo thành một cụm làm việc thống nhất.
Động cơ truyền mô-men qua khớp nối đến trục. Trục tiếp tục truyền chuyển động sang bánh công tác. Bánh công tác sau đó truyền năng lượng cho dầu tải nhiệt để tạo dòng chảy qua thân bơm.
Chuỗi truyền động có thể hiểu ngắn gọn như sau:
Động cơ → khớp nối → trục bơm → bánh công tác → dòng dầu truyền nhiệt.
Trong khi trục và bánh công tác quay, hai vòng bi giữ cho toàn bộ cụm rôto duy trì đúng vị trí.
Điều này đặc biệt quan trọng đối với RY65-40-250 vì bánh công tác quay ở tốc độ cao. Nếu trục bị lệch, bánh công tác có thể dao động, làm tăng rung và ảnh hưởng đến các chi tiết xung quanh.
Khi bánh công tác quay, dầu đi vào khu vực tâm bánh công tác từ cửa hút DN65.
Dầu sau đó được đẩy ra phía ngoài, tăng vận tốc và đi vào khoang thân bơm. Tại đây, một phần động năng được chuyển thành áp năng trước khi dầu đi ra cửa xả DN40.

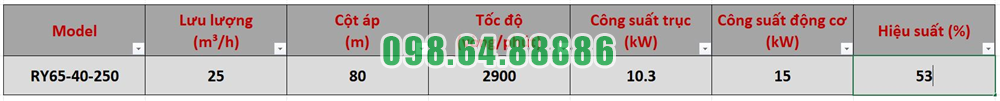

Với RY65-40-250, cụm trục và bánh công tác làm việc ở tốc độ 2.900 vòng/phút để tạo điểm vận hành 25 m³/h và cột áp 80 m.
Bánh công tác trực tiếp tiếp xúc với dầu truyền nhiệt nên tình trạng tắc nghẽn ảnh hưởng rõ rệt tới khả năng làm việc.
Theo hướng dẫn của dòng RY, đường ống cần được súc rửa sạch và nên lắp lưới lọc hoặc bộ lọc ở đường hút để ngăn cặn, xỉ hàn và dị vật đi vào bánh công tác.
Bánh công tác bị tắc có thể làm lưu lượng hoặc cột áp giảm.
Trục bơm được nối với trục động cơ bằng khớp nối mềm. Hai trục phải được căn chỉnh đồng tâm chính xác.
Theo hướng dẫn lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu trục bị lệch tâm, tải tác động lên ổ bi tăng lên và có thể làm cụm bánh công tác vận hành không ổn định.
Tài liệu hiện có xác nhận bánh công tác, trục và đai ốc hãm là các thành phần chính của cụm rôto, đồng thời xác nhận đường kính danh nghĩa bánh công tác RY65-40-250 là 250 mm.
Tuy nhiên, tài liệu không cung cấp cụ thể số lượng cánh, góc cánh, chiều rộng cánh, vật liệu trục hoặc vật liệu bánh công tác của model này.
Vì vậy, các thông số chi tiết trên cần được xác nhận bằng bản vẽ kỹ thuật hoặc tài liệu bổ sung của nhà sản xuất nếu phục vụ gia công hoặc thay thế.
Cấu tạo trục bơm và bánh công tác của Bơm dầu truyền nhiệt RY65-40-250 tập trung vào một trục truyền động được đỡ bởi hai vòng bi và bánh công tác đường kính ngoài danh nghĩa 250 mm được cố định bằng đai ốc hãm.
Trục nhận mô-men từ động cơ, truyền chuyển động tới bánh công tác, còn bánh công tác trực tiếp tạo dòng dầu theo nguyên lý ly tâm. Sự ổn định của hai bộ phận này có ảnh hưởng trực tiếp đến khả năng đạt 25 m³/h, cột áp 80 m và tốc độ 2.900 vòng/phút của RY65-40-250.
Bơm dầu truyền nhiệt RY65-40-250 sử dụng kết cấu đỡ một phía, kết hợp giữa chân đỡ và gối đỡ trung tâm. Đây là đặc điểm cơ khí quan trọng giúp cụm bơm duy trì sự ổn định khi trục và bánh công tác quay ở tốc độ cao trong hệ thống tuần hoàn dầu nóng.
Trong quá trình vận hành, trục bơm và bánh công tác tạo thành cụm rôto quay liên tục.
Kết cấu đỡ một phía của Bơm dầu truyền nhiệt RY65-40-250 giúp giữ cụm rôto ở vị trí ổn định, hạn chế dao động quá mức và hỗ trợ duy trì độ chính xác của hệ truyền động.
Khi kết hợp với cụm ổ trục hai vòng bi, trục bơm được đỡ và định vị tốt hơn trong suốt quá trình làm việc.
Chân đỡ giúp cố định thân bơm trên bệ máy, trong khi gối đỡ trung tâm hỗ trợ cụm trục và ổ bi.
Cách bố trí này tạo thành một hệ kết cấu chắc chắn, giúp Bơm dầu truyền nhiệt RY65-40-250 hạn chế rung động khi vận hành ở tốc độ 2.900 vòng/phút.
Độ ổn định cơ khí tốt cũng giúp giảm tải bất thường lên khớp nối và các vòng bi.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động qua khớp nối mềm.
Kết cấu đỡ chắc chắn giúp giữ vị trí bơm ổn định sau khi căn chỉnh, từ đó hỗ trợ duy trì độ đồng tâm giữa trục bơm và trục động cơ.
Điều này rất quan trọng vì sai lệch đồng tâm có thể gây rung, nóng ổ bi và làm tăng ma sát trong hệ thống truyền động.
Một ưu điểm đáng chú ý của kết cấu đỡ một phía là hỗ trợ hạn chế dao động của cụm bơm.
Khi bệ máy được cân bằng tốt, bu lông móng được siết chắc và đường ống có giá đỡ độc lập, Bơm dầu truyền nhiệt RY65-40-250 có điều kiện làm việc ổn định hơn.
Điều này đặc biệt hữu ích trong các hệ thống tuần hoàn dầu tải nhiệt cần hoạt động liên tục trong thời gian dài.
Thiết kế đỡ một phía không chỉ tạo độ ổn định mà còn giúp cấu tạo tổng thể của dòng RY tương đối gọn.
Cụm nắp bơm, thân ổ trục và rôto có thể được tháo ra theo trình tự bảo dưỡng rõ ràng. Nhờ vậy, kỹ thuật viên dễ tiếp cận trục, bánh công tác, vòng bi và cụm làm kín khi cần kiểm tra hoặc thay thế.
Điểm mạnh của Bơm dầu truyền nhiệt RY65-40-250 sở hữu kết cấu đỡ một phía cực kỳ vững chắc nằm ở khả năng giữ ổn định cụm rôto, hỗ trợ độ đồng tâm và hạn chế rung động trong quá trình vận hành.
Kết cấu này đặc biệt phù hợp với bơm dầu nóng phải làm việc liên tục và yêu cầu độ ổn định cơ khí cao.
Bơm dầu truyền nhiệt RY65-40-250 sở hữu kết cấu đỡ một phía cực kỳ vững chắc nhờ sự kết hợp giữa chân đỡ, gối đỡ trung tâm và cụm ổ trục hai vòng bi.
Thiết kế này giúp giữ trục và bánh công tác ổn định, hỗ trợ duy trì độ đồng tâm, giảm rung và tạo điều kiện cho bơm vận hành bền bỉ trong hệ thống dầu tải nhiệt.
Khi được lắp đặt đúng kỹ thuật, cân bằng bệ máy chính xác và bố trí đường ống có giá đỡ độc lập, kết cấu đỡ một phía của Bơm dầu truyền nhiệt RY65-40-250 sẽ phát huy tốt khả năng ổn định cơ khí trong quá trình làm việc.

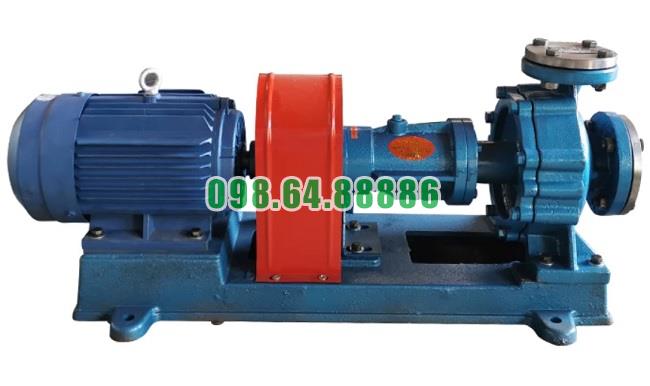

Bơm dầu nóng trục ngang RY65-40-250 Lưu lượng 25 m3/h, công suất 15 kW, cột áp 80 m
