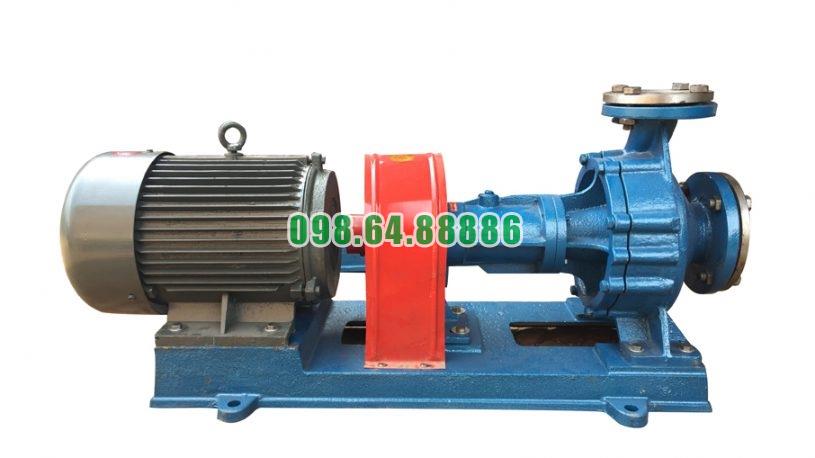

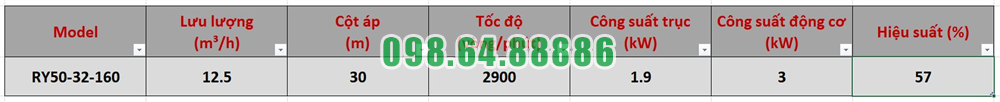

Bơm dầu chịu nhiệt RY50-32-160 lưu lượng 12.5 m3/h, công suất 3 kW, cột áp 30 m

Cấu tạo khớp nối ba chấu linh hoạt dùng cho bơm dầu truyền nhiệt RY50-32-160

Khớp nối ba chấu linh hoạt là bộ phận nằm giữa trục động cơ và trục bơm RY50-32-160, có nhiệm vụ truyền mô-men từ động cơ sang cụm rôto. Đây là một chi tiết quan trọng trong hệ truyền động vì bơm làm việc ở tốc độ khoảng 2.900 vòng/phút, đòi hỏi sự liên kết ổn định và độ đồng tâm tốt giữa hai trục.

Vị trí của khớp nối trong cụm bơm

RY50-32-160 được bố trí đồng trục với động cơ trên cùng một bệ máy. Đầu trục động cơ và đầu trục bơm không nối cứng trực tiếp mà liên kết thông qua khớp nối mềm ba chấu.

Khi động cơ quay, chuyển động được truyền qua khớp nối đến trục bơm, từ đó làm bánh công tác quay và tạo dòng tuần hoàn dầu tải nhiệt. Vì vậy, khớp nối chính là bộ phận trung gian trong chuỗi truyền động:

Động cơ → khớp nối ba chấu → trục bơm → bánh công tác.

Kết cấu làm việc của khớp nối ba chấu

Về nguyên lý, khớp nối ba chấu thuộc dạng khớp nối đàn hồi, tạo liên kết giữa hai đầu trục nhưng không tạo thành một liên kết cứng tuyệt đối. Đặc tính linh hoạt của khớp nối giúp hệ truyền động làm việc ổn định hơn khi giữa hai cụm máy tồn tại những sai lệch rất nhỏ trong phạm vi cho phép.

Đối với RY50-32-160, vai trò chính của khớp nối vẫn là truyền mô-men quay từ động cơ đến trục bơm, đồng thời hỗ trợ hạn chế tác động trực tiếp của rung động và sai lệch nhỏ giữa hai phía truyền động.

Yêu cầu căn chỉnh chính xác giữa hai nửa khớp nối

Khớp nối mềm không có nghĩa có thể bỏ qua việc căn chỉnh trục. Khi lắp RY50-32-160, độ lệch tại vành ngoài của khớp nối cần được kiểm soát không quá 0,1 mm.

Giới hạn này giúp trục động cơ và trục bơm duy trì trạng thái đồng tâm tương đối chính xác. Nếu sai lệch quá lớn, lực truyền qua khớp nối sẽ không đều, làm tăng tải lên ổ bi, gây rung và thúc đẩy mài mòn các chi tiết quay.

Khoảng cách giữa hai đầu trục

Một thông số quan trọng khác là khoảng cách giữa đầu trục bơm và đầu trục động cơ. Khi lắp đặt RY50-32-160, khe hở giữa hai đầu trục cần duy trì khoảng 2–3 mm.

Khoảng cách này giúp hai đầu trục không tiếp xúc trực tiếp với nhau khi vận hành. Đây cũng là yếu tố cần kiểm tra trong quá trình căn chỉnh trước khi đưa bơm vào hoạt động.

Khớp nối hỗ trợ bảo vệ cụm ổ bi

Trục của RY50-32-160 được đỡ bằng hai bộ ổ bi. Nếu khớp nối được căn chỉnh chính xác, lực từ động cơ được truyền sang trục bơm ổn định hơn, hạn chế lực ngang và dao động bất thường tác động lên ổ bi.

Ngược lại, khớp nối bị lệch tâm có thể khiến trục liên tục chịu tải không đều ở tốc độ cao. Hậu quả thường biểu hiện qua rung tăng, ổ bi nóng hoặc tuổi thọ ổ bi giảm. Vì vậy, chất lượng lắp đặt khớp nối ảnh hưởng trực tiếp đến độ bền của cụm trục.

Tính linh hoạt không thay thế độ đồng tâm

Điểm cần lưu ý là tính đàn hồi của khớp nối ba chấu chỉ hỗ trợ hệ truyền động trước những sai lệch nhỏ, không phải để bù cho việc lắp đặt sai nghiêm trọng.

RY50-32-160 vẫn yêu cầu bơm và động cơ phải được căn chỉnh cẩn thận trên bệ chung. Sau khi lắp đặt đường ống hoặc bảo dưỡng cụm máy, cần kiểm tra lại độ đồng tâm để tránh lực từ đường ống hoặc sự dịch chuyển của thiết bị làm thay đổi vị trí hai trục.

Phạm vi thông tin cấu tạo cần lưu ý

Thông tin kỹ thuật của RY50-32-160 xác định bộ truyền động sử dụng khớp nối mềm ba chấu, nhưng không mô tả cụ thể kích thước từng chấu, vật liệu của phần đàn hồi hay thông số chế tạo riêng của khớp nối.

Vì vậy, không nên tự xác định vật liệu, độ cứng hoặc kích thước chi tiết của bộ phận đàn hồi khi chưa có bản vẽ hoặc mã khớp nối cụ thể.

Khớp nối ba chấu linh hoạt của bơm dầu truyền nhiệt RY50-32-160 là bộ phận trung gian truyền chuyển động từ động cơ đến trục bơm, đồng thời tạo liên kết có tính đàn hồi giữa hai phía truyền động. Hiệu quả của khớp nối phụ thuộc đặc biệt vào độ chính xác khi lắp đặt.

Với yêu cầu độ lệch vành ngoài không quá 0,1 mm và khoảng cách hai đầu trục khoảng 2–3 mm, khớp nối giúp duy trì quá trình truyền mô-men ổn định, hạn chế rung động và giảm tải bất thường lên cụm ổ bi, qua đó góp phần bảo đảm RY50-32-160 vận hành ổn định trong hệ thống dầu tải nhiệt.

Nguyên lý tự làm mát trục bơm trong quá trình bơm dầu truyền nhiệt RY50-32-160 vận hành

Khả năng hạn chế nhiệt truyền đến trục và cụm ổ bi của bơm dầu truyền nhiệt RY50-32-160 dựa chủ yếu vào kết cấu tản nhiệt tự nhiên, thay vì sử dụng một hệ thống nước làm mát riêng. Không nên hiểu đây là cơ chế có dòng chất làm mát chạy trực tiếp bên trong trục.

Hạn chế nhiệt truyền từ buồng bơm đến cụm trục

Khi vận hành, phần đầu trục nối với bánh công tác làm việc gần khu vực chứa dầu truyền nhiệt nóng. Nhiệt từ thân bơm có xu hướng truyền dọc theo các chi tiết kim loại về phía cụm ổ trục.

Kết cấu của dòng RY tạo khoảng cách giữa vùng bơm dầu nóng và thân ổ trục, giúp quá trình truyền nhiệt diễn ra từng bước thay vì tác động trực tiếp lên toàn bộ cụm trục.

Tản nhiệt qua kết cấu kim loại ra môi trường

Phần nhiệt truyền dọc theo trục và các chi tiết đỡ được phân tán qua thân ổ trục, giá đỡ và các bề mặt kim loại tiếp xúc với không khí. Nhờ sự chênh lệch nhiệt độ với môi trường xung quanh, nhiệt liên tục được phát tán tự nhiên.

Vì vậy, khu vực ổ trục và giá đỡ cần được giữ thông thoáng, tránh bọc cách nhiệt kín làm giảm khả năng thoát nhiệt.

Bôi trơn hỗ trợ kiểm soát nhiệt ổ trục

Ổ bi của RY50-32-160 được bôi trơn theo kết cấu riêng của cụm ổ trục. Lớp bôi trơn giúp giảm ma sát giữa các bề mặt chuyển động, từ đó hạn chế lượng nhiệt phát sinh thêm khi trục quay.

Nếu bôi trơn không đúng, ổ bi có thể nóng lên dù khả năng tản nhiệt tự nhiên của bơm vẫn hoạt động bình thường.

Làm kín giúp bảo vệ vùng ổ trục

Phớt chèn kết hợp phớt dầu chịu nhiệt giúp hạn chế dầu nóng rò theo trục về phía ổ bi. Việc giảm lượng dầu nhiệt độ cao tiếp cận vùng ổ trục cũng góp phần hạn chế tải nhiệt lên cụm trục và hệ thống bôi trơn.

Như vậy, nguyên lý “tự làm mát” trục của RY50-32-160 thực chất là sự phối hợp giữa bố trí cách tương đối vùng dầu nóng, tản nhiệt tự nhiên qua kết cấu kim loại, làm kín và bôi trơn ổ trục, giúp nhiệt tại cụm trục được kiểm soát mà không cần bố trí mạch nước làm mát riêng.
