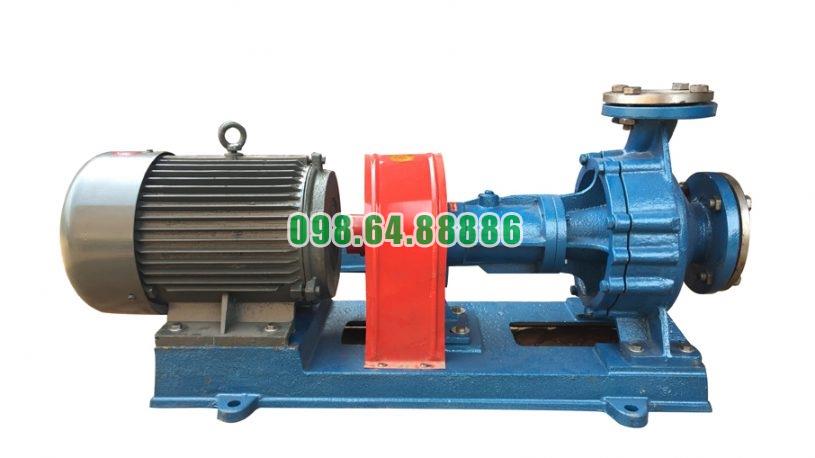

Bơm dầu nhiệt độ cao RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m

Khả năng chịu nhiệt độ lên đến 350 độ C của Bơm dầu truyền nhiệt RY50-32-250A

Khả năng chịu nhiệt độ lên đến 350°C của Bơm dầu truyền nhiệt RY50-32-250A là một trong những đặc điểm quan trọng giúp thiết bị phù hợp với các hệ thống tuần hoàn dầu nóng công nghiệp. Theo tài liệu nhà sản xuất, dòng bơm RY chuyên dùng để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không được vượt quá 350°C.

Thiết kế chuyên dụng cho môi chất nhiệt độ cao

RY50-32-250A thuộc dòng bơm dầu truyền nhiệt RY nên kết cấu được thiết kế phù hợp với nhiệm vụ tuần hoàn dầu nóng. Bơm sử dụng kết cấu đỡ một phía gồm chân đỡ và gối đỡ trung tâm, cửa hút bố trí theo hướng trục, cửa xả hướng tâm và bơm được kết nối với động cơ thông qua khớp nối mềm.

Cách bố trí này tạo thành một cụm bơm chuyên dụng cho hệ thống dầu truyền nhiệt, trong đó thân bơm, cụm rôto và ổ trục được phân chia rõ ràng.

Cơ chế tản nhiệt tự nhiên hỗ trợ làm việc ở nhiệt độ cao

Một yếu tố nổi bật giúp Bơm dầu truyền nhiệt RY50-32-250A chịu nhiệt độ lên đến 350°C là cơ chế tản nhiệt tự nhiên.

Theo tài liệu, dòng RY sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp cụm bơm gọn, đơn giản, giảm chi phí vận hành và vẫn bảo đảm yêu cầu về độ tin cậy.

Hạn chế phụ thuộc vào hệ thống nước làm mát

Nhờ cơ chế tản nhiệt tự nhiên, RY50-32-250A không cần bố trí thêm hệ thống nước làm mát truyền thống cho cụm bơm. Điều này đặc biệt thuận lợi khi thiết bị phải hoạt động trong dây chuyền dầu nóng liên tục.

Bộ làm kín phù hợp với điều kiện dầu nóng

Cụm làm kín của dòng RY sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt.

Khu vực làm kín nằm tại vị trí trục bơm đi qua nắp bơm, nơi chịu đồng thời tác động của nhiệt độ và chuyển động quay. Việc sử dụng phớt dầu chịu nhiệt cùng packing giúp cụm làm kín phù hợp hơn với điều kiện tuần hoàn dầu nóng.

Gia nhiệt sơ bộ là điều kiện quan trọng khi làm việc ở nhiệt độ cao

Khả năng chịu nhiệt đến 350°C không có nghĩa RY50-32-250A có thể được đưa từ trạng thái nguội lên nhiệt độ cao ngay lập tức.

Nhà sản xuất yêu cầu khi bơm dầu nóng phải gia nhiệt sơ bộ trước khi khởi động. Trong quá trình này:

• Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.

• Tốc độ tăng nhiệt không được vượt quá 50°C/giờ.

Hạn chế giãn nở nhiệt không đồng đều

Khi nhiệt độ tăng, thân bơm và các chi tiết kim loại sẽ giãn nở. Để bù sự thay đổi này, nhà sản xuất yêu cầu trong quá trình gia nhiệt sơ bộ phải nới bu lông cố định bơm khoảng 0,3–0,5 mm, sau khi gia nhiệt hoàn tất mới siết lại.

Đây là yêu cầu quan trọng giúp RY50-32-250A thích nghi dần với môi trường nhiệt độ cao.

Tách nước ở 100–130°C trước khi tiếp tục nâng nhiệt

Trong lần vận hành đầu tiên, khi dầu đạt khoảng 100–130°C, nhà sản xuất yêu cầu duy trì bơm tại vùng nhiệt độ này để tiến hành tách nước và khử ẩm trong hệ thống. Chỉ sau khi quá trình tách nước hoàn tất mới tiếp tục tăng lên nhiệt độ làm việc cao hơn.

Quá trình tăng nhiệt từng bước giúp giảm nguy cơ bất ổn khi hệ thống tiến đến vùng nhiệt độ cao.

350°C là giới hạn nhiệt độ tối đa

Điểm cần đặc biệt lưu ý là 350°C là giới hạn nhiệt độ tối đa của môi chất đối với dòng RY, không phải mức nhiệt được phép vượt qua.

Do đó, khi sử dụng RY50-32-250A, hệ thống cần được kiểm soát để nhiệt độ dầu luôn nằm trong phạm vi cho phép.

Theo dõi nhiệt độ trong quá trình vận hành

Nhà sản xuất yêu cầu thường xuyên kiểm tra:

• Nhiệt độ ổ trục.

• Nhiệt độ thân bơm.

• Độ rung.

• Áp suất cửa xả.

• Tình trạng tiếng ồn của bơm.

Việc theo dõi này đặc biệt quan trọng khi bơm làm việc ở vùng nhiệt độ cao gần giới hạn thiết kế.

Không dừng bơm khi dầu còn quá nóng

Sau quá trình vận hành ở nhiệt độ cao, RY50-32-250A không được dừng ngay khi dầu vẫn còn nóng.

Theo tài liệu, chỉ dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Sau đó mới đóng từ từ van xả và dừng động cơ.

Quy trình này giúp bơm tiếp tục duy trì tuần hoàn trong giai đoạn giảm nhiệt, hạn chế nhiệt tích tụ trong thân bơm.

Khả năng chịu nhiệt độ lên đến 350°C của Bơm dầu truyền nhiệt RY50-32-250A được hỗ trợ bởi thiết kế chuyên dụng cho dầu nóng, cơ chế tản nhiệt tự nhiên, cụm làm kín sử dụng packing kết hợp phớt dầu chịu nhiệt và quy trình kiểm soát giãn nở nhiệt rõ ràng.

Để RY50-32-250A làm việc ổn định ở nhiệt độ cao, cần đặc biệt tuân thủ yêu cầu gia nhiệt sơ bộ, tốc độ tăng nhiệt không quá 50°C/giờ, chênh lệch nhiệt không quá 40°C, thực hiện tách nước ở khoảng 100–130°C và không để nhiệt độ môi chất vượt quá 350°C. Đây là những điều kiện quan trọng để khai thác đúng khả năng chịu nhiệt của Bơm dầu truyền nhiệt RY50-32-250A.

Cấu tạo phớt làm kín kết hợp chèn tản nhiệt của Bơm dầu truyền nhiệt RY50-32-250A

Cấu tạo phớt làm kín kết hợp chèn tản nhiệt của Bơm dầu truyền nhiệt RY50-32-250A là một phần quan trọng giúp kiểm soát dầu tải nhiệt tại khu vực trục bơm khi thiết bị vận hành ở nhiệt độ cao. Theo tài liệu kỹ thuật dòng RY, cụm làm kín sử dụng bộ chèn làm kín (packing) kết hợp với phớt dầu cao su chịu nhiệt.

Cần hiểu chính xác rằng tài liệu không mô tả một chi tiết riêng có tên “chèn tản nhiệt”. Hệ thống gồm bộ chèn làm kín và phớt dầu chịu nhiệt, trong khi khả năng tản nhiệt được thực hiện bằng cơ chế tản nhiệt tự nhiên của kết cấu bơm.

Cụm làm kín của RY50-32-250A gồm những gì?

Trong kết cấu của dòng RY, khu vực làm kín chính bao gồm:

• Bộ chèn làm kín (packing).

• Phớt dầu cao su chịu nhiệt.

• Các chi tiết liên quan tại khu vực trục và nắp bơm.

Sơ đồ kết cấu trong tài liệu cũng thể hiện phớt dầu ở vị trí số 11 và bộ chèn làm kín ở vị trí số 12.

Hai bộ phận này phối hợp với nhau để hạn chế dầu tải nhiệt rò rỉ theo khe hở giữa trục và thân bơm.

Vai trò của bộ chèn làm kín

Bộ chèn làm kín được bố trí xung quanh khu vực trục đi qua nắp bơm. Khi trục quay, đây là vị trí có nguy cơ phát sinh rò rỉ dầu.

Packing tạo lớp cản cơ học quanh trục, giúp kiểm soát lượng dầu thoát ra ngoài trong quá trình Bơm dầu truyền nhiệt RY50-32-250A vận hành.

Theo tài liệu, khi bơm mới đưa vào sử dụng, bộ làm kín có thể xuất hiện rò rỉ nhẹ. Sau một thời gian chạy rà, lượng rò rỉ có xu hướng giảm dần và có thể hết.

Phớt dầu cao su chịu nhiệt hỗ trợ tăng độ kín

Bên cạnh packing, RY50-32-250A còn sử dụng phớt dầu cao su chịu nhiệt.

Phớt dầu tạo thêm một lớp làm kín tại khu vực trục, hỗ trợ hạn chế dầu đi ra ngoài và bảo vệ khu vực ổ trục khỏi ảnh hưởng của môi chất nóng.

Việc sử dụng phớt chịu nhiệt phù hợp với đặc điểm của dòng RY, bởi bơm được thiết kế cho dầu tải nhiệt có nhiệt độ môi chất không vượt quá 350°C.

Tuy nhiên, tài liệu không công bố riêng nhiệt độ chịu đựng tối đa của bản thân phớt cao su, vì vậy không nên hiểu rằng riêng phớt dầu được xác nhận chịu trực tiếp 350°C.

Sự kết hợp giữa packing và phớt dầu

Điểm đáng chú ý trong cấu tạo làm kín của RY50-32-250A là không chỉ sử dụng một chi tiết đơn lẻ.

Packing và phớt dầu chịu nhiệt phối hợp thành cụm làm kín, trong đó packing đảm nhiệm vai trò làm kín quanh trục, còn phớt dầu bổ sung khả năng kiểm soát dầu và bảo vệ khu vực phía sau cụm làm kín.

Kết cấu kết hợp này phù hợp với môi trường bơm dầu nóng, nơi trục phải quay liên tục trong khi dầu tải nhiệt được duy trì bên trong thân bơm.

Cơ chế tản nhiệt tự nhiên hỗ trợ cụm làm kín

Một đặc điểm quan trọng của dòng RY là sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Theo nhà sản xuất, thiết kế này giúp cụm bơm:

• Có kết cấu gọn hơn.

• Đơn giản hóa hệ thống.

• Giảm chi phí vận hành.

• Duy trì độ an toàn và độ tin cậy.

Đối với cụm phớt và packing, khả năng tản nhiệt của toàn bộ kết cấu bơm góp phần hạn chế ảnh hưởng nhiệt lên khu vực trục và làm kín khi dầu nóng được tuần hoàn liên tục.

Gia nhiệt từ từ giúp bảo vệ cụm phớt làm kín

Khi RY50-32-250A làm việc với dầu nóng, cụm làm kín không nên chịu sự thay đổi nhiệt độ quá nhanh.

Nhà sản xuất yêu cầu trước khi khởi động phải gia nhiệt sơ bộ và kiểm soát:

• Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không quá 40°C.

• Tốc độ tăng nhiệt không quá 50°C/giờ.

Gia nhiệt từ từ giúp trục, thân bơm, packing và các chi tiết làm kín thích nghi dần với điều kiện nhiệt độ cao, qua đó hạn chế ảnh hưởng của giãn nở nhiệt đột ngột tới độ kín.

Kiểm tra cụm làm kín trong quá trình vận hành

Để cụm phớt làm kín của Bơm dầu truyền nhiệt RY50-32-250A duy trì trạng thái ổn định, cần chú ý:

• Theo dõi hiện tượng rò dầu tại khu vực trục.

• Kiểm tra tình trạng packing.

• Kiểm tra phớt dầu khi tháo bảo dưỡng.

• Theo dõi nhiệt độ thân bơm và ổ trục.

• Không để bơm rung bất thường.

• Thay mới các chi tiết làm kín khi có dấu hiệu mòn, nứt hoặc hư hỏng.

Tài liệu quy định khi lắp ráp lại bơm phải kiểm tra toàn bộ chi tiết; những chi tiết bị mòn, nứt, biến dạng hoặc hư hỏng phải được thay mới.

Cấu tạo phớt làm kín kết hợp chèn tản nhiệt của Bơm dầu truyền nhiệt RY50-32-250A thực chất là sự kết hợp giữa bộ chèn làm kín (packing) và phớt dầu cao su chịu nhiệt, đồng thời được hỗ trợ bởi thiết kế tản nhiệt tự nhiên của dòng RY.

Kết cấu này giúp kiểm soát dầu tại khu vực trục trong quá trình bơm vận hành với môi chất nhiệt độ cao. Để cụm làm kín duy trì hiệu quả, cần gia nhiệt bơm từ từ, theo dõi rò rỉ và kiểm tra packing, phớt dầu định kỳ, đặc biệt khi RY50-32-250A phải làm việc lâu dài trong hệ thống tuần hoàn dầu nóng.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
