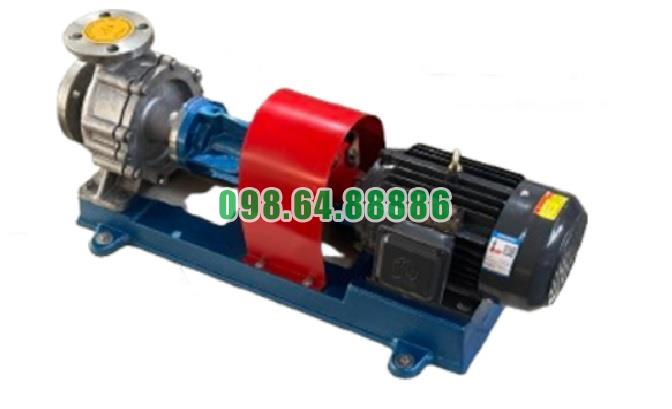

Bơm dầu truyền nhiệt RY80-50-250A và lợi ích từ thiết kế chuyên dụng cho dầu nóng
Bơm dầu truyền nhiệt RY80-50-250A được sử dụng trong các mạch tuần hoàn dầu nóng, nơi bơm phải duy trì lưu lượng và cột áp trong điều kiện nhiệt độ cao hơn nhiều so với các hệ thống bơm nước thông thường. Dầu truyền nhiệt có độ nhớt thay đổi theo nhiệt độ, có thể bị oxy hóa khi quá nhiệt và có nguy cơ rò rỉ gây mất an toàn. Vì vậy, bơm dùng cho dầu nóng cần có cấu hình phù hợp từ thân bơm, trục, phớt, ổ đỡ, vật liệu làm kín đến cách bố trí tản nhiệt.
Thiết kế chuyên dụng cho dầu nóng giúp RY80-50-250A làm việc ổn định hơn trong mạch gia nhiệt bồn phản ứng, bồn phối trộn, máy sấy, thiết bị cô đặc, bộ trao đổi nhiệt và đường ống cần duy trì nhiệt. Lợi ích không chỉ là chịu được nhiệt độ cao mà còn là khả năng hạn chế rò rỉ, giảm ảnh hưởng của giãn nở nhiệt, bảo vệ động cơ và duy trì tuần hoàn liên tục.
Đặc điểm của môi chất dầu truyền nhiệt ảnh hưởng đến thiết kế bơm
Độ nhớt thay đổi theo nhiệt độ
Dầu truyền nhiệt thường có độ nhớt cao khi nguội và loãng hơn khi nóng. Trong giai đoạn khởi động, RY80-50-250A phải hút và đẩy loại dầu có sức cản lớn hơn so với trạng thái vận hành ổn định.
Bơm chuyên dụng cho dầu nóng được lựa chọn theo điều kiện độ nhớt và nhiệt độ thực tế, không chỉ theo lưu lượng danh nghĩa. Cách lựa chọn này giúp hạn chế quá tải động cơ, giảm tổn thất trên đường hút và rút ngắn thời gian đưa mạch về trạng thái tuần hoàn ổn định.
Dầu có thể bị xuống cấp do quá nhiệt
Dầu truyền nhiệt bị giữ lâu tại vùng nhiệt cao có thể bị oxy hóa, tạo cặn và giảm khả năng truyền nhiệt. Cặn dầu làm tăng trở lực trong bộ lọc, áo bồn, bộ gia nhiệt và khoang bơm.
Thiết kế chuyên dụng cho dầu nóng phải bảo đảm bơm có lưu lượng tối thiểu, hạn chế vùng dầu đứng yên và phối hợp được với bộ gia nhiệt. Nhờ đó, dầu không bị gia nhiệt cục bộ quá mức khi hệ thống giảm tải hoặc khi các van thiết bị tiêu thụ nhiệt đóng.
Rò rỉ dầu nóng có mức độ nguy hiểm cao
Dầu truyền nhiệt rò rỉ ở nhiệt độ cao có thể tạo khói, bám lên bề mặt nóng và gây nguy cơ cháy. Vì vậy, các vị trí phớt trục, mặt ghép thân bơm và mặt bích phải được thiết kế để giảm khả năng rò rỉ và dễ quan sát khi có bất thường.
Bơm chuyên dụng thường được kết hợp với phớt, gioăng và vật liệu làm kín phù hợp với dầu nóng. Khu vực phớt cũng cần có khả năng tản nhiệt và được bố trí sao cho dầu rò có thể được thu gom an toàn.
Thiết kế thân bơm phù hợp với dầu nóng
Thân bơm chịu nhiệt và áp suất tuần hoàn
Thân bơm phải chịu được nhiệt độ dầu, áp suất làm việc và chu kỳ gia nhiệt – làm nguội lặp lại. Khi nhiệt độ thay đổi, thân bơm giãn nở và co lại. Nếu kết cấu không phù hợp, mặt ghép có thể mất độ kín hoặc khe hở giữa các chi tiết thay đổi.
Thiết kế dành cho dầu nóng phải kiểm soát biến dạng nhiệt của thân, nắp bơm và các vị trí lắp phớt. Điều này giúp duy trì sự ổn định của khoang bơm khi hệ thống chuyển từ trạng thái nguội sang nhiệt độ vận hành.
Khoang dòng chảy hạn chế vùng dầu ứ đọng
Dầu bị giữ trong các hốc nhỏ hoặc vùng dòng chảy yếu có thể bị quá nhiệt và tạo cặn. Cấu hình thân bơm cần hỗ trợ dòng dầu đi qua khoang bơm đều, hạn chế túi dầu đứng yên và tạo điều kiện xả dầu khi bảo dưỡng.
Khi khoang bơm dễ xả và dễ làm sạch, lượng dầu cũ còn lại trong bơm giảm. Điều này thuận lợi khi thay dầu, vệ sinh hệ thống hoặc chuyển sang loại dầu khác theo quy trình sản xuất.
Phù hợp với mạch tuần hoàn liên tục
Bơm dầu nóng thường làm việc trong thời gian dài, vì vậy thân bơm phải phối hợp được với đường bypass hoặc đường tuần hoàn tối thiểu. Khi thiết bị công nghệ giảm tải, dầu vẫn cần đi qua bơm và quay về mạch an toàn.
Khả năng làm việc ổn định ở chế độ lưu lượng phù hợp giúp hạn chế tăng nhiệt nội bộ, giảm rung và bảo vệ phớt, ổ bi trong quá trình chạy liên tục.
Thiết kế phớt chuyên dụng và lợi ích hạn chế rò rỉ
Phớt phù hợp với nhiệt độ và tốc độ trục
Phớt trục của RY80-50-250A phải được chọn theo nhiệt độ dầu, áp suất trong khoang phớt, tốc độ quay và tính chất hóa học của dầu. Phớt dùng cho nước hoặc dầu ở nhiệt độ thấp không mặc nhiên phù hợp với dầu truyền nhiệt.
Phớt đúng vật liệu giúp bề mặt làm kín giữ được độ ổn định khi nhiệt độ thay đổi. Điều này giảm nguy cơ chai gioăng, nứt vòng đệm hoặc mất áp lực tiếp xúc giữa các bề mặt ma sát.
Giảm nguy cơ dầu đi vào ổ bi và động cơ
Rò rỉ tại phớt không chỉ gây mất dầu mà còn có thể làm hỏng ổ bi, khớp nối và động cơ nếu dầu chảy theo trục hoặc bám vào các bộ phận lân cận. Thiết kế phớt và vùng bảo vệ phớt phù hợp giúp giới hạn đường lan của dầu.
Khu vực phớt nên có khay thu gom hoặc đường xả về vị trí an toàn. Việc này giúp phát hiện sớm rò rỉ và ngăn dầu nóng tiếp xúc trực tiếp với thiết bị điện.
Thuận tiện thay thế và kiểm tra
Cụm phớt được bố trí dễ tiếp cận giúp giảm thời gian bảo dưỡng và hạn chế phải tháo toàn bộ đường ống. Khi thay phớt, kỹ thuật viên có thể kiểm tra đồng thời độ nhẵn, độ đảo của trục và tình trạng ổ bi.
Tuy nhiên, khả năng tháo lắp thuận tiện không loại bỏ yêu cầu làm nguội, xả áp và thu hồi dầu trước khi bảo dưỡng. Dầu nóng còn trong khoang bơm vẫn có thể gây bỏng dù động cơ đã dừng.
Thiết kế trục và ổ đỡ cho điều kiện nhiệt cao
Hạn chế biến dạng và độ đảo của trục
Trục bơm chịu mô-men truyền động, tải thủy lực và ảnh hưởng của giãn nở nhiệt. Độ cứng và độ ổn định của trục có ý nghĩa trực tiếp đối với phớt và bánh công tác.
Trục bị võng hoặc đảo làm bề mặt phớt tiếp xúc không đều, gây mòn nhanh và rò dầu. Đồng thời, khe hở giữa bánh công tác và thân bơm có thể thay đổi, làm giảm hiệu suất thủy lực.
Ổ đỡ làm việc ổn định ở nhiệt độ cao
Ổ bi và hệ thống bôi trơn phải phù hợp với nhiệt độ khu vực lắp đặt. Nhiệt từ thân bơm có thể truyền đến trục và ổ đỡ, trong khi nhiệt môi trường quanh bơm tăng do bộ gia nhiệt và đường ống.
Thiết kế tản nhiệt, khoảng cách giữa vùng nóng và ổ đỡ, cùng với loại chất bôi trơn phù hợp giúp giảm nhiệt độ ổ bi. Khi ổ bi được bảo vệ tốt, rung giảm và phớt có điều kiện làm việc ổn định hơn.
Giảm tải lên khớp nối
Bơm dầu nóng cần được căn chỉnh chính xác với động cơ. Thiết kế bệ, vị trí ổ đỡ và trục phải hỗ trợ duy trì đồng tâm trong quá trình nhiệt độ thay đổi.
Khớp nối lệch làm tăng rung và tải lên ổ bi. Dầu nóng và đường ống giãn nở có thể làm sai lệch vị trí nếu bệ và giá đỡ không được thiết kế phù hợp. Kết cấu chuyên dụng phải phối hợp với đường ống có giá đỡ riêng và đoạn bù giãn nở.
Thiết kế cửa hút phù hợp với dầu có độ nhớt cao
Hạn chế tổn thất tại cửa hút
Đường hút của RY80-50-250A cần có kích thước phù hợp với lưu lượng và độ nhớt dầu. Cửa hút lớn giúp giảm vận tốc và giảm tổn thất, đặc biệt khi dầu còn nguội.
Đường hút phải ngắn, ít co nối và không bị thu nhỏ đột ngột. Bộ lọc và van phía trước bơm phải có trở lực phù hợp để không làm giảm áp suất hút đến mức gây rung hoặc xâm thực.
Giảm nguy cơ xâm thực và cuốn khí
Dầu nóng và điều kiện áp suất không phù hợp có thể làm bơm phát sinh xâm thực hoặc cuốn khí. Hiện tượng này làm giảm lưu lượng, tăng tiếng ồn, rung và gây hư hỏng bề mặt bánh công tác.
Bình giãn nở, cao độ đường hút và vị trí bơm phải được bố trí để duy trì điều kiện hút ổn định. Các điểm cao trên đường hút cần có phương án xả khí. Mối nối phải kín để không hút không khí vào mạch khi áp suất tại cửa hút thấp.
Hỗ trợ khởi động an toàn
Khi dầu nguội, độ nhớt tăng và bơm cần nhiều mô-men hơn. Thiết kế mạch hút phù hợp giúp giảm tải khởi động, rút ngắn thời gian đạt lưu lượng và hạn chế dòng điện tăng cao.
Trước khi cho bộ gia nhiệt hoạt động, cần xác nhận bơm đã có dầu và tuần hoàn ổn định. Thiết kế chuyên dụng cho dầu nóng luôn phải đi kèm trình tự khởi động phù hợp, vì bơm không thể bù cho một đường hút có thiết kế sai.
Lợi ích đối với hiệu suất truyền nhiệt
Duy trì lưu lượng dầu ổn định
Khi bơm duy trì lưu lượng đều, dầu được phân phối ổn định qua áo bồn, coil và bộ trao đổi nhiệt. Nhiệt độ bề mặt truyền nhiệt ít dao động hơn, giúp thiết bị công nghệ đạt nhiệt độ yêu cầu với thời gian ổn định.
Lưu lượng ổn định cũng giảm nguy cơ dầu bị giữ lâu tại bộ gia nhiệt. Nhờ đó, dầu ít bị phân hủy và bề mặt trao đổi nhiệt chậm hình thành cặn hơn.
Giảm chênh lệch nhiệt trong thiết bị
Dòng dầu đủ và liên tục giúp hạn chế vùng nóng, vùng lạnh trong áo bồn hoặc bộ trao đổi nhiệt. Điều này đặc biệt quan trọng với bồn phản ứng, bồn phối trộn và thiết bị cô đặc, nơi nhiệt độ không đồng đều có thể ảnh hưởng đến chất lượng sản phẩm.
Bơm chuyên dụng không tự động loại bỏ chênh lệch nhiệt nếu đường ống phân phối không cân bằng. Tuy nhiên, khi điểm làm việc đúng và hệ thống được thiết kế phù hợp, bơm tạo nền tảng ổn định cho việc cân bằng nhiệt.
Hỗ trợ điều khiển nhiệt độ chính xác
Dòng dầu ổn định giúp bộ điều khiển nhiệt phản ứng nhanh và nhất quán hơn với thay đổi công suất gia nhiệt. Khi bơm chạy không ổn định, tín hiệu nhiệt độ sản phẩm có thể dao động do nhiệt cấp vào thay đổi, khiến bộ điều khiển điều chỉnh không chính xác.
RY80-50-250A cần được vận hành trong vùng lưu lượng phù hợp, còn công suất gia nhiệt nên được điều chỉnh riêng. Không nên dùng việc đóng mở bơm liên tục để thay thế cho điều khiển công suất nhiệt.
Lợi ích đối với độ bền của dầu và hệ thống
Hạn chế dầu bị quá nhiệt cục bộ
Dầu tuần hoàn đủ giúp lấy nhiệt khỏi bộ gia nhiệt và phân phối đến thiết bị tiêu thụ. Khi tải giảm, đường bypass hoặc vòng tuần hoàn tối thiểu giúp dầu không bị giữ trong vùng nhiệt cao.
Điều kiện này làm giảm nguy cơ dầu bị oxy hóa, đổi màu, tạo cặn và mất khả năng truyền nhiệt. Khi dầu bền hơn, bơm, bộ lọc và bề mặt trao đổi nhiệt cũng ít chịu tác động của cặn hơn.
Giảm tắc nghẽn trong mạch
Dầu sạch và được tuần hoàn đúng lưu lượng sẽ hạn chế cặn tích tụ trong đường ống, bộ gia nhiệt và áo bồn. Bề mặt trao đổi nhiệt ít bị bám cặn giúp giảm trở lực, nhờ đó RY80-50-250A không phải làm việc với cột áp tăng dần.
Nếu dầu đã xuống cấp, thiết kế chuyên dụng của bơm không thể thay thế việc vệ sinh mạch và thay dầu. Thiết kế chỉ phát huy hiệu quả khi môi chất được kiểm soát đúng.
Giảm thời gian dừng để xử lý sự cố
Phớt phù hợp, ổ đỡ ổn định và kết nối dễ kiểm tra giúp phát hiện sớm rò rỉ, rung hoặc tăng nhiệt. Khi các bộ phận được bố trí dễ tiếp cận, việc thay phớt, kiểm tra khớp nối và vệ sinh lọc có thể thực hiện nhanh hơn.
Giảm thời gian bảo dưỡng giúp dây chuyền gia nhiệt duy trì khả năng sản xuất liên tục, đặc biệt ở các quy trình vận hành nhiều mẻ hoặc yêu cầu giữ nhiệt dài.
Thiết kế bơm và bảo vệ động cơ
Tách động cơ khỏi vùng nhiệt cao
Động cơ kéo bơm cần được bố trí cách nguồn bức xạ nhiệt và các vị trí có nguy cơ rò dầu. Thân bơm, ổ đỡ và khớp nối phải được thiết kế sao cho nhiệt không truyền trực tiếp quá mức đến động cơ.
Khu vực động cơ cần có thông gió, không bị che kín cửa làm mát và có khoảng cách bảo trì. Bơm chuyên dụng cho dầu nóng phải đi cùng phương án bảo vệ động cơ phù hợp, vì động cơ quá nhiệt vẫn có thể xảy ra dù dầu được tuần hoàn tốt.
Phối hợp với bảo vệ quá tải
Độ nhớt dầu cao, bộ lọc tắc, đường ống bị khóa hoặc bánh công tác cọ sát đều có thể làm dòng điện tăng. Rơ le quá tải, bảo vệ mất pha, lệch pha và cảm biến nhiệt cần được phối hợp để dừng động cơ trước khi hư hỏng.
Khi bảo vệ tác động, không nên reset liên tục. Cần kiểm tra nguyên nhân tăng dòng ở cả phần điện, phần cơ và mạch dầu.
Theo dõi nhiệt độ ổ bi và rung
Cảm biến nhiệt ổ bi và thiết bị đo rung giúp phát hiện ảnh hưởng của lệch trục, tải đường ống, thiếu bôi trơn hoặc hư hỏng ổ. Các dấu hiệu này thường xuất hiện trước khi phớt rò rõ rệt hoặc động cơ dừng.
Theo dõi xu hướng rung và nhiệt độ giúp lập kế hoạch bảo dưỡng trước khi sự cố lan sang trục, phớt và bánh công tác.
Lợi ích từ vật liệu làm kín và kết cấu mặt ghép
Gioăng chịu dầu và chịu nhiệt
Gioăng trong thân bơm, mặt bích và van phải tương thích với dầu truyền nhiệt. Gioăng phù hợp giữ độ đàn hồi khi nhiệt độ thay đổi, giảm nguy cơ rò tại các mặt ghép.
Mặt bích phải phẳng, sạch và được siết đều. Siết quá lỏng làm dầu rò khi nóng; siết quá chặt có thể làm gioăng biến dạng và mặt bích mất khả năng bù giãn nở.
Giảm rò rỉ trong chu kỳ nhiệt
Bơm dầu nóng thường chịu nhiều chu kỳ gia nhiệt – làm nguội. Vật liệu và kết cấu làm kín phải cho phép bù một phần giãn nở mà không làm mất áp lực tiếp xúc.
Độ kín ổn định giúp giảm thất thoát dầu, hạn chế mùi và khói dầu trong khu vực sản xuất, đồng thời bảo vệ bề mặt bơm và động cơ khỏi dầu nóng.
Điều kiện để lợi ích thiết kế được phát huy
Thiết kế chuyên dụng cho dầu nóng không thể bù cho việc chọn sai điểm làm việc hoặc vận hành sai quy trình. RY80-50-250A vẫn cần được lắp với đường hút đủ điều kiện, đường ống có giá đỡ riêng, bình giãn nở phù hợp và đường bypass khi thiết bị tiêu thụ nhiệt đóng.
Loại dầu phải đúng với phớt và vật liệu bơm. Bộ gia nhiệt chỉ được hoạt động khi có xác nhận lưu lượng. Động cơ phải được căn chỉnh và bảo vệ đầy đủ. Phớt, ổ bi, bộ lọc và các mối nối phải được kiểm tra theo nhiệt độ và thời gian vận hành thực tế.
Các thông số lưu lượng, cột áp, nhiệt độ, tốc độ quay, công suất động cơ và kích thước kết nối cần được đối chiếu với tài liệu của đúng nhà sản xuất. Không nên suy ra toàn bộ giới hạn kỹ thuật chỉ từ mã RY80-50-250A.
Ứng dụng Bơm dầu truyền nhiệt RY80-50-250A cho hệ thống gia nhiệt gián tiếp
Bơm dầu truyền nhiệt RY80-50-250A được sử dụng trong hệ thống gia nhiệt gián tiếp để tuần hoàn dầu nóng giữa nguồn gia nhiệt và thiết bị cần nhận nhiệt. Dầu không tiếp xúc trực tiếp với sản phẩm mà di chuyển trong đường ống, áo gia nhiệt, dàn ống hoặc bộ trao đổi nhiệt. Nhiệt lượng được truyền qua thành kim loại đến nguyên liệu, không khí hoặc môi chất trung gian trong dây chuyền.
Trong cấu hình này, RY80-50-250A giữ vai trò tạo dòng tuần hoàn liên tục. Bơm đưa dầu đã được gia nhiệt đến đúng vị trí sử dụng, duy trì lưu lượng qua bề mặt trao đổi nhiệt và đưa dầu hồi về nguồn nhiệt. Nhờ chu trình kín, hệ thống có thể cung cấp nhiệt ổn định mà không cần đưa lửa, khí nóng hoặc hơi nước tiếp xúc trực tiếp với sản phẩm.
Vị trí của bơm trong mạch gia nhiệt gián tiếp
Một hệ thống gia nhiệt gián tiếp thường gồm nguồn gia nhiệt, bơm tuần hoàn, đường ống cấp, thiết bị nhận nhiệt, đường ống hồi, van điều khiển và các cảm biến giám sát. RY80-50-250A nằm trên tuyến tuần hoàn, thường ở vị trí giúp dầu được cấp đều từ bồn hoặc đường hồi đến thiết bị gia nhiệt.
Dầu được làm nóng tại lò dầu hoặc bộ gia nhiệt. Sau đó, bơm tạo chênh lệch áp suất để đưa dầu qua đường ống cấp. Dầu đi qua áo bồn, dàn ống, bộ trao đổi nhiệt hoặc cụm gia nhiệt của máy sấy rồi quay về nguồn gia nhiệt. Chu trình này lặp lại trong suốt thời gian dây chuyền cần nhiệt.
Vị trí lắp đặt cần được xác định dựa trên điều kiện hút, nhiệt độ dầu, chiều dài đường ống và trở lực của thiết bị. Bố trí đúng giúp bơm làm việc ổn định, hạn chế lọt khí và giảm nguy cơ thiếu dầu tại cửa hút.
Truyền nhiệt qua áo gia nhiệt của bồn
Áo gia nhiệt được bố trí quanh thân hoặc đáy bồn để dầu nóng truyền nhiệt qua thành bồn vào nguyên liệu bên trong. RY80-50-250A đưa dầu qua khoang áo với lưu lượng phù hợp, giúp bề mặt tiếp xúc nhận nhiệt đều hơn.
Ứng dụng này phù hợp với bồn phản ứng, bồn phối trộn, bồn chứa, bồn cô đặc và bồn giữ nhiệt. Dầu không tiếp xúc trực tiếp với nguyên liệu nên giảm nguy cơ làm thay đổi thành phần, mùi hoặc độ sạch của sản phẩm.
Dòng dầu ổn định cũng giúp hạn chế vùng quá nóng sát thành bồn. Khi nhiệt được phân bố đều, nguyên liệu có điều kiện gia nhiệt đồng nhất hơn, đặc biệt trong các bồn có cánh khuấy hoặc nguyên liệu có độ nhớt cao.
Gia nhiệt cho bồn phản ứng
Trong bồn phản ứng, nhiệt độ có thể ảnh hưởng đến tốc độ phản ứng và chất lượng sản phẩm. RY80-50-250A tuần hoàn dầu nóng qua áo gia nhiệt để nâng nhiệt hoặc giữ nhiệt cho hỗn hợp bên trong.
Khi dầu đi đều quanh áo bồn, chênh lệch nhiệt giữa các khu vực được hạn chế. Hệ thống điều khiển có thể dựa trên nhiệt độ trong bồn, nhiệt độ dầu cấp và nhiệt độ dầu hồi để điều chỉnh công suất gia nhiệt.
Gia nhiệt gián tiếp phù hợp với các phản ứng cần tách nguồn nhiệt khỏi hóa chất. Nếu dầu nóng bị rò rỉ, hệ thống vẫn cần được dừng và xử lý ngay, nhưng trong điều kiện vận hành đúng, dầu được giữ trong mạch riêng biệt với vùng phản ứng.
Gia nhiệt cho bồn phối trộn và bồn giữ nhiệt
Một số nguyên liệu cần được giữ ở nhiệt độ nhất định để duy trì độ nhớt và khả năng phân tán. Nếu nhiệt độ giảm, nguyên liệu có thể đặc lại, khó khuấy hoặc khó bơm sang công đoạn tiếp theo.
RY80-50-250A đưa dầu nóng qua áo gia nhiệt của bồn phối trộn hoặc bồn giữ nhiệt. Dòng dầu liên tục giúp bồn duy trì nhiệt ổn định trong thời gian trộn, chờ cấp liệu hoặc chuẩn bị đóng gói.
Nhiệt độ cần được kiểm soát vừa đủ để bảo đảm độ chảy mà không làm nguyên liệu quá nóng. Việc phối hợp giữa bơm tuần hoàn, cảm biến nhiệt và bộ điều khiển giúp hệ thống đáp ứng tốt hơn khi mức nguyên liệu hoặc tốc độ khuấy thay đổi.
Gia nhiệt cho máy sấy gián tiếp
Trong máy sấy gián tiếp, dầu nóng truyền nhiệt qua dàn ống, tấm gia nhiệt hoặc bề mặt kim loại. Không khí hoặc nguyên liệu nhận nhiệt từ bề mặt này mà không tiếp xúc trực tiếp với dầu.
RY80-50-250A đưa dầu đến cụm trao đổi nhiệt của máy sấy, duy trì lưu lượng cần thiết trong suốt quá trình sấy. Khi dòng dầu ổn định, nhiệt độ không khí sấy hoặc bề mặt sấy ít dao động hơn.
Ứng dụng này phù hợp với các sản phẩm dạng bột, hạt, tinh thể, nguyên liệu hóa chất hoặc vật liệu cần kiểm soát độ ẩm. Gia nhiệt gián tiếp giúp hạn chế nguy cơ dầu làm nhiễm sản phẩm và hỗ trợ kiểm soát nhiệt theo từng giai đoạn sấy.
Cấp nhiệt cho bộ trao đổi nhiệt
Bộ trao đổi nhiệt sử dụng dầu nóng ở một phía và dòng cần gia nhiệt ở phía còn lại. Hai môi chất không trộn lẫn mà truyền nhiệt qua vách ngăn. RY80-50-250A duy trì dòng dầu qua thiết bị để giữ chênh lệch nhiệt cần thiết.
Nếu lưu lượng dầu quá thấp, nhiệt lượng truyền sang dòng sản phẩm có thể không đủ. Nếu lưu lượng dao động, nhiệt độ đầu ra của dòng cần gia nhiệt cũng thay đổi theo. Bơm giúp giữ tuần hoàn ổn định, tạo điều kiện để bộ trao đổi nhiệt làm việc đúng thiết kế.
Ứng dụng này có thể dùng để gia nhiệt nguyên liệu, làm nóng không khí, nâng nhiệt dung dịch hoặc giữ nhiệt cho một dòng công nghệ trước khi chuyển sang công đoạn tiếp theo.
Gia nhiệt đường ống và van công nghệ
Một số sản phẩm có độ nhớt cao hoặc có khả năng đông đặc, kết tinh khi nhiệt độ giảm. Đường ống, van và bộ lọc cần được giữ ấm để sản phẩm không bị bám lại hoặc làm tăng trở lực.
Dầu nóng có thể được đưa qua ống lồng, áo ống hoặc các bộ phận gia nhiệt bên ngoài tuyến công nghệ. RY80-50-250A duy trì dòng dầu qua các vị trí này, giúp nhiệt được phân phối liên tục dọc theo tuyến vận chuyển.
Cách ứng dụng này giúp hạn chế hiện tượng sản phẩm nguội tại đoạn ống dài, điểm chuyển hướng, cụm van hoặc vị trí xa nguồn gia nhiệt. Nhiệt độ cần được điều chỉnh theo đặc tính sản phẩm để tránh làm thay đổi chất lượng hoặc gây phân hủy cục bộ.
Gia nhiệt nguyên liệu có độ nhớt cao
Dầu, nhựa, keo, chất kết dính, phụ gia và một số dung dịch công nghiệp có thể khó chảy khi nhiệt độ thấp. Hệ thống gia nhiệt gián tiếp giúp giảm độ nhớt mà không cần đưa nguyên liệu tiếp xúc trực tiếp với bộ phận phát nhiệt.
RY80-50-250A tuần hoàn dầu qua áo bồn, ống lồng hoặc dàn gia nhiệt quanh thiết bị. Nhiệt được truyền qua thành kim loại, giúp nguyên liệu đạt độ chảy phù hợp để khuấy, bơm, định lượng hoặc phối trộn.
Dòng dầu ổn định giúp tránh tình trạng một vùng nguyên liệu quá loãng trong khi vùng khác vẫn đặc. Sự phân bố nhiệt đều hỗ trợ duy trì tính nhất quán của nguyên liệu trong suốt quá trình cấp liệu.
Giữ nhiệt cho thiết bị sau gia nhiệt
Không phải mọi ứng dụng đều cần tăng nhiệt nhanh. Một số công đoạn cần duy trì nhiệt ổn định trong thời gian dài để hoàn tất phản ứng, giữ độ nhớt hoặc chờ chuyển sang công đoạn kế tiếp.
RY80-50-250A duy trì tuần hoàn dầu nóng ở mức phù hợp, bù lại lượng nhiệt thất thoát qua thành thiết bị và đường ống. Khi hệ thống được cách nhiệt tốt, bơm giúp nguồn nhiệt phân phối đều mà không cần tăng công suất gia nhiệt liên tục.
Chế độ giữ nhiệt cần được tách khỏi chế độ gia nhiệt nhanh. Van điều tiết, cảm biến nhiệt và bộ điều khiển có thể được sử dụng để giảm lưu lượng hoặc giảm nhiệt độ dầu khi thiết bị đã đạt mức yêu cầu.
Hỗ trợ gia nhiệt theo nhiều vùng nhiệt
Một số dây chuyền gia nhiệt gián tiếp được chia thành nhiều vùng. Mỗi vùng có thể cần nhiệt độ hoặc lưu lượng dầu khác nhau tùy theo giai đoạn xử lý sản phẩm.
RY80-50-250A cung cấp dòng dầu cho mạch chính, sau đó dầu được phân phối qua các nhánh bằng van và đường ống. Các nhánh có thể cấp cho nhiều áo gia nhiệt, dàn ống hoặc vùng sấy.
Để tránh một nhánh nhận quá nhiều dầu, cần cân bằng trở lực và điều chỉnh van phù hợp. Cảm biến nhiệt tại từng vùng giúp xác định nơi đang thiếu hoặc thừa nhiệt, từ đó điều chỉnh hệ thống theo tải thực tế.
Duy trì nhiệt độ ổn định trong hệ thống kín
Hệ thống gia nhiệt gián tiếp thường vận hành trong mạch dầu kín. Dầu không bị tiêu hao trực tiếp mà liên tục nhận nhiệt, truyền nhiệt rồi hồi về nguồn gia nhiệt. RY80-50-250A giúp duy trì dòng chuyển động của dầu trong mạch này.
Mạch kín làm giảm nguy cơ dầu tiếp xúc với không khí và hạn chế thất thoát môi chất. Tuy nhiên, các vị trí như phớt trục, mặt bích, van và mối nối vẫn cần được kiểm tra để bảo đảm độ kín.
Khi mạch dầu kín và lưu lượng ổn định, hệ thống có thể kiểm soát nhiệt độ tốt hơn. Nhiệt độ dầu cấp và dầu hồi cho phép đánh giá lượng nhiệt đã truyền cho thiết bị sử dụng.
Kết hợp với hệ thống điều khiển nhiệt
RY80-50-250A có thể được tích hợp với cảm biến nhiệt độ, cảm biến áp suất, đồng hồ lưu lượng, van điều tiết và tủ điện. Các thiết bị này giúp giám sát dòng dầu và điều chỉnh nhiệt theo yêu cầu của dây chuyền.
Nhiệt độ dầu cấp cho biết mức nhiệt đưa đến thiết bị. Nhiệt độ dầu hồi phản ánh lượng nhiệt đã truyền đi và tình trạng tải của hệ thống. Áp suất hút và áp suất đẩy cho biết bơm có đang duy trì chênh áp phù hợp hay không.
Khi dữ liệu thay đổi bất thường, hệ thống có thể cảnh báo tình trạng thiếu dầu, tắc lọc, rò rỉ, mất lưu lượng hoặc tăng trở lực. Việc giám sát giúp hạn chế để sự cố nhỏ ảnh hưởng đến sản phẩm và thiết bị.
Chống rò rỉ dầu trong hệ thống gia nhiệt gián tiếp
Độ kín là yêu cầu quan trọng khi RY80-50-250A làm việc với dầu nóng. Phớt trục cần chịu nhiệt và tương thích với dầu truyền nhiệt. Gioăng mặt bích phải giữ được độ đàn hồi trong các chu kỳ nóng và nguội.
Đường ống cần được đỡ độc lập để không truyền trọng lượng hoặc lực giãn nở vào thân bơm. Khớp nối phải được căn chỉnh để giảm rung tác động đến phớt. Các mối nối phía hút phải kín để tránh không khí lọt vào làm dòng dầu dao động.
Khu vực quanh bơm cần được kiểm tra thường xuyên. Vết dầu, mùi dầu nóng hoặc cặn bám quanh phớt có thể là dấu hiệu rò rỉ. Khi phát hiện bất thường, cần dừng và cô lập hệ thống theo quy trình an toàn trước khi kiểm tra.
Bảo đảm điều kiện hút cho bơm tuần hoàn
RY80-50-250A chỉ duy trì dòng ổn định khi cửa hút được cấp đủ dầu. Mức dầu trong bồn, trạng thái van, độ thông thoáng của bộ lọc và tình trạng đường hút đều ảnh hưởng đến điều kiện hút.
Đường hút bị tắc hoặc có nhiều khí có thể làm bơm rung, phát tiếng ồn và giảm lưu lượng. Dầu quá nguội cũng có thể có độ nhớt cao, làm tăng sức cản khi đi vào buồng bơm.
Trước khi khởi động, cần kiểm tra dầu đã có trong mạch, các van ở đúng vị trí và đường hút không bị chặn. Không nên cho bơm chạy khô hoặc chạy khi chưa bảo đảm dầu có thể tuần hoàn.
Lựa chọn bơm theo mạch gia nhiệt gián tiếp
Để RY80-50-250A phát huy hiệu quả, cần đối chiếu lưu lượng và cột áp của bơm với tổng trở lực của hệ thống. Tổng trở lực bao gồm đường ống, van, bộ lọc, áo gia nhiệt, dàn ống, bộ trao đổi nhiệt và các nhánh phân phối.
Nhiệt độ làm việc và độ nhớt của dầu cũng cần được đưa vào quá trình lựa chọn. Bơm phải làm việc với loại dầu phù hợp, trong giới hạn nhiệt độ cho phép và ở tốc độ quay đáp ứng yêu cầu truyền nhiệt.
Nếu chọn bơm thiếu cột áp, các thiết bị ở xa có thể không nhận đủ dầu. Nếu chọn quá lớn, hệ thống có thể tăng tiêu thụ điện và tạo tải không cần thiết lên đường ống. Thông số phù hợp giúp dòng dầu ổn định mà không làm bơm hoạt động quá giới hạn.
Bảo dưỡng bơm và mạch dầu
Bảo dưỡng RY80-50-250A cần gắn với việc kiểm tra toàn bộ mạch gia nhiệt gián tiếp. Phớt, ổ trục, khớp nối, cánh bơm, bộ lọc, van và mặt bích đều có thể ảnh hưởng đến lưu lượng dầu.
Phớt rò rỉ làm mất dầu và có thể kéo không khí vào phía hút. Ổ trục mòn làm trục rung. Khớp nối lệch làm tăng tải lên cụm phớt. Cánh bơm bám cặn hoặc mòn làm giảm khả năng tạo áp.
Dầu truyền nhiệt cũng cần được kiểm tra tình trạng. Dầu bị oxy hóa, lẫn nước hoặc chứa nhiều cặn có thể làm tăng độ nhớt, giảm hiệu suất truyền nhiệt và ảnh hưởng đến tuổi thọ của bơm. Vệ sinh bộ lọc và kiểm tra đường ống giúp duy trì trở lực trong giới hạn phù hợp.
Hiệu quả của RY80-50-250A trong gia nhiệt gián tiếp
Ứng dụng Bơm dầu truyền nhiệt RY80-50-250A cho hệ thống gia nhiệt gián tiếp tập trung vào việc duy trì dòng dầu nóng liên tục qua các thiết bị nhận nhiệt. Bơm có thể cấp nhiệt cho áo bồn, bồn phản ứng, bồn phối trộn, máy sấy, bộ trao đổi nhiệt, đường ống và các tuyến công nghệ cần giữ nhiệt.
Dầu được tách khỏi sản phẩm, còn nhiệt được truyền qua thành kim loại hoặc bề mặt trao đổi. Cách vận hành này hỗ trợ kiểm soát nhiệt độ, giảm nguy cơ tiếp xúc trực tiếp giữa sản phẩm và nguồn nhiệt, đồng thời giúp nhiều thiết bị sử dụng chung một mạch dầu.
RY80-50-250A đạt hiệu quả cao khi được lựa chọn đúng lưu lượng, cột áp và nhiệt độ làm việc; đường ống được thiết kế phù hợp; cụm phớt bảo đảm độ kín; dầu được duy trì ở trạng thái tốt và hệ thống được giám sát thường xuyên. Khi các điều kiện này được đáp ứng, bơm trở thành bộ phận trung tâm giúp hệ thống gia nhiệt gián tiếp truyền nhiệt ổn định và phục vụ liên tục cho dây chuyền sản xuất.

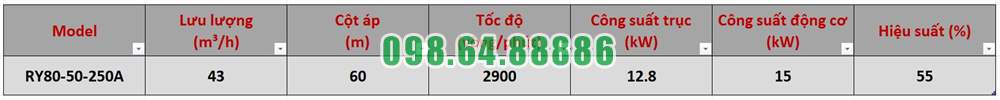

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

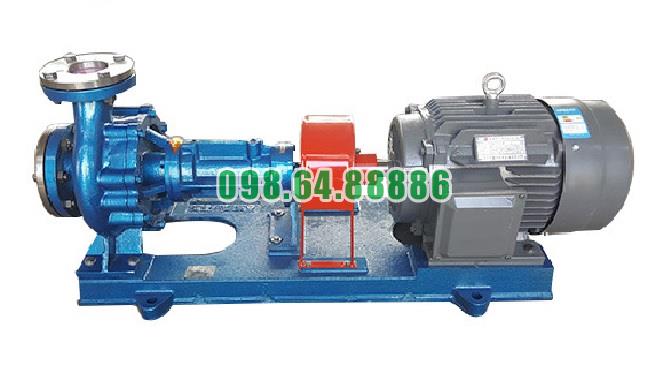

Hình ảnh thực tế bơm dầu truyền nhiệt RY
