Bơm dầu truyền nhiệt RY50-32-200A sử dụng cơ chế tản nhiệt tự nhiên hiện đại nhằm hỗ trợ thiết bị làm việc ổn định trong môi trường dầu truyền nhiệt có nhiệt độ cao. Thay vì phụ thuộc vào hệ thống làm mát bằng nước, dòng RY được thiết kế theo hướng tận dụng khả năng tản nhiệt tự nhiên của kết cấu bơm, qua đó hạn chế nhiệt truyền từ khu vực thân bơm về phía cụm ổ trục.
Đây là đặc điểm phù hợp với những hệ thống tuần hoàn dầu nóng công nghiệp cần thiết bị có cấu hình gọn, ít phụ trợ và thuận tiện cho quá trình vận hành lâu dài.
Khi RY50-32-200A vận chuyển dầu nóng, thân bơm là khu vực tiếp xúc trực tiếp với môi chất có nhiệt độ cao. Nhiệt lượng từ đây có xu hướng truyền dọc theo trục và các chi tiết kim loại về phía cụm ổ bi.
Thiết kế tản nhiệt tự nhiên giúp giải phóng một phần nhiệt ra môi trường trước khi lượng nhiệt này ảnh hưởng quá lớn đến các bộ phận phía sau.
Nhờ đó, cụm ổ trục có điều kiện làm việc ổn định hơn trong khi phía bơm vẫn liên tục tiếp xúc với dầu nóng.
Một ưu điểm đáng chú ý của cơ chế tản nhiệt tự nhiên trên RY50-32-200A là không cần bố trí hệ thống nước làm mát riêng cho bơm.
Điều này giúp giảm bớt các thành phần phụ trợ như đường cấp nước, đường hồi nước, van và các đầu nối làm mát.
Trong nhà máy, việc giảm phụ thuộc vào nước làm mát có thể giúp hệ thống lắp đặt gọn hơn, đồng thời giảm số lượng thiết bị phụ cần theo dõi trong quá trình vận hành.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa không vượt quá 350°C.
Trong điều kiện này, khả năng kiểm soát nhiệt truyền từ thân bơm về ổ trục có ý nghĩa rất quan trọng.
Cơ chế tản nhiệt tự nhiên giúp RY50-32-200A thích nghi tốt hơn với đặc thù của hệ thống dầu nóng, nơi bơm có thể phải làm việc trong thời gian dài ở nhiệt độ cao.
Tuy nhiên, nhiệt độ 350°C là giới hạn tối đa của môi chất, không phải nhiệt độ bắt buộc phải duy trì trong mọi ứng dụng.
Ổ bi có nhiệm vụ đỡ và định vị trục bơm khi RY50-32-200A vận hành ở tốc độ khoảng 2.900 vòng/phút.
Nếu nhiệt từ thân bơm truyền quá nhiều về cụm ổ bi, điều kiện làm việc của vòng bi và chất bôi trơn có thể bị ảnh hưởng.
Thiết kế tản nhiệt tự nhiên giúp hạn chế lượng nhiệt truyền về khu vực này, từ đó hỗ trợ ổ bi duy trì trạng thái làm việc phù hợp hơn.
Đây là một trong những lợi ích trực tiếp của cơ chế tản nhiệt trên dòng RY.
Nhiệt độ cao có thể ảnh hưởng đến điều kiện làm việc của dầu hoặc mỡ bôi trơn trong cụm ổ trục.
Khi nhiệt từ thân bơm được hạn chế truyền về phía sau, chất bôi trơn có điều kiện duy trì trạng thái ổn định hơn.
Điều này giúp giảm nguy cơ ổ bi làm việc trong môi trường quá nóng, đồng thời hỗ trợ trục quay đều trong suốt quá trình bơm vận hành.
Một hệ thống làm mát bằng nước sẽ cần thêm nhiều thành phần phụ trợ. Ngược lại, tản nhiệt tự nhiên giúp RY50-32-200A có kết cấu vận hành đơn giản hơn.
Điều này mang lại lợi ích trong quá trình:
Cấu hình đơn giản hơn cũng giúp người vận hành dễ quan sát tình trạng thực tế của bơm.
Ở những nhà máy có nguồn nước làm mát hạn chế hoặc không muốn bổ sung thêm một vòng nước riêng cho bơm, thiết kế tản nhiệt tự nhiên là một lợi thế đáng kể.
RY50-32-200A có thể thực hiện nhiệm vụ tuần hoàn dầu nóng mà không cần phụ thuộc vào một hệ thống cấp nước làm mát bổ sung theo kiểu truyền thống.
Điều này giúp giảm thêm một yếu tố có thể ảnh hưởng đến tính liên tục của dây chuyền.
Hệ thống dầu truyền nhiệt thường yêu cầu bơm hoạt động liên tục trong suốt thời gian dây chuyền cần cung cấp nhiệt.
Khi RY50-32-200A làm việc liên tục, nhiệt từ thân bơm cũng liên tục truyền về các bộ phận khác.
Cơ chế tản nhiệt tự nhiên giúp hạn chế hiện tượng tích tụ nhiệt quá mức tại cụm ổ trục, qua đó hỗ trợ bơm duy trì trạng thái vận hành ổn định hơn trong thời gian dài.
Mặc dù RY50-32-200A có thiết kế tản nhiệt tự nhiên, điều này không có nghĩa có thể tăng nhiệt tùy ý.
Trong quá trình gia nhiệt sơ bộ, tốc độ tăng nhiệt cần được giữ không quá 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C.
Tản nhiệt tự nhiên chỉ là một đặc điểm hỗ trợ kết cấu bơm. Muốn thiết bị làm việc bền bỉ, quá trình tăng và giảm nhiệt vẫn phải được kiểm soát theo đúng yêu cầu vận hành.
Một trong những giá trị dễ nhận thấy của cơ chế này là làm giảm nhu cầu lắp thêm hệ thống làm mát phụ.
Nhờ đó, khu vực đặt bơm có thể tập trung vào các thành phần chính của hệ thống dầu truyền nhiệt:
Đường hút → RY50-32-200A → đường xả → thiết bị sử dụng nhiệt → đường dầu hồi.
Việc giảm đường nước làm mát giúp hệ thống bớt phức tạp và thuận tiện hơn trong công tác bố trí thiết bị.
Bơm dầu truyền nhiệt RY50-32-200A sử dụng cơ chế tản nhiệt tự nhiên hiện đại nhằm hạn chế nhiệt truyền từ khu vực thân bơm về cụm ổ trục trong quá trình vận chuyển dầu nóng.
Thiết kế này giúp bơm không phụ thuộc vào hệ thống nước làm mát riêng, đồng thời hỗ trợ ổ bi, trục và chất bôi trơn duy trì điều kiện làm việc phù hợp hơn. Bên cạnh đó, việc giảm thiết bị phụ trợ còn giúp hệ thống gọn hơn, dễ lắp đặt và thuận tiện hơn trong bảo dưỡng.
Đối với một model chuyên dùng cho dầu truyền nhiệt có nhiệt độ môi chất tối đa đến 350°C, cơ chế tản nhiệt tự nhiên là một đặc điểm đáng chú ý, góp phần giúp RY50-32-200A phù hợp với các hệ thống tuần hoàn dầu nóng công nghiệp cần vận hành liên tục và ổn định
Bơm dầu truyền nhiệt RY50-32-200A có khả năng làm việc liên tục trong các hệ thống dầu nóng công nghiệp có điều kiện nhiệt độ cao, nơi thiết bị phải duy trì dòng môi chất trong thời gian dài và chịu ảnh hưởng thường xuyên của nhiệt từ dầu truyền nhiệt. Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ quay 2.900 vòng/phút, model này được thiết kế hướng tới nhiệm vụ tuần hoàn dầu nóng ổn định trong dây chuyền sản xuất.
Tuy nhiên, “môi trường khắc nghiệt” đối với RY50-32-200A cần được hiểu đúng là điều kiện nhiệt độ cao và chế độ vận hành công nghiệp kéo dài. Bơm được sử dụng với môi chất ăn mòn yếu và không chứa hạt rắn, vì vậy không nên hiểu rằng thiết bị phù hợp với mọi hóa chất ăn mòn mạnh hoặc chất lỏng có nhiều tạp chất.
Yếu tố nổi bật nhất giúp RY50-32-200A thích nghi với điều kiện vận hành khắc nghiệt là khả năng phục vụ môi chất có nhiệt độ cao.
Dòng RY được thiết kế cho chất lỏng có nhiệt độ tối đa tới 350°C. Đây là điều kiện làm việc cao hơn nhiều so với các hệ thống bơm nước hoặc bơm chất lỏng thông thường.
Trong quá trình sản xuất, thân bơm, trục, bộ làm kín và cụm ổ bi phải liên tục chịu ảnh hưởng của nhiệt truyền từ môi chất. Vì vậy, thiết kế dành riêng cho dầu tải nhiệt là yếu tố quan trọng giúp RY50-32-200A có thể làm việc trong các hệ thống nhiệt công nghiệp.
RY50-32-200A thuộc dòng bơm sử dụng cơ chế tản nhiệt tự nhiên, thay cho hệ thống làm mát bằng nước truyền thống.
Điểm này đặc biệt có giá trị khi bơm phải hoạt động liên tục. Nhiệt từ khu vực bơm được kiểm soát thông qua kết cấu tản nhiệt của thiết bị mà không cần phụ thuộc vào một mạng nước làm mát riêng.
Việc giảm phụ thuộc vào hệ thống làm mát bên ngoài cũng giúp hạn chế trường hợp hoạt động của bơm bị ảnh hưởng chỉ vì mất nước làm mát hoặc gặp sự cố ở đường nước phụ trợ.
RY50-32-200A hoạt động ở tốc độ khoảng 2.900 vòng/phút, vì vậy sự ổn định của trục rất quan trọng khi bơm phải chạy trong thời gian dài.
Trục được đỡ và định vị bởi hai ổ bi nằm trong thân ổ trục. Các ổ bi giúp hạn chế dao động của rôto và duy trì vị trí chính xác của trục trong quá trình bánh công tác quay tốc độ cao.
Khi ổ bi được bôi trơn đúng yêu cầu và kiểm tra định kỳ, cụm trục có điều kiện duy trì chuyển động ổn định hơn trong chế độ vận hành liên tục.
Khả năng làm việc dài hạn của RY50-32-200A phụ thuộc rất nhiều vào trạng thái bôi trơn của ổ bi.
Dòng RY sử dụng phương án bôi trơn riêng cho từng phía. Ổ bi phía bánh công tác sử dụng dầu truyền nhiệt sạch trong buồng ổ bi, trong khi phía khớp nối sử dụng mỡ hỗn hợp gốc canxi ZFG-2.
Việc duy trì đúng chất bôi trơn giúp hạn chế ma sát và tăng nhiệt bất thường tại ổ bi, đặc biệt khi trục phải quay liên tục ở khoảng 2.900 vòng/phút.
Đây là một trong những điều kiện quan trọng để bơm duy trì khả năng làm việc ổn định trong môi trường nhiệt độ cao.
Cụm rôto của RY50-32-200A gồm trục, bánh công tác và đai ốc giữ bánh công tác.
Động cơ truyền mô-men qua khớp nối mềm tới trục. Trục tiếp tục làm bánh công tác quay và truyền năng lượng cho dòng dầu.
Chuỗi truyền động diễn ra liên tục:
Động cơ 4 kW → khớp nối → trục → bánh công tác → dầu truyền nhiệt.
Kết cấu truyền động trực tiếp giúp giảm số lượng bộ phận trung gian, phù hợp với yêu cầu vận hành kéo dài của hệ thống tuần hoàn dầu nóng.
RY50-32-200A sử dụng khớp nối mềm kiểu ba chấu giữa động cơ và trục bơm.
Khớp nối vừa truyền mô-men vừa tạo một mức linh hoạt nhất định giữa hai đầu trục, giúp hệ truyền động thích nghi với những sai lệch rất nhỏ trong phạm vi cho phép.
Điều này có ý nghĩa khi bơm phải chạy nhiều giờ liên tục, bởi rung động và tải phụ kéo dài có thể ảnh hưởng tới ổ bi, trục và bộ làm kín.
Tuy nhiên, khớp nối mềm không thay thế cho việc căn tâm. Hai trục vẫn phải được căn chỉnh chính xác để duy trì độ ổn định lâu dài.
Khả năng làm việc liên tục còn được thể hiện ở việc RY50-32-200A duy trì lưu lượng 16 m³/h tại điểm làm việc công bố.
Dòng dầu liên tục có ý nghĩa đặc biệt trong hệ thống nhiệt bởi dầu không chỉ là chất lỏng được bơm mà còn là môi chất vận chuyển nhiệt.
Khi dầu liên tục được đưa qua nguồn gia nhiệt và thiết bị sử dụng nhiệt, hệ thống có điều kiện duy trì nhiệt ổn định hơn trong thời gian sản xuất kéo dài.
Do đó, khả năng duy trì lưu lượng ổn định là một trong những yếu tố trực tiếp giúp RY50-32-200A phục vụ dây chuyền vận hành liên tục.
Hệ thống dầu nóng công nghiệp thường có đường ống dài, nhiều van, co cút và thiết bị trao đổi nhiệt.
Các thành phần này tạo ra trở lực liên tục đối với dòng dầu.
Cột áp 32 m của RY50-32-200A cung cấp năng lượng để dầu vượt qua tổng trở lực của hệ thống khi mạng đường ống được thiết kế phù hợp.
Nhờ đó, bơm có thể duy trì quá trình:
hút dầu → truyền năng lượng → đẩy dầu qua hệ thống → dầu hồi về nguồn nhiệt
trong thời gian dài mà không phải thay đổi nguyên lý vận hành.
Khả năng chịu nhiệt của bơm không có nghĩa thiết bị có thể được đưa từ trạng thái nguội lên nhiệt độ cao một cách đột ngột.
Trước khi vận hành với dầu nóng, RY50-32-200A cần được làm nóng trước.
Chênh lệch giữa nhiệt độ dầu phía hút và nhiệt độ thân bơm được yêu cầu không vượt quá khoảng 40°C, trong khi tốc độ gia nhiệt không nên lớn hơn 50°C mỗi giờ.
Việc tăng nhiệt từ từ giúp các chi tiết cơ khí thích nghi dần với hiện tượng giãn nở nhiệt và hạn chế ứng suất do thay đổi nhiệt độ quá nhanh.
Đây là yêu cầu rất quan trọng nếu muốn bơm duy trì khả năng vận hành lâu dài trong điều kiện nhiệt độ cao.
Trong lần vận hành đầu hoặc khi hệ thống có khả năng chứa hơi ẩm, dầu được giữ ở khoảng 100–130°C trong một giai đoạn để thực hiện quá trình loại nước.
Ở giai đoạn này có thể xuất hiện rung nhẹ do nước và hơi thoát khỏi hệ thống. Sau khi quá trình loại nước hoàn thành, nhiệt độ mới tiếp tục được nâng lên.
Việc xử lý đúng giai đoạn này giúp hạn chế tình trạng hơi nước ảnh hưởng đến độ ổn định của dòng dầu khi hệ thống chuyển sang vận hành ở nhiệt độ cao hơn.
Khi một bơm hoạt động liên tục, rung động nhỏ kéo dài cũng có thể tác động tới ổ bi, khớp nối, bộ làm kín và trục.
Đối với dòng RY, biên độ rung trong quá trình hoạt động được yêu cầu không vượt quá khoảng 0,06 mm.
Nếu xuất hiện rung động bất thường, cần dừng và kiểm tra nguyên nhân thay vì tiếp tục để bơm hoạt động.
Kiểm soát rung động là một trong những yếu tố trực tiếp giúp RY50-32-200A duy trì trạng thái cơ khí ổn định trong thời gian dài.
Một điều kiện quan trọng để RY50-32-200A làm việc liên tục là phải duy trì lưu lượng phù hợp.
Dòng RY không được khuyến nghị hoạt động kéo dài dưới 30% lưu lượng thiết kế.
Với RY50-32-200A có lưu lượng 16 m³/h, giới hạn 30% tương đương khoảng 4,8 m³/h.
Nếu bơm thường xuyên bị ép hoạt động ở lưu lượng quá thấp, điều kiện thủy lực bên trong bơm trở nên không thuận lợi và có thể ảnh hưởng tới độ ổn định lâu dài.
Nếu hệ thống cần lưu lượng nhỏ hơn nhiều, nên lựa chọn bơm nhỏ hơn hoặc bố trí đường bypass phù hợp.
RY50-32-200A là bơm ly tâm nên cần được mồi đầy dầu trước khi khởi động.
Bánh công tác phải luôn có môi chất để truyền năng lượng. Nếu đường hút thiếu dầu hoặc có nhiều không khí, bơm không thể duy trì điều kiện làm việc ổn định.
Trước khi khởi động cần kiểm tra đường hút, mở đầy van hút và bảo đảm thân bơm đã được mồi đầy môi chất.
Đây là điều kiện cơ bản nhưng đặc biệt quan trọng đối với một thiết bị dự kiến vận hành liên tục.
Khả năng làm việc liên tục của RY50-32-200A không chỉ đến từ kết cấu thiết bị mà còn phụ thuộc lớn vào cách vận hành.
Những điều kiện quan trọng gồm:
Khi những điều kiện này được duy trì, các bộ phận chính có điều kiện làm việc ổn định hơn trong các ca sản xuất kéo dài.
Khả năng hoạt động bền bỉ còn phụ thuộc vào cách bơm được dừng sau khi làm việc.
Đối với dòng RY, chỉ nên dừng bơm khi nhiệt độ môi chất giảm xuống dưới khoảng 100°C.
Sau đó mới từ từ đóng van xả và dừng động cơ. Rôto cần được để giảm tốc tự nhiên, không nên hãm đột ngột.
Quy trình này giúp hạn chế sốc nhiệt và tác động cơ học không cần thiết lên trục, ổ bi và các chi tiết bên trong.
RY50-32-200A dù được thiết kế cho hệ thống dầu nóng vẫn cần được bảo dưỡng theo kế hoạch.
Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo, vệ sinh và kiểm tra. Nếu phát hiện rỗ, xước, đổi màu, cháy hoặc khe hở bất thường thì cần thay thế.
Việc chủ động kiểm tra ổ bi, khớp nối, bộ làm kín và hệ thống bôi trơn giúp phát hiện các dấu hiệu xuống cấp trước khi chúng phát triển thành sự cố phải dừng bơm.
Đây là yếu tố quan trọng để duy trì khả năng vận hành liên tục trong môi trường công nghiệp.
Khi nói RY50-32-200A có khả năng làm việc trong môi trường khắc nghiệt, cần tránh hiểu quá rộng.
Điểm mạnh của bơm là nhiệt độ môi chất cao và chế độ tuần hoàn công nghiệp kéo dài. Điều kiện môi chất vẫn phải phù hợp với thiết kế: chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Do đó, bơm không nên được mặc định sử dụng cho chất lỏng chứa cặn, hạt mài mòn hoặc hóa chất có tính ăn mòn mạnh nếu chưa xác nhận khả năng tương thích vật liệu.
Khả năng làm việc liên tục trong môi trường khắc nghiệt của Bơm dầu truyền nhiệt RY50-32-200A chủ yếu được thể hiện ở khả năng phục vụ hệ thống dầu nóng nhiệt độ cao, với môi chất có thể đạt tối đa tới 350°C, kết hợp kết cấu trục – ổ bi ổn định và thiết kế tản nhiệt tự nhiên.
Với động cơ 4 kW, tốc độ 2.900 vòng/phút, lưu lượng 16 m³/h và cột áp 32 m, RY50-32-200A có thể duy trì dòng dầu tuần hoàn liên tục trong các dây chuyền có yêu cầu phù hợp.
Khả năng vận hành bền bỉ của bơm được phát huy tốt nhất khi gia nhiệt từ từ, bảo đảm đủ dầu, duy trì lưu lượng không quá thấp, bôi trơn đúng cách, kiểm soát rung động và bảo dưỡng ổ bi định kỳ. Chính sự kết hợp giữa thiết kế dành cho dầu nóng và quy trình vận hành đúng giúp RY50-32-200A đáp ứng tốt những hệ thống công nghiệp phải làm việc nhiều giờ liên tục trong điều kiện nhiệt độ cao

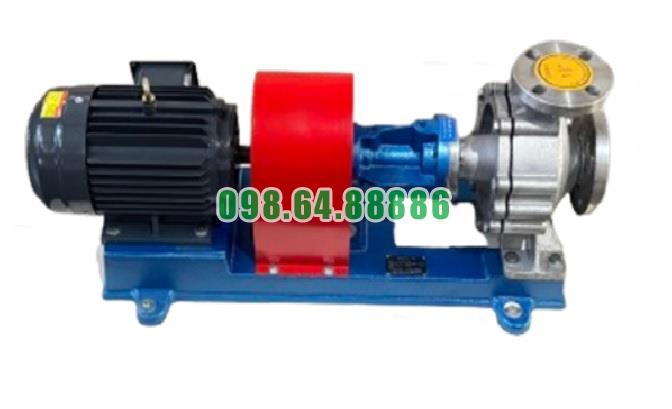

Bơm dầu nhiệt độ cao RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m
