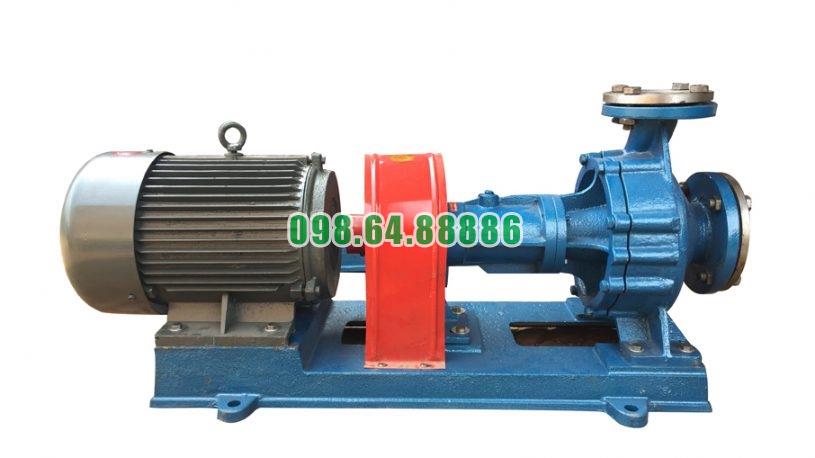

Chức năng của khớp nối mềm ba chấu trên Bơm dầu truyền nhiệt RY65-40-200 là truyền mô-men từ động cơ sang trục bơm, đồng thời tạo liên kết linh hoạt giữa hai cụm quay. Theo tài liệu dòng RY, bơm và động cơ được lắp trên cùng bệ và kết nối thông qua khớp nối ba chấu.
Khi động cơ hoạt động, trục động cơ quay và truyền chuyển động qua khớp nối mềm ba chấu sang trục bơm.
Trục bơm tiếp tục làm bánh công tác quay để tạo dòng dầu truyền nhiệt. Chuỗi truyền động có thể hiểu đơn giản:
Động cơ → khớp nối mềm ba chấu → trục bơm → bánh công tác.
Khớp nối vì vậy là bộ phận trung gian trực tiếp trong quá trình truyền cơ năng.
Khớp nối mềm ba chấu không tạo liên kết hoàn toàn cứng giữa trục động cơ và trục bơm.
Đặc tính mềm giúp mối nối có khả năng thích nghi với những sai lệch rất nhỏ còn lại sau khi căn chỉnh hai trục.
Trong thực tế lắp đặt, việc đạt độ đồng tâm tuyệt đối giữa hai trục rất khó. Khớp nối mềm hỗ trợ hệ truyền động làm việc ổn định hơn khi tồn tại sai lệch nhỏ.
Tuy nhiên, khớp nối không thay thế cho quá trình căn chỉnh chính xác. Trục bơm và trục động cơ vẫn phải được căn đồng tâm đúng yêu cầu trước khi vận hành.
Một chức năng quan trọng khác của khớp nối mềm ba chấu trên Bơm dầu truyền nhiệt RY65-40-200 là hạn chế sự truyền trực tiếp của một phần rung động giữa động cơ và bơm.
Phần liên kết mềm tạo vùng đệm giữa hai cụm quay, giúp giảm tác động của các xung lực nhỏ trong quá trình truyền mô-men.
Nhờ đó, hệ trục và ổ bi có điều kiện làm việc ổn định hơn khi bơm được lắp đặt đúng kỹ thuật.
Trục RY65-40-200 được đỡ bởi hai ổ bi. Nếu rung hoặc va đập từ động cơ truyền trực tiếp quá lớn sang bơm, ổ bi và trục có thể chịu thêm tải không mong muốn.
Khớp nối mềm giúp giảm một phần tác động cơ học này, qua đó hỗ trợ bảo vệ cụm trục trong quá trình vận hành.
Khớp nối ba chấu còn giúp việc tách động cơ khỏi bơm thuận tiện hơn.
Theo trình tự tháo lắp của dòng RY, khi cần bảo dưỡng, kỹ thuật viên có thể tháo các bulông cố định động cơ, tách động cơ khỏi bệ và tháo khớp nối trước khi tiếp tục xử lý các bộ phận bên trong bơm.
Cách bố trí này giúp động cơ và bơm có thể được kiểm tra riêng biệt.
Nếu khớp nối bị lắp lệch hoặc hai trục không đồng tâm, bơm có thể xuất hiện rung, tiếng ồn và tăng tải lên ổ bi.
Vì vậy, khi RY65-40-200 có hiện tượng rung bất thường, khu vực khớp nối và độ đồng tâm giữa hai trục là những vị trí cần được kiểm tra sớm.
Trong quá trình vận hành lâu dài, nên kiểm tra tình trạng lắp ghép của khớp nối, độ đồng tâm giữa trục bơm và trục động cơ, đồng thời theo dõi rung và tiếng ồn của cụm truyền động.
Phát hiện sớm sai lệch giúp hạn chế ảnh hưởng đến trục, ổ bi và bánh công tác.
Chức năng của khớp nối mềm ba chấu trên Bơm dầu truyền nhiệt RY65-40-200 tập trung vào ba nhiệm vụ chính: truyền mô-men từ động cơ sang trục bơm, tạo liên kết linh hoạt giữa hai trục và hỗ trợ hạn chế tác động của rung động hoặc sai lệch nhỏ.
Ngoài ra, khớp nối còn giúp việc tháo động cơ và bảo dưỡng thuận tiện hơn. Để bộ phận này phát huy đúng chức năng, cần đảm bảo trục động cơ và trục bơm được căn chỉnh chính xác và khớp nối luôn ở trạng thái lắp đặt ổn định.
Tại sao Bơm dầu truyền nhiệt RY65-40-200 lại được đánh giá cao về tính an toàn chủ yếu đến từ kết cấu chịu nhiệt, khả năng chịu áp, hệ thống làm kín và các yêu cầu vận hành chặt chẽ của dòng RY. Những yếu tố này giúp hạn chế rò rỉ dầu nóng, rung động bất thường và các tác động nhiệt lên cụm bơm.
RY65-40-200 thuộc dòng bơm chuyên dùng cho môi chất nhiệt độ cao, ít ăn mòn và không chứa hạt rắn.
Theo tài liệu dòng RY, nhiệt độ môi chất có thể đạt tới 350°C. Khả năng này giúp bơm phù hợp với hệ thống dầu truyền nhiệt công nghiệp, nơi yêu cầu thiết bị làm việc ổn định trong điều kiện nhiệt độ cao.
Các mặt bích hút, mặt bích đẩy và bộ phận chịu áp của dòng RY được thiết kế theo mức 16 bar.
Kết cấu này giúp thân bơm và các vị trí kết nối duy trì độ kín khi dầu nóng tuần hoàn trong hệ thống có áp suất. Đây là yếu tố quan trọng để hạn chế nguy cơ rò rỉ tại các vị trí chịu áp.
Bơm sử dụng packing seal kết hợp với phớt dầu chịu nhiệt tại khu vực trục.
Packing có nhiệm vụ hạn chế dầu thoát ra ngoài, trong khi phớt dầu chịu nhiệt hỗ trợ ngăn dầu đi về phía cụm ổ trục. Sự kết hợp này giúp kiểm soát rò rỉ tốt hơn trong quá trình vận hành với môi chất nóng.
Một điểm quan trọng giúp Bơm dầu truyền nhiệt RY65-40-200 được đánh giá cao về tính an toàn là thiết kế tản nhiệt tự nhiên.
Kết cấu này giúp hạn chế nhiệt truyền trực tiếp từ thân bơm tới ổ bi và chất bôi trơn. Nhờ đó, nguy cơ ổ bi bị quá nhiệt trong quá trình làm việc được giảm bớt, đồng thời bơm không cần phụ thuộc vào hệ thống nước làm mát riêng.
Tài liệu dòng RY yêu cầu theo dõi độ rung của bơm trong suốt quá trình hoạt động. Mức rung được khuyến nghị không vượt quá 0,06 mm.
Nếu độ rung tăng bất thường, cần kiểm tra ngay độ đồng tâm giữa bơm và động cơ, tình trạng ổ bi, tải trọng đường ống và lượng không khí trong hệ thống.
Việc kiểm soát rung giúp hạn chế hư hỏng cơ khí và giảm nguy cơ sự cố tại cụm rotor.
Trước khi đưa dầu nóng vào vận hành chính thức, bơm cần được gia nhiệt từ từ.
Theo hướng dẫn dòng RY, tốc độ gia nhiệt cần được kiểm soát để tránh chênh lệch nhiệt quá lớn giữa dầu và thân bơm. Điều này giúp các chi tiết kim loại giãn nở dần, hạn chế ứng suất nhiệt và biến dạng đột ngột.
Trong quá trình khởi động, van cửa đẩy có thể được đóng trong thời gian ngắn. Tuy nhiên, tài liệu quy định bơm chỉ nên làm việc tối đa khoảng 3 phút khi cửa đẩy đóng.
Giới hạn này giúp tránh tình trạng dầu không lưu thông trong thân bơm quá lâu, từ đó hạn chế sự gia tăng nhiệt và tải bất lợi lên các chi tiết bên trong.
Khi dừng hệ thống, không nên ngắt bơm ngay khi dầu còn quá nóng.
Dòng RY yêu cầu nhiệt độ môi chất giảm xuống dưới 100°C trước khi dừng bơm. Sau đó, van cửa đẩy được đóng từ từ rồi mới dừng động cơ.
Trình tự này giúp hạn chế hiện tượng quay ngược và giảm tác động nhiệt lên bơm sau khi ngừng hoạt động.
Tại sao Bơm dầu truyền nhiệt RY65-40-200 lại được đánh giá cao về tính an toàn có thể tập trung vào các yếu tố chính gồm khả năng làm việc với dầu nóng tới 350°C, kết cấu chịu áp 16 bar, hệ thống packing kết hợp phớt dầu chịu nhiệt, tản nhiệt tự nhiên và các quy trình kiểm soát rung, gia nhiệt, khởi động và dừng bơm.
Khi được lắp đặt và vận hành đúng kỹ thuật, những đặc điểm này giúp RY65-40-200 hạn chế rò rỉ, quá nhiệt và rung động bất thường, từ đó nâng cao độ an toàn cho hệ thống tuần hoàn dầu truyền nhiệt.

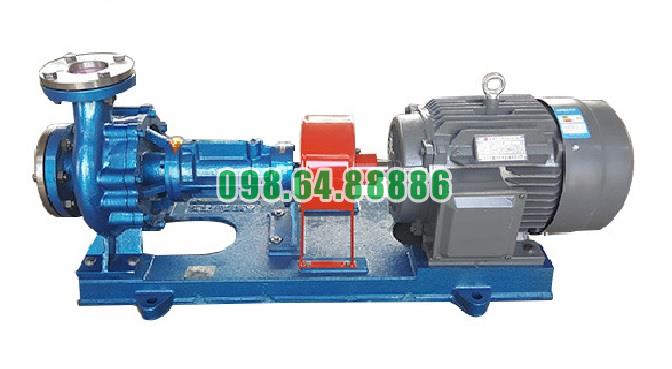

Bơm ly tâm dầu nóng RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, cột áp 50 m
