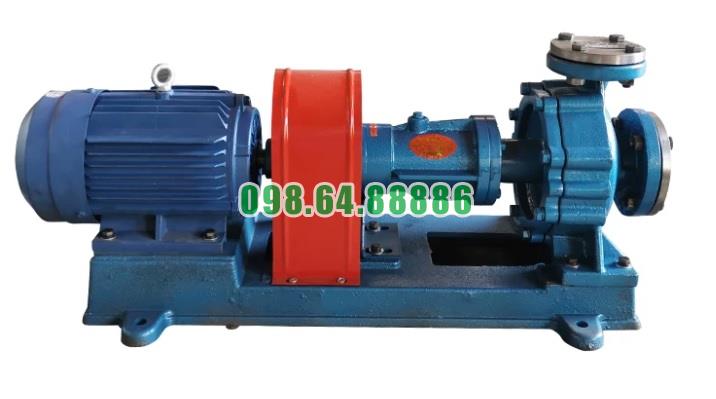

Lực ly tâm được ứng dụng trong bơm dầu truyền nhiệt RY125-80-250 ra sao?
Bơm dầu truyền nhiệt RY125-80-250 sử dụng nguyên lý lực ly tâm để hút, tăng năng lượng và đẩy dầu tải nhiệt qua hệ thống tuần hoàn. Khi động cơ làm bánh công tác quay, các cánh bơm tác động lên dầu, đưa dầu từ khu vực tâm ra phía ngoài dưới tác dụng của lực ly tâm.
Quá trình này tạo ra sự chênh lệch áp suất giữa vùng tâm và mép ngoài bánh công tác. Dầu được hút vào cửa bơm, nhận năng lượng từ bánh công tác rồi đi qua thân bơm đến cửa xả. Nhờ đó, dầu nóng có thể di chuyển từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt và quay trở lại theo đường hồi.
Nguyên lý lực ly tâm trong bơm RY125-80-250
Lực ly tâm xuất hiện khi một vật chuyển động quay quanh trục. Trong bơm RY125-80-250, bánh công tác quay quanh trục bơm và truyền chuyển động cho dầu tải nhiệt.
Dầu đi vào gần tâm bánh công tác. Khi cánh bơm quay, dầu bị đẩy dần ra phía ngoài, tăng vận tốc và tạo áp suất. Thân bơm tiếp nhận dòng dầu này, định hướng dòng chảy và hỗ trợ chuyển đổi một phần vận tốc thành áp suất đẩy.
Chuyển động quay của bánh công tác
Động cơ truyền mô men qua khớp nối và trục đến bánh công tác. Bánh công tác quay với tốc độ phù hợp, làm các cánh bơm tác động liên tục lên dầu.
Tốc độ quay ảnh hưởng đến năng lượng truyền cho dầu. Nếu tốc độ không phù hợp, bơm có thể không đạt lưu lượng, cột áp hoặc có thể phát sinh tải lớn lên động cơ và các chi tiết quay.
Dầu di chuyển từ tâm ra mép ngoài
Khi bánh công tác quay, dầu tại vùng tâm được các cánh bơm cuốn theo và đẩy ra mép ngoài. Dầu rời bánh công tác với vận tốc cao hơn so với lúc đi vào.
Sự gia tăng vận tốc là cơ sở để hình thành áp suất tại cửa xả. Hình dạng cánh và đường kính bánh công tác ảnh hưởng trực tiếp đến quá trình này.
Lực ly tâm hỗ trợ quá trình hút dầu tải nhiệt
Khi dầu bị đẩy ra phía ngoài, áp suất ở khu vực tâm bánh công tác giảm xuống. Chênh lệch áp suất giữa đường hút và vùng tâm tạo điều kiện để dầu tải nhiệt đi vào bơm.
Như vậy, lực ly tâm không chỉ giúp đẩy dầu mà còn gián tiếp hỗ trợ quá trình hút. Hai quá trình hút và đẩy diễn ra liên tục khi bánh công tác quay.
Hình thành vùng áp suất thấp tại tâm
Vùng tâm bánh công tác là nơi dầu đi vào. Khi dầu liên tục được đưa ra ngoài, áp suất tại đây được duy trì thấp hơn so với khu vực mép ngoài.
Mức áp suất thấp phải nằm trong giới hạn phù hợp. Nếu áp suất giảm quá mức, bơm có thể phát sinh xâm thực, rung động và tiếng ồn.
Điều kiện để dầu đi vào bơm
Đường hút phải thông thoáng, không bị tắc và luôn có đủ dầu. Van đường hút cần ở trạng thái phù hợp, còn bộ lọc phải được vệ sinh để không làm tăng tổn thất.
Dầu quá nhớt hoặc có nhiều khí cũng làm quá trình hút khó khăn hơn. Vì vậy, nhiệt độ dầu và tình trạng đường hút cần được kiểm soát trước khi khởi động.
Lực ly tâm tạo áp suất đẩy dầu
Sau khi đi từ tâm ra mép ngoài bánh công tác, dầu mang theo năng lượng do động cơ truyền vào. Dòng dầu đi vào thân bơm và được dẫn đến cửa xả.
Thân bơm giúp chuyển đổi một phần động năng của dòng dầu thành áp năng. Áp suất này tạo lực đẩy để dầu đi qua đường ống và các thiết bị trong hệ thống dầu nóng.
Tạo cột áp cho hệ thống
Cột áp thể hiện khả năng của bơm đưa dầu vượt qua trở lực của đường ống, van, bộ lọc và thiết bị trao đổi nhiệt. Lực ly tâm tạo ra năng lượng cần thiết cho quá trình này.
Cột áp thực tế phụ thuộc vào tốc độ quay, hình dạng bánh công tác, độ nhớt dầu và điểm làm việc của bơm.
Đưa dầu đến thiết bị sử dụng nhiệt
Dầu sau khi được tăng áp sẽ đi qua đường cấp đến bồn, máy ép, máy sấy, khuôn gia nhiệt hoặc thiết bị trao đổi nhiệt. Dòng dầu truyền nhiệt cho thiết bị rồi quay về đường hồi.
Nếu lực ly tâm tạo ra không đủ năng lượng, dầu có thể không đạt lưu lượng yêu cầu tại các thiết bị ở xa hoặc có trở lực cao.
Vai trò của cánh bơm trong việc tạo lực ly tâm
Cánh bơm là bộ phận trực tiếp tác động lên dầu khi bánh công tác quay. Hình dạng cánh quyết định cách dầu được dẫn hướng, mức năng lượng truyền cho dầu và khả năng duy trì dòng chảy.
Cánh bơm cần có hình dạng, góc nghiêng và kích thước phù hợp với dầu tải nhiệt cùng điểm làm việc của RY125-80-250.
Định hướng chuyển động của dầu
Cánh bơm dẫn dầu từ vùng tâm ra phía ngoài và thay đổi hướng chuyển động của dầu. Hình dạng cánh phù hợp giúp dòng dầu đi ổn định, giảm rối và hạn chế tổn thất.
Cánh bị cong, mòn hoặc bám cặn có thể làm dòng dầu bị lệch và giảm hiệu quả tạo lực ly tâm.
Truyền năng lượng cho chất tải nhiệt
Mỗi vòng quay, cánh bơm truyền một phần năng lượng cơ học cho dầu. Năng lượng này quyết định vận tốc, áp suất và khả năng di chuyển của dầu trong đường ống.
Bề mặt cánh cần sạch và không bị mài mòn nghiêm trọng để duy trì khả năng truyền năng lượng.
Mối quan hệ giữa tốc độ quay và lực ly tâm
Tốc độ quay của bánh công tác có ảnh hưởng lớn đến lực ly tâm và năng lượng truyền cho dầu. Khi tốc độ tăng trong giới hạn cho phép, khả năng tạo lưu lượng và cột áp có thể tăng.
Tuy nhiên, tốc độ quá cao cũng làm tăng tải lên trục, ổ trục, phớt và động cơ. Vì vậy, bơm cần vận hành theo tốc độ thiết kế hoặc theo phương án điều khiển phù hợp.
Khi tốc độ quay phù hợp
Tốc độ phù hợp giúp bánh công tác tạo lực ly tâm ổn định, dầu được hút và đẩy theo đúng điểm làm việc. Động cơ cũng có điều kiện làm việc trong mức tải cho phép.
Đây là cơ sở để RY125-80-250 duy trì dòng dầu nóng liên tục trong hệ thống công nghiệp.
Khi tốc độ quay quá thấp
Tốc độ quá thấp làm giảm năng lượng truyền cho dầu. Lưu lượng và cột áp có thể không đáp ứng yêu cầu của đường ống và thiết bị sử dụng nhiệt.
Dầu có thể không đến được các vị trí xa hoặc không duy trì được nhiệt độ cần thiết trong quá trình sản xuất.
Khi tốc độ quay quá cao
Tốc độ quá cao làm tăng lực tác động lên bánh công tác, trục, ổ trục và phớt. Động cơ cũng có thể tăng dòng điện và phát nhiệt.
Không nên tự ý tăng tốc độ để bù cho tình trạng đường ống tắc, dầu quá nhớt hoặc bánh công tác mòn.
Lực ly tâm và lưu lượng dầu tải nhiệt
Lưu lượng là lượng dầu được bơm vận chuyển trong một khoảng thời gian. Lực ly tâm do bánh công tác tạo ra góp phần quyết định lượng dầu rời khỏi bơm.
Lưu lượng thực tế không chỉ phụ thuộc vào lực ly tâm mà còn chịu ảnh hưởng của đường kính bánh công tác, độ nhớt dầu, đường ống và tổng trở lực hệ thống.
Duy trì dòng tuần hoàn
Lực ly tâm giúp bơm đưa dầu từ đường hồi qua nguồn gia nhiệt và đến thiết bị sử dụng nhiệt. Dòng tuần hoàn liên tục hỗ trợ truyền nhiệt ổn định.
Nếu lưu lượng giảm, thiết bị có thể nhận thiếu nhiệt và thời gian gia nhiệt kéo dài. Nguyên nhân cần được kiểm tra ở cả phía hút, bánh công tác và phía đẩy.
Ảnh hưởng của độ nhớt
Dầu có độ nhớt cao tạo lực cản lớn hơn khi đi qua cánh bơm. Trong giai đoạn khởi động, dầu lạnh có thể làm lưu lượng thấp và tăng tải động cơ.
Khi dầu đạt nhiệt độ phù hợp, độ nhớt giảm và quá trình hút đẩy nhờ lực ly tâm thuận lợi hơn.
Lực ly tâm và cột áp của bơm
Cột áp là khả năng của bơm tạo áp suất để đẩy dầu qua toàn bộ mạch. Bánh công tác sử dụng lực ly tâm để truyền năng lượng và tạo chênh lệch áp suất giữa cửa hút và cửa xả.
Cột áp cần phù hợp với tổng trở lực của hệ thống. Nếu cột áp thấp, dầu không đạt lưu lượng; nếu quá cao, bơm và động cơ có thể phải làm việc với tải lớn hơn cần thiết.
Ảnh hưởng của đường kính bánh công tác
Đường kính bánh công tác ảnh hưởng đến vận tốc của dầu khi rời mép ngoài. Bánh công tác có kích thước phù hợp giúp bơm tạo cột áp theo yêu cầu.
Không nên tự ý thay đổi đường kính hoặc kết cấu bánh công tác vì có thể làm thay đổi tải, lưu lượng và đặc tính của bơm.
Ảnh hưởng của trở lực đường ống
Dầu phải đi qua đường ống, van, bộ lọc, thiết bị trao đổi nhiệt và các nhánh phân phối. Mỗi bộ phận tạo ra một phần trở lực mà lực ly tâm cần thắng.
Đường ống quá nhỏ, quá dài hoặc có nhiều co nối làm yêu cầu cột áp tăng và ảnh hưởng đến điểm làm việc của bơm.
Ứng dụng lực ly tâm trong chu trình dầu nóng
Trong nhà máy, lực ly tâm giúp RY125-80-250 duy trì chu trình dầu nóng từ nguồn gia nhiệt đến thiết bị công nghệ rồi quay về đường hồi. Bánh công tác liên tục tạo năng lượng cho dòng dầu trong suốt thời gian vận hành.
Chu trình này cho phép dầu nhận nhiệt, vận chuyển nhiệt và truyền nhiệt nhiều lần mà không cần thay đổi môi chất sau mỗi chu kỳ.
Dầu đi qua đường cấp
Dầu sau khi được gia nhiệt đi vào cửa hút hoặc khu vực cấp của bơm. Lực ly tâm giúp dầu đi qua bánh công tác và được đẩy vào đường cấp.
Đường cấp cần được cách nhiệt và thiết kế phù hợp để giảm thất thoát nhiệt cũng như hạn chế trở lực.
Dầu quay về đường hồi
Sau khi truyền nhiệt cho thiết bị, dầu quay về đường hồi. Bơm tiếp tục hút dòng dầu này để bắt đầu chu trình mới.
Đường hồi cần hạn chế tích khí, điểm đọng dầu và tổn thất không cần thiết để bảo đảm điều kiện hút cho bơm.
Ảnh hưởng của lực ly tâm đến độ ổn định của bơm
Lực ly tâm được tạo ra đều khi bánh công tác cân bằng, trục đồng tâm và dòng dầu đi vào ổn định. Nếu một trong các điều kiện này không bảo đảm, bơm có thể rung động hoặc phát tiếng ồn.
Rung động kéo dài ảnh hưởng đến ổ trục, phớt, khớp nối và thân bơm. Vì vậy, quá trình tạo lực ly tâm cần được kiểm soát cùng với tình trạng cơ khí của bơm.
Bánh công tác mất cân bằng
Cặn bám không đều, mài mòn một phía hoặc biến dạng cánh có thể làm bánh công tác mất cân bằng. Lực ly tâm khi đó không phân bố đều và gây rung.
Cần kiểm tra bánh công tác khi độ rung tăng hoặc áp suất xả dao động bất thường.
Dòng dầu vào không ổn định
Dầu có khí, thiếu dầu hoặc đường hút bị tắc làm dòng vào bánh công tác không đều. Khi đó, lực ly tâm tác động lên dầu không ổn định và bơm có thể phát tiếng kêu.
Bảo đảm đủ dầu, xả khí và vệ sinh bộ lọc giúp duy trì dòng vào ổn định.
Bảo dưỡng các bộ phận tạo lực ly tâm
Để nguyên lý lực ly tâm phát huy hiệu quả, cần bảo dưỡng bánh công tác, trục, ổ trục, phớt, khớp nối và thân bơm. Các bộ phận này ảnh hưởng đến chuyển động quay và khả năng truyền năng lượng cho dầu.
Việc bảo dưỡng cần được thực hiện khi bơm đã dừng, cô lập nguồn điện và hạ nhiệt đến mức an toàn.
Kiểm tra bánh công tác
Cần kiểm tra cánh bơm có bị mòn, bám cặn, nứt, cong hoặc mất cân bằng hay không. Bề mặt bánh công tác cần được giữ sạch để duy trì hình dạng dòng chảy.
Nếu bánh công tác hư hỏng, cần sửa chữa hoặc thay thế theo đúng cấu hình kỹ thuật.
Kiểm tra trục và ổ trục
Trục cần duy trì độ thẳng và độ đồng tâm. Ổ trục phải quay ổn định, không phát tiếng kêu hoặc nhiệt độ bất thường.
Trục lệch hoặc ổ trục mòn làm bánh công tác quay không đều và ảnh hưởng trực tiếp đến lực ly tâm.
Kiểm tra khớp nối và phớt
Khớp nối lệch có thể truyền rung động đến trục. Phớt bị mòn có thể rò rỉ dầu nóng khi trục quay.
Căn chỉnh khớp nối và kiểm tra phớt giúp bảo vệ cụm quay, duy trì độ kín và ổn định của bơm.
Điều kiện để lực ly tâm làm việc hiệu quả
Bơm RY125-80-250 cần được vận hành đúng lưu lượng, cột áp, nhiệt độ và tốc độ quay. Dầu phải phù hợp với bơm, có chất lượng ổn định và không chứa quá nhiều cặn hoặc tạp chất.
Đường hút cần thông thoáng, không tích khí và luôn cung cấp đủ dầu. Đường xả phải đáp ứng tổng trở lực của hệ thống mà không tạo tải bất thường.
Không nên để bơm chạy khô, chạy thiếu dầu hoặc tự ý thay đổi tốc độ, bánh công tác và van điều chỉnh khi chưa đánh giá ảnh hưởng đến lực ly tâm.
Lực ly tâm được ứng dụng trong bơm dầu truyền nhiệt RY125-80-250 để tạo chuyển động cho bánh công tác, đưa dầu từ vùng tâm ra mép ngoài, hình thành áp suất và đẩy dầu qua đường ống của hệ thống dầu nóng.
Nhờ nguyên lý này, bơm có thể hút dầu từ đường hồi, truyền năng lượng cho chất tải nhiệt và đưa dầu đến các thiết bị sử dụng nhiệt. Hiệu quả của lực ly tâm phụ thuộc vào bánh công tác, tốc độ quay, độ nhớt dầu, điều kiện đường hút, cột áp và tổng trở lực hệ thống.
Khi bánh công tác được cân bằng, trục và ổ trục hoạt động ổn định, đường ống thông thoáng và dầu được kiểm soát đúng điều kiện, RY125-80-250 có thể duy trì dòng dầu tải nhiệt ổn định cho các hệ thống gia nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY125-80-250 và thiết kế thuận tiện cho lắp đặt
Bơm dầu truyền nhiệt RY125-80-250 được sử dụng trong các hệ thống dầu nóng cần tuần hoàn dầu tải nhiệt đến bồn phản ứng, máy sấy, bộ trao đổi nhiệt, máy ép và đường ống công nghệ. Bên cạnh khả năng tạo lưu lượng và cột áp, thiết kế thuận tiện cho lắp đặt là yếu tố giúp rút ngắn thời gian thi công, giảm sai lệch khi căn chỉnh và hỗ trợ bảo trì sau này.
Một cụm bơm được xem là thuận tiện khi có kết cấu dễ bố trí trên bệ, vị trí cửa hút và cửa xả phù hợp, khả năng kết nối đường ống rõ ràng, khớp nối dễ căn chỉnh, bộ phận làm kín dễ kiểm tra và không gian bảo trì được tính toán ngay từ đầu.
Tính thuận tiện thực tế còn phụ thuộc vào phiên bản của nhà sản xuất, hướng cửa bơm, loại động cơ, kiểu phớt, bệ lắp và mặt bằng nhà máy. Vì vậy, cần đối chiếu bản vẽ kích thước và điều kiện lắp đặt trước khi đưa bơm vào hệ thống.
Kết cấu hỗ trợ quá trình lắp đặt bơm
Cụm bơm và động cơ bố trí trên bệ chung
Bơm và động cơ thường được liên kết thành một cụm trên bệ hoặc khung đỡ. Cách bố trí này giúp cố định các bộ phận trong cùng một hệ thống truyền động và tạo thuận lợi cho việc căn chỉnh ban đầu.
Bệ phải đủ cứng, phẳng và chịu được trọng lượng của bơm, động cơ cùng lực tác động từ đường ống. Nếu bệ yếu, độ đồng tâm có thể thay đổi sau khi kết nối đường ống hoặc khi bơm vận hành ở nhiệt độ cao.
Chân đế giúp cố định cụm bơm
Chân đế có nhiệm vụ truyền tải trọng xuống nền và giữ bơm ở vị trí ổn định. Các điểm bắt bu lông cần được bố trí phù hợp với nền móng và khung đỡ của nhà máy.
Khi lắp đặt, cần kiểm tra độ phẳng của bệ trước khi siết bu lông. Không nên dùng lực siết để ép chân bơm vào nền vì có thể làm biến dạng thân hoặc gây lệch trục.
Kích thước tổng thể cần được kiểm tra trước
Chiều dài, chiều rộng, chiều cao, vị trí cửa hút, cửa xả, trục động cơ và khoảng hở tháo lắp ảnh hưởng trực tiếp đến việc bố trí bơm.
Kiểm tra kích thước trước khi thi công giúp tránh tình trạng bơm không vừa khu vực, cửa ống bị lệch hoặc không đủ khoảng trống để thay phớt, ổ trục và khớp nối.
Thiết kế cửa hút và cửa xả thuận tiện kết nối
Cửa hút phù hợp với đường hồi dầu
Cửa hút là vị trí dầu từ đường hồi đi vào bơm. Khi bố trí đúng hướng, đường hút có thể được thiết kế ngắn, ít co nối và hạn chế tổn thất.
Đường hút cần được đặt sao cho dầu đi vào bơm liên tục, không tạo điểm giữ khí và không chịu lực kéo từ đường ống. Đây là điều kiện quan trọng để bơm dầu nóng khởi động ổn định.
Cửa xả kết nối với đường cấp
Cửa xả đưa dầu nóng vào đường cấp đến các thiết bị sử dụng nhiệt. Hướng cửa xả cần được xem xét cùng tuyến ống, van khóa, đồng hồ áp suất và bộ lọc.
Bố trí hợp lý giúp giảm số lượng co nối và hạn chế tổn thất cột áp. Mặt bích phải được căn đúng tâm trước khi siết bu lông, không dùng thân bơm để kéo đường ống về vị trí.
Mặt bích tạo kết nối chắc chắn
Kết nối mặt bích giúp đường ống có thể tháo rời khi vệ sinh, kiểm tra hoặc bảo trì. Mặt bích cần đúng kích thước, đúng tiêu chuẩn và phù hợp với nhiệt độ dầu.
Gioăng mặt bích phải chịu được dầu nóng và được lắp đúng vị trí. Siết bu lông theo trình tự phù hợp giúp hạn chế rò rỉ và tránh làm biến dạng mặt ghép.
Bệ và nền móng thuận tiện cho lắp đặt
Yêu cầu về độ phẳng
Nền hoặc bệ đặt bơm cần có độ phẳng phù hợp để cụm bơm không bị nghiêng. Bệ không phẳng làm thay đổi vị trí tương đối giữa trục bơm và trục động cơ.
Sai lệch này có thể gây rung, tăng tải lên ổ trục và làm phớt nhanh hỏng. Kiểm tra độ phẳng nên được thực hiện trước khi đặt cụm bơm.
Khả năng chịu tải
Bệ phải chịu được trọng lượng tĩnh của cụm bơm và tải động khi thiết bị vận hành. Với hệ thống dầu nóng, bệ còn chịu ảnh hưởng của rung và giãn nở nhiệt từ đường ống.
Bệ quá yếu sẽ làm rung truyền sang đường ống và các thiết bị xung quanh. Kết cấu bệ cần phù hợp với trọng lượng và điều kiện làm việc thực tế.
Bu lông neo và điểm cố định
Bu lông neo giúp giữ cụm bơm tại vị trí thiết kế. Kích thước và vị trí bu lông phải phù hợp với bản vẽ bệ.
Sau khi kết nối đường ống, cần kiểm tra lại bu lông và độ đồng tâm. Ứng suất từ đường ống có thể làm cụm bơm dịch chuyển nếu bệ và điểm cố định không đủ chắc chắn.
Thiết kế truyền động dễ căn chỉnh
Khớp nối giữa động cơ và bơm
Khớp nối truyền mô-men xoắn từ động cơ đến trục bơm. Khoảng cách và vị trí khớp nối cần được bố trí để thuận tiện kiểm tra, căn chỉnh và thay thế phần tử đàn hồi nếu có.
Khớp nối phải được che chắn đầy đủ sau khi lắp đặt. Tấm che giúp bảo vệ người vận hành khỏi các bộ phận quay.
Căn chỉnh đồng tâm
Độ đồng tâm giữa trục động cơ và trục bơm ảnh hưởng lớn đến độ rung và tuổi thọ ổ trục. Thiết kế bệ và khớp nối thuận tiện giúp kỹ thuật viên dễ sử dụng thiết bị đo để căn chỉnh.
Cần căn chỉnh sau khi đặt bơm lên bệ và kiểm tra lại sau khi kết nối đường ống. Nhiệt độ cao có thể làm thay đổi vị trí tương đối của các bộ phận.
Khoảng hở kiểm tra khớp nối
Khu vực khớp nối cần có khoảng hở đủ để kiểm tra độ mòn, tình trạng phần tử đàn hồi và độ đồng tâm. Nếu khớp nối bị che kín bởi đường ống hoặc kết cấu xung quanh, việc bảo trì sẽ khó khăn.
Khoảng hở phù hợp giúp giảm thời gian dừng máy khi cần kiểm tra hoặc thay thế chi tiết truyền động.

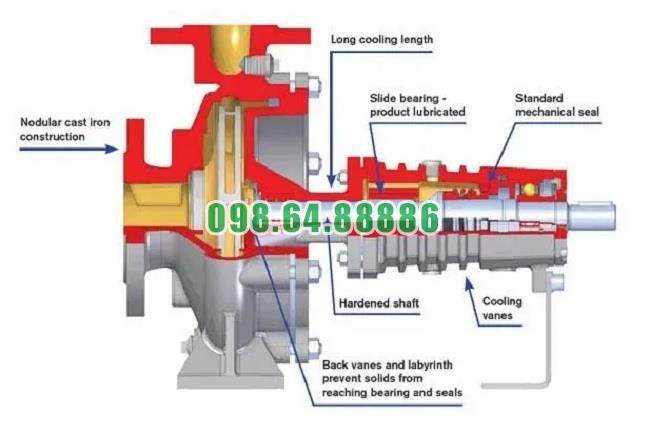

Thiết kế phớt và cụm làm kín thuận tiện bảo trì
Vị trí phớt dễ quan sát
Phớt cơ khí nằm tại vị trí trục đi qua thân bơm và có nhiệm vụ giữ dầu nóng bên trong. Khu vực phớt cần được bố trí đủ không gian để quan sát dấu hiệu rò rỉ.
Nếu phớt đặt ở vị trí quá chật, việc phát hiện rò dầu hoặc thay thế sẽ mất nhiều thời gian. Dầu nóng rò rỉ cần được xử lý sớm để bảo vệ trục và ổ trục.
Có thể tiếp cận phớt khi tháo lắp
Kết cấu thuận tiện giúp kỹ thuật viên tiếp cận cụm phớt mà không phải tháo toàn bộ đường ống hoặc di chuyển nhiều thiết bị xung quanh. Điều này đặc biệt quan trọng trong nhà máy vận hành liên tục.
Khi bố trí bơm, cần chừa khoảng trống phía sau, phía trên và hai bên theo yêu cầu tháo lắp thực tế.
Gioăng và mặt ghép dễ kiểm tra
Các mặt ghép, nắp bơm và mặt bích cần được bố trí để có thể kiểm tra tình trạng gioăng. Gioăng hư hỏng hoặc siết bu lông không đều có thể làm rò dầu trong quá trình vận hành.
Thiết kế và lắp đặt đúng giúp giảm thời gian xử lý khi cần thay gioăng hoặc kiểm tra độ kín.
Đường ống được lắp đặt thuận tiện
Giá đỡ đường ống độc lập
Đường ống hút và xả cần có giá đỡ riêng, không dùng thân bơm làm điểm chịu tải. Trọng lượng và giãn nở nhiệt của đường ống có thể tạo lực lên cửa bơm.
Giá đỡ độc lập giúp bảo vệ mặt bích, phớt và khớp nối. Đây là yêu cầu quan trọng đối với mạch dầu nóng có đường ống dài.
Hạn chế thay đổi hướng đột ngột
Đường ống có quá nhiều co nối làm tăng tổn thất và khiến việc thi công phức tạp. Bố trí tuyến ống hợp lý giúp dầu lưu thông tốt hơn và giảm số lượng mối nối cần kiểm tra.
Đường hút nên được thiết kế ngắn, thẳng và hạn chế vị trí có thể giữ khí. Đường cấp cần phù hợp với tổng cột áp của bơm.
Có vị trí xả và vệ sinh
Hệ thống dầu nóng cần có vị trí thuận tiện để xả dầu, xả khí và vệ sinh bộ lọc. Bố trí các điểm này gần bơm giúp giảm thời gian bảo trì.
Các van xả và điểm kiểm tra phải được lắp ở vị trí an toàn, tránh hướng dầu nóng vào khu vực người vận hành.
Bù giãn nở nhiệt
Đường ống nóng thay đổi chiều dài khi nhiệt độ tăng. Cần có đoạn bù, gối đỡ trượt hoặc giải pháp phù hợp để hạn chế lực truyền vào bơm.
Nếu bỏ qua giãn nở, mặt bích có thể lệch, gioăng bị ép không đều và khớp nối mất đồng tâm.
Vị trí lắp đặt giúp vận hành và bảo trì thuận tiện
Đặt bơm gần nguồn dầu và đường hồi
Bố trí bơm gần khu vực bồn hoặc đường hồi giúp giảm chiều dài đường hút. Đường hút ngắn hơn thường có tổn thất thấp hơn và hỗ trợ điều kiện hút ổn định.
Vị trí thực tế cần được cân nhắc cùng cao độ bồn, bồn giãn nở, lò dầu nóng và các thiết bị phụ trợ.
Khu vực có không gian thao tác
Bơm cần có đủ khoảng trống để kiểm tra phớt, ổ trục, khớp nối, cửa hút, cửa xả và động cơ. Không gian quá hẹp khiến kỹ thuật viên khó thao tác và tăng thời gian sửa chữa.
Bố trí hợp lý ngay từ đầu giúp giảm chi phí bảo trì và hạn chế phải tháo các thiết bị lân cận.
Nền đặt bơm khô ráo và an toàn
Khu vực bơm cần hạn chế nước, dầu đọng và vật cản. Nền trơn do dầu nóng rò rỉ có thể gây nguy hiểm cho người vận hành.
Cần có biện pháp thu gom và xử lý dầu phù hợp. Khu vực đặt bơm cũng nên được thông gió để hạn chế tích tụ nhiệt.
Thuận tiện cho nâng hạ
Bơm và động cơ có thể cần nâng hạ khi sửa chữa. Khu vực lắp đặt nên có khoảng không và phương án đưa thiết bị ra vào.
Nếu không tính đến việc tháo cụm bơm, thời gian bảo trì có thể kéo dài và cần tháo thêm đường ống hoặc kết cấu nhà xưởng.
Thiết kế hỗ trợ kiểm tra và chạy thử
Dễ kiểm tra chiều quay
Sau khi kết nối điện, cần kiểm tra chiều quay động cơ theo yêu cầu của bơm. Cụm truyền động nên có không gian quan sát và thao tác an toàn.
Chạy sai chiều có thể làm bơm không tạo dòng đúng, ảnh hưởng đến phớt và các bộ phận quay.
Có điểm đo áp suất và nhiệt độ
Đồng hồ áp suất tại cửa hút và cửa xả giúp kiểm tra điều kiện làm việc của bơm. Cảm biến nhiệt độ dầu hỗ trợ đánh giá tình trạng tuần hoàn.
Các điểm đo cần được đặt ở vị trí dễ quan sát và không cản trở thao tác bảo trì.
Dễ theo dõi rung và tiếng ồn
Bơm cần được đặt trên bệ đủ ổn định để kỹ thuật viên có thể theo dõi rung. Khi có tiếng ồn hoặc rung tăng, khoảng trống quanh bơm giúp việc kiểm tra thuận tiện hơn.
Theo dõi sớm giúp phát hiện lệch khớp nối, thiếu dầu, ổ trục mòn hoặc đường hút có vấn đề.
Những yếu tố cần xác nhận trước khi lắp đặt
Bản vẽ kích thước thực tế
Cần xác nhận chiều cao tâm trục, vị trí chân đế, khoảng cách mặt bích, hướng cửa hút, hướng cửa xả và kích thước tổng thể.
Các thông số này phải được đối chiếu với bản vẽ đường ống và mặt bằng nhà máy. Không nên thi công bệ chỉ dựa trên tên model.
Kiểu phớt và cấu hình động cơ
Phớt cơ khí, kiểu động cơ, hướng lắp và loại khớp nối ảnh hưởng đến khoảng hở lắp đặt. Cấu hình khác nhau có thể yêu cầu bệ hoặc không gian bảo trì khác nhau.
Cần xác nhận cấu hình trước khi đặt vật tư và gia công đường ống.
Điều kiện nhiệt độ và giãn nở
Dầu nóng làm thân bơm và đường ống tăng nhiệt. Thiết kế lắp đặt cần tính đến thay đổi kích thước và hướng giãn nở.
Đường ống không được ép bơm vào vị trí sau khi hệ thống nóng lên. Giá đỡ và điểm cố định cần được bố trí theo giải pháp kỹ thuật phù hợp.
Những lỗi lắp đặt làm mất lợi thế thiết kế
Ép đường ống vào cửa bơm
Khi đường ống không đúng vị trí, người lắp có thể dùng bu lông mặt bích để kéo hai đầu nối lại. Cách làm này tạo tải lên thân bơm và có thể làm lệch trục.
Đường ống cần được căn chỉnh trước khi kết nối với bơm. Giá đỡ phải giữ được đường ống độc lập.
Không căn chỉnh sau khi nối ống
Ngay cả khi bơm đã được căn chỉnh trước, tải từ đường ống có thể làm thay đổi vị trí trục. Cần kiểm tra lại khớp nối sau khi hoàn tất lắp đặt đường ống.
Bỏ qua bước này dễ dẫn đến rung, nhiệt ổ trục tăng và phớt nhanh hỏng.
Thiếu khoảng trống bảo trì
Bố trí bơm quá sát tường, sàn hoặc thiết bị khác khiến việc tháo phớt, khớp nối và ổ trục gặp khó khăn. Thời gian bảo trì kéo dài và có thể phải tháo thêm đường ống.
Khoảng trống thao tác cần được xác định trước khi cố định bệ bơm.
Không cách nhiệt đúng cách
Cách nhiệt sai có thể che kín phớt, ổ trục hoặc các điểm cần kiểm tra. Ngược lại, cách nhiệt thiếu làm nhiệt tỏa ra khu vực thao tác và khiến dầu giảm nhiệt trên đường đi.
Cách nhiệt cần bảo vệ đường ống nhưng không cản trở việc kiểm tra các bộ phận của bơm.
Lợi ích của thiết kế thuận tiện cho lắp đặt
Rút ngắn thời gian thi công
Khi bệ, cửa bơm, khớp nối và đường ống được bố trí phù hợp, quá trình lắp đặt diễn ra nhanh hơn. Việc giảm số lần điều chỉnh cũng giúp hạn chế sai lệch.
Thi công đúng ngay từ đầu giúp nhà máy sớm đưa hệ thống dầu nóng vào chạy thử.
Hạn chế rung và rò rỉ
Bố trí đúng bệ, đường ống và khớp nối giúp giảm tải bất thường lên thân bơm. Phớt và mặt bích được làm việc trong điều kiện ổn định hơn.
Điều này góp phần hạn chế rung, rò dầu nóng và hao mòn sớm.
Thuận tiện cho bảo trì
Không gian bảo trì hợp lý giúp kỹ thuật viên dễ kiểm tra phớt, ổ trục, khớp nối, cánh bơm và bộ lọc. Thời gian dừng máy có thể được rút ngắn khi các bộ phận dễ tiếp cận.
Khả năng bảo trì thuận tiện cũng giúp nhà máy phát hiện sớm các dấu hiệu bất thường.
Hỗ trợ vận hành an toàn
Bơm được đặt chắc chắn, đường ống được đỡ độc lập và khu vực thao tác có đủ không gian sẽ giảm nguy cơ tai nạn. Các điểm xả dầu, xả khí và mặt bích có thể được bố trí tránh xa vị trí người vận hành.
An toàn lắp đặt cần được xem xét đồng thời với hiệu suất bơm.
Bơm dầu truyền nhiệt RY125-80-250 có thể thuận tiện cho lắp đặt khi được bố trí trên bệ chắc chắn, có cửa hút và cửa xả kết nối hợp lý, khớp nối dễ căn chỉnh, phớt dễ kiểm tra và đường ống được đỡ độc lập.
Thiết kế lắp đặt hiệu quả không chỉ nằm ở bản thân bơm mà còn phụ thuộc vào nền móng, mặt bằng, đường ống, bồn giãn nở, cách nhiệt, điểm đo và không gian bảo trì. Các yếu tố này cần được tính toán trước khi thi công.
Để phát huy ưu điểm của bơm RY125-80-250, cần đối chiếu bản vẽ kích thước, xác nhận đúng cấu hình phớt và động cơ, căn chỉnh khớp nối, kiểm tra sau khi lắp đường ống và bảo đảm đủ khoảng trống thao tác. Lắp đặt đúng giúp bơm vận hành ổn định, hạn chế rung rò rỉ và thuận tiện hơn trong quá trình bảo trì hệ thống dầu nóng.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY
Hình ảnh thực tế bơm dầu truyền nhiệt RY
