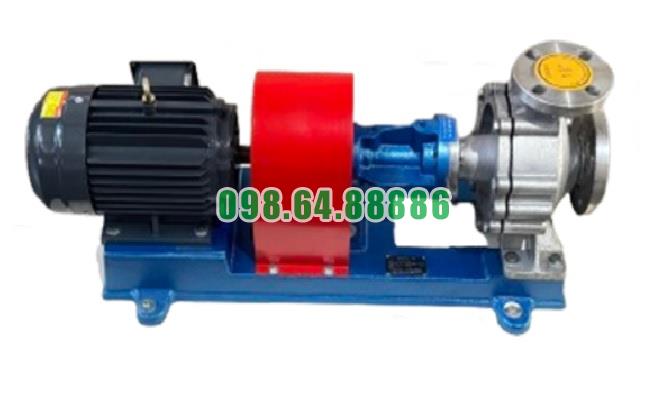

Bơm dầu công nghiệp chịu nhiệt RY50-32-200 lưu lượng 18 m3/h, công suất 5.5 kW, cột áp 50 m

Tìm hiểu cơ chế chống rò rỉ dầu nóng của Bơm dầu truyền nhiệt RY50-32-200

Cơ chế chống rò rỉ dầu nóng của Bơm dầu truyền nhiệt RY50-32-200 tập trung chủ yếu tại vị trí trục bơm đi từ khoang chứa dầu nóng sang cụm ổ trục. Đây là khu vực nhạy cảm nhất bởi trục phải quay liên tục ở tốc độ khoảng 2.900 vòng/phút, trong khi dầu tải nhiệt bên trong bơm có thể làm việc ở nhiệt độ rất cao.

Để kiểm soát dầu tại vị trí này, RY50-32-200 sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt. Hai thành phần phối hợp với kết cấu trục, cụm ổ bi và chế độ gia nhiệt phù hợp nhằm hạn chế dầu nóng thoát ra ngoài hoặc lan sâu về phía ổ trục.

Vị trí trục là khu vực cần kiểm soát rò rỉ quan trọng nhất

Trong thân RY50-32-200, bánh công tác nằm trong khoang chứa dầu và được nối với động cơ thông qua trục.

Trục phải xuyên qua nắp bơm để truyền mô-men từ động cơ đến bánh công tác. Vì vậy, tại vị trí trục xuyên qua phần tĩnh của bơm sẽ tồn tại khe hở cơ khí cần được làm kín.

Nếu không có cơ cấu làm kín phù hợp, dầu tải nhiệt có thể di chuyển dọc theo bề mặt trục và thoát về phía ngoài.

Do đó, hệ thống làm kín được bố trí ngay tại khu vực này để tạo ranh giới giữa:

Khoang dầu tải nhiệt nóng → khu vực làm kín → cụm ổ trục.

Packing tạo lớp kiểm soát dầu chính quanh trục

Thành phần quan trọng đầu tiên trong cơ chế chống rò rỉ của RY50-32-200 là packing.

Packing được bố trí bao quanh trục tại khu vực trục đi qua nắp bơm. Khi được lắp và điều chỉnh phù hợp, packing tạo áp lực tiếp xúc quanh bề mặt trục để hạn chế dầu di chuyển theo khe hở ra phía ngoài.

Điểm đặc biệt là packing phải đồng thời đáp ứng hai yêu cầu: đủ kín để kiểm soát dầu nhưng không được ép quá mức làm tăng ma sát với trục.

Nếu packing bị siết quá chặt, ma sát có thể tăng, dẫn tới nhiệt độ tại khu vực làm kín cao hơn và làm chi tiết nhanh hao mòn.

Phớt dầu chịu nhiệt tạo thêm lớp kiểm soát phía sau

Ngoài packing, RY50-32-200 còn sử dụng phớt dầu cao su chịu nhiệt.

Phớt được bố trí ở phía sau để tiếp tục kiểm soát dầu tại khu vực trục và góp phần ngăn môi chất lan về cụm ổ trục.

Có thể hình dung cơ chế này theo trình tự:

Dầu nóng trong thân bơm → packing kiểm soát chính → phớt dầu chịu nhiệt kiểm soát bổ sung → cụm ổ bi.

Sự phối hợp giữa hai bộ phận giúp nâng cao khả năng kiểm soát rò rỉ so với việc chỉ dựa vào một vị trí làm kín duy nhất.

Packing và phớt dầu đảm nhiệm hai vai trò bổ trợ

Packing và phớt dầu không nên được hiểu là hai cụm phớt cơ khí kép.

RY50-32-200 sử dụng packing kết hợp với phớt dầu chịu nhiệt, tức hai bộ phận có chức năng bổ trợ trong việc kiểm soát môi chất quanh trục.

Packing nằm gần vùng dầu nóng hơn và chịu trách nhiệm làm kín chính. Phớt dầu phía sau đóng vai trò hỗ trợ kiểm soát lượng dầu còn có xu hướng dịch chuyển về phía cụm ổ trục.

Đây chính là nền tảng của cơ chế hạn chế rò rỉ dầu nóng trên RY50-32-200.

Trục quay ổn định giúp hệ thống làm kín duy trì hiệu quả

Một bộ làm kín tốt vẫn có thể nhanh xuống cấp nếu trục bơm bị rung hoặc đảo lớn.

RY50-32-200 sử dụng hai ổ bi để đỡ và định vị trục.

Khi hai ổ bi hoạt động tốt, trục được giữ ổn định trong quá trình quay. Packing và phớt dầu nhờ đó có thể duy trì trạng thái tiếp xúc tương đối đồng đều quanh chu vi trục.

Mối quan hệ này có thể hiểu đơn giản:

Ổ bi giữ trục đúng tâm → trục ít đảo → packing tiếp xúc đều → phớt dầu làm việc ổn định → giảm nguy cơ rò rỉ.

Căn đồng tâm bơm và động cơ ảnh hưởng trực tiếp đến chống rò rỉ

RY50-32-200 truyền động bằng khớp nối giữa động cơ và bơm.

Nếu hai trục bị lệch tâm, mỗi vòng quay đều tạo ra tải cơ học không đều lên trục và ổ bi. Tình trạng này có thể làm tăng rung, khiến packing bị mòn lệch và phớt dầu chịu tải không đồng đều.

Do đó, căn chỉnh chính xác giữa bơm và động cơ không chỉ giúp giảm rung mà còn trực tiếp bảo vệ hệ thống làm kín.

Độ đồng tâm tốt giúp trục duy trì quỹ đạo quay ổn định, từ đó kéo dài thời gian làm việc của packing và phớt dầu.

Khớp nối mềm giúp hạn chế dao động truyền vào trục

Khớp nối mềm giữa động cơ và trục bơm có chức năng truyền mô-men, đồng thời hỗ trợ giảm một phần xung lực cơ học nhỏ trong hệ truyền động.

Điều này có lợi đối với khu vực làm kín bởi packing và phớt dầu đều làm việc trực tiếp quanh trục quay.

Tuy nhiên, khớp nối mềm không thể thay thế việc căn đồng tâm chính xác. Nếu bơm và động cơ lắp lệch quá mức, hệ thống làm kín vẫn có thể bị ảnh hưởng.

Gia nhiệt từ từ giúp duy trì khe hở tại khu vực làm kín

RY50-32-200 làm việc với dầu tải nhiệt có nhiệt độ cao, vì vậy sự giãn nở nhiệt của trục và thân bơm là yếu tố không thể bỏ qua.

Nếu dầu rất nóng được đưa đột ngột vào một thân bơm còn lạnh, các chi tiết có thể giãn nở với tốc độ khác nhau.

Khi đó, vị trí tương đối giữa trục, packing và các bộ phận bao quanh có thể thay đổi nhanh.

Điều này làm tăng nguy cơ:

• Packing bị ép không đều.
• Ma sát tại vị trí làm kín tăng.
• Phớt dầu chịu sai lệch trục.
• Rò dầu tăng sau một thời gian vận hành.

Do đó, gia nhiệt từ từ chính là một phần quan trọng trong việc duy trì khả năng chống rò rỉ của RY50-32-200.

Nhiệt độ dầu càng cao càng cần kiểm soát hệ thống làm kín

Dòng RY có khả năng sử dụng với môi chất nhiệt độ cao lên tới khoảng 350°C trong điều kiện phù hợp.

Ở mức nhiệt cao, dầu không chỉ tác động lên thân và bánh công tác mà còn làm tăng yêu cầu đối với khu vực làm kín.

Packing phải duy trì trạng thái làm việc ổn định trong khi trục quay liên tục, còn phớt dầu chịu nhiệt phải kiểm soát khu vực phía sau.

Vì vậy, khả năng làm việc với dầu nóng luôn gắn với yêu cầu kiểm tra tình trạng làm kín định kỳ.

Tản nhiệt tự nhiên hỗ trợ kiểm soát ảnh hưởng nhiệt

RY50-32-200 sử dụng cơ chế tản nhiệt tự nhiên.

Nhiệt từ phần đầu bơm được truyền qua kết cấu rồi giải phóng ra môi trường xung quanh, giúp giảm sự tích tụ nhiệt tại các khu vực phía sau.

Cơ chế này không trực tiếp tạo độ kín nhưng có tác dụng hỗ trợ hệ thống làm kín và cụm ổ trục bằng cách hạn chế sự tích tụ nhiệt không cần thiết.

Khu vực lắp đặt bơm vì vậy vẫn cần đủ thông thoáng để quá trình tản nhiệt diễn ra thuận lợi.

Áp suất vận hành ổn định giúp hạn chế tải bất thường lên bộ làm kín

Khả năng chống rò rỉ không chỉ phụ thuộc vào packing và phớt dầu mà còn liên quan đến trạng thái thủy lực của bơm.

Khi áp suất và lưu lượng biến động mạnh, lực tác động lên rôto có thể thay đổi theo.

Nếu dòng chảy không ổn định, trục và bánh công tác có thể chịu thêm dao động thủy lực, gián tiếp ảnh hưởng tới packing.

Do đó, RY50-32-200 nên hoạt động trong vùng lưu lượng phù hợp thay vì vận hành kéo dài ở chế độ quá thấp hoặc quá bất ổn.

Không vận hành kéo dài ở lưu lượng quá thấp

Dòng RY không nên vận hành lâu ở lưu lượng dưới khoảng 30% lưu lượng thiết kế.

Khi lưu lượng quá thấp, dòng chảy bên trong bánh công tác có thể trở nên kém ổn định và xuất hiện tuần hoàn nội bộ.

Rung thủy lực tăng có thể truyền qua bánh công tác tới trục.

Nếu tình trạng này kéo dài, packing và phớt dầu phải làm việc với một trục có mức dao động lớn hơn, từ đó làm tăng tốc độ hao mòn.

Vì vậy, duy trì lưu lượng thích hợp cũng là một biện pháp bảo vệ hệ thống chống rò rỉ.

Xâm thực có thể làm hệ thống làm kín xuống cấp nhanh hơn

Đường hút của RY50-32-200 cần được giữ thông thoáng.

Nếu áp suất cửa hút giảm quá thấp, đặc biệt khi dầu đang ở nhiệt độ cao, bơm có thể xuất hiện xâm thực.

Xâm thực gây rung, tiếng ồn và dao động lực lên bánh công tác.

Những rung động này truyền tới trục và cuối cùng tác động lên packing và phớt dầu.

Do đó, chống rò rỉ dầu nóng không chỉ là vấn đề của bộ làm kín mà còn liên quan đến việc duy trì điều kiện hút tốt và hạn chế xâm thực.

Đường ống phải được đỡ độc lập để không làm lệch thân bơm

Một nguyên nhân ít được chú ý nhưng có thể ảnh hưởng tới làm kín là tải trọng từ đường ống.

Nếu đường hút hoặc đường xả đặt toàn bộ trọng lượng lên thân RY50-32-200, lực từ đường ống có thể làm thân bơm dịch chuyển.

Khi đó, độ đồng tâm giữa trục bơm và động cơ có thể bị thay đổi.

Chuỗi ảnh hưởng có thể xảy ra:

Tải đường ống → thân bơm lệch → trục lệch tâm → rung tăng → packing mòn lệch → khả năng rò dầu tăng.

Vì vậy, đường ống phải có giá đỡ độc lập.

Packing là chi tiết cần điều chỉnh và kiểm tra định kỳ

Packing là bộ phận chịu tiếp xúc cơ học trong quá trình trục quay nên sẽ hao mòn theo thời gian.

Khi packing xuống cấp, khả năng kiểm soát dầu có thể giảm.

Ưu điểm của cấu tạo này là packing có thể được kiểm tra, điều chỉnh hoặc thay thế khi cần mà không phải thay toàn bộ bơm.

Việc kiểm tra định kỳ giúp phát hiện sớm tình trạng rò rỉ tăng và xử lý trước khi dầu lan rộng ra khu vực xung quanh.

Phớt dầu chịu nhiệt cũng là chi tiết hao mòn

Phớt dầu không phải chi tiết có tuổi thọ vô hạn.

Nhiệt độ, thời gian làm việc, độ nhẵn của trục, độ rung và mức độ đồng tâm đều ảnh hưởng đến tuổi thọ của phớt.

Khi phớt bị chai cứng, mòn hoặc mất đàn hồi, khả năng kiểm soát dầu có thể suy giảm.

Do đó, trong các lần bảo dưỡng lớn, phớt dầu cần được kiểm tra cùng với packing và ổ bi.

Bôi trơn ổ bi tốt gián tiếp hỗ trợ chống rò rỉ

Ổ bi được bôi trơn đúng sẽ giúp trục quay nhẹ và ổn định hơn.

Nếu ổ bi thiếu bôi trơn, nhiệt và ma sát tăng, khe hở ổ bi có thể phát triển nhanh hơn.

Trục sau đó có khả năng dao động lớn hơn tại khu vực làm kín.

Do đó, bảo dưỡng ổ bi cũng chính là một phần của chiến lược duy trì khả năng chống rò rỉ dầu nóng.

Không nên hiểu “chống rò rỉ” là tuyệt đối không có rò rỉ

RY50-32-200 có cơ cấu được thiết kế để kiểm soát và hạn chế rò rỉ, nhưng không nên diễn giải thành bơm tuyệt đối không thể rò dầu trong mọi điều kiện.

Packing và phớt dầu đều là những chi tiết hao mòn.

Khả năng làm kín phụ thuộc vào nhiều yếu tố gồm tình trạng packing, phớt dầu, độ đồng tâm, ổ bi, rung, nhiệt độ và chế độ vận hành.

Do đó, phát hiện một lượng rò rỉ bất thường cần được xem là tín hiệu để kiểm tra bơm chứ không nên tiếp tục vận hành mà không xử lý.

Cơ chế chống rò rỉ là sự phối hợp của cả hệ thống

Khả năng hạn chế dầu nóng thoát ra khỏi RY50-32-200 không phải do một chi tiết duy nhất tạo nên.

Nó là kết quả của nhiều yếu tố phối hợp:

Packing kiểm soát dầu chính → phớt dầu chịu nhiệt bổ sung khả năng làm kín → hai ổ bi giữ trục → khớp nối truyền động ổn định → căn đồng tâm giảm độ đảo → gia nhiệt từ từ hạn chế biến dạng → lưu lượng ổn định giảm rung thủy lực.

Chính sự phối hợp này mới tạo nên khả năng kiểm soát rò rỉ dầu nóng trong điều kiện vận hành thực tế.

Cơ chế chống rò rỉ dầu nóng của Bơm dầu truyền nhiệt RY50-32-200 tập trung tại khu vực trục và được hình thành chủ yếu bởi packing kết hợp với phớt dầu cao su chịu nhiệt. Packing đóng vai trò kiểm soát dầu chính, trong khi phớt dầu phía sau hỗ trợ hạn chế môi chất lan về cụm ổ trục.

Hiệu quả làm kín còn được hỗ trợ bởi hai ổ bi giữ trục ổn định, khớp nối mềm, độ đồng tâm chính xác, phương pháp gia nhiệt từ từ và chế độ vận hành thủy lực phù hợp. Khi trục ít rung và ít đảo, packing cùng phớt dầu có điều kiện duy trì tiếp xúc ổn định hơn, từ đó hạn chế dầu nóng thoát ra bên ngoài.

Vì vậy, khả năng chống rò rỉ của RY50-32-200 nên được hiểu là một hệ thống kiểm soát tổng hợp giữa làm kín, ổ trục, căn chỉnh và vận hành, chứ không chỉ phụ thuộc vào riêng một chiếc phớt. Khi được kiểm tra và bảo dưỡng đúng định kỳ, cơ chế này góp phần quan trọng vào việc duy trì độ an toàn, độ sạch và độ tin cậy của hệ thống tuần hoàn dầu tải nhiệt.

Bơm dầu truyền nhiệt RY50-32-200 hoạt động êm ái với độ rung cực thấp

Bơm dầu truyền nhiệt RY50-32-200 hoạt động êm ái với độ rung thấp khi được lắp đặt, căn chỉnh và vận hành đúng kỹ thuật. Đối với dòng RY, tài liệu vận hành đưa ra yêu cầu kiểm soát biên độ rung không vượt quá 0,06 mm, cho thấy rung động là một thông số quan trọng cần được theo dõi trong suốt quá trình sử dụng bơm.

Với bộ thông số sử dụng gồm lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 làm việc ở tốc độ quay tương đối cao. Vì vậy, để duy trì trạng thái vận hành êm, toàn bộ cụm từ động cơ, khớp nối, trục, ổ bi đến bánh công tác phải phối hợp chính xác. Không nên hiểu “độ rung cực thấp” là đặc tính được bảo đảm trong mọi điều kiện; mức rung thấp chỉ đạt được khi bơm được lắp đặt và vận hành đúng yêu cầu.

Độ rung không quá 0,06 mm là chỉ tiêu cần kiểm soát

Một trong những thông số đáng chú ý khi vận hành RY50-32-200 là biên độ rung được yêu cầu không vượt quá 0,06 mm.

Đây là cơ sở để đánh giá tình trạng cơ khí của bơm trong quá trình làm việc.

Khi bơm vận hành ổn định, dòng dầu liên tục, khớp nối được căn đúng và ổ bi làm việc bình thường, rung động của cụm máy có thể được duy trì ở mức thấp.

Ngược lại, nếu độ rung tăng dần, cần kiểm tra ngay thay vì chỉ chờ đến khi vượt giới hạn.

Khớp nối mềm ba chấu góp phần giúp bơm vận hành êm

RY50-32-200 sử dụng khớp nối mềm ba chấu để truyền mô-men từ động cơ tới trục bơm.

Chuỗi truyền động gồm:

Động cơ → khớp nối mềm → trục bơm → bánh công tác.

Phần tử đàn hồi nằm giữa hai nửa khớp nối giúp hấp thụ một phần rung động nhỏ và giảm tác động trực tiếp của dao động mô-men giữa động cơ và bơm.

Nhờ đó, chuyển động từ động cơ được truyền sang trục bơm tương đối êm hơn so với một liên kết hoàn toàn cứng.

Đây là một trong những yếu tố hỗ trợ RY50-32-200 duy trì độ rung thấp.

Hai trục phải được căn đồng tâm chính xác

Khớp nối mềm không thể phát huy hiệu quả nếu động cơ và bơm bị lệch trục quá lớn.

Theo yêu cầu lắp đặt của dòng RY, sai lệch tại vành ngoài khớp nối cần được kiểm soát không quá 0,1 mm.

Khoảng cách giữa hai đầu trục khoảng:

2–3 mm.

Khi hai trục được căn đồng tâm tốt, tải từ động cơ được truyền tương đối đều sang trục bơm.

Nếu sai lệch lớn, ở tốc độ 2.900 vòng/phút, khớp nối phải liên tục biến dạng trong mỗi vòng quay. Điều này có thể làm:

Tăng rung → nóng ổ bi → mòn khớp nối → tăng tải lên trục → giảm tuổi thọ bơm.

Vì vậy, căn đồng tâm chính xác là điều kiện quan trọng để RY50-32-200 vận hành êm.

Cụm hai ổ bi giúp giữ trục ổn định

RY50-32-200 sử dụng cụm ổ bi để đỡ và định vị trục.

Ổ bi giúp giữ cho trục quay đúng vị trí khi động cơ hoạt động ở tốc độ cao.

Khi ổ bi được lắp chính xác và bôi trơn đúng, trục có thể quay ổn định, giảm hiện tượng đảo và rung.

Ngược lại, ổ bi bị rỗ, xước, thiếu chất bôi trơn hoặc có khe hở bất thường là một trong những nguyên nhân phổ biến khiến bơm đang chạy êm dần trở nên rung và phát tiếng ồn.

Do đó, khả năng vận hành êm của RY50-32-200 gắn trực tiếp với tình trạng của ổ bi.

Bôi trơn đúng giúp giảm ma sát và tiếng ồn

Bôi trơn là yếu tố quan trọng đối với cụm ổ bi của RY50-32-200.

Khi bề mặt ổ bi có lớp bôi trơn phù hợp, ma sát giảm, nhiệt sinh ra thấp hơn và chuyển động quay ổn định hơn.

Nếu thiếu dầu hoặc mỡ bôi trơn, ổ bi có thể nóng lên, phát tiếng kêu và làm độ rung của bơm tăng.

Theo hướng dẫn dòng RY, ổ bi cần được kiểm tra sau khoảng 300 giờ vận hành ban đầu, làm sạch và đánh giá tình trạng bề mặt. Hệ thống bôi trơn cũng cần được kiểm tra, bổ sung theo chu kỳ vận hành thích hợp.

Bảo dưỡng tốt ổ bi là một trong những biện pháp trực tiếp nhất để duy trì trạng thái chạy êm.

Bánh công tác sạch giúp hạn chế rung thủy lực

Bánh công tác RY50-32-200 quay với tốc độ khoảng 2.900 vòng/phút để truyền năng lượng cho dầu tải nhiệt.

Nếu bánh công tác sạch và các khe cánh thông thoáng, dầu được phân phối tương đối đều quanh bánh công tác.

Nếu một phía của bánh công tác bị bám nhiều cặn hoặc một số khe cánh bị vật lạ làm tắc, dòng dầu có thể mất cân bằng.

Khi đó:

Dòng chảy không đều → lực thủy lực không cân bằng → rung tăng.

Vì vậy, khi phát hiện độ rung tăng kèm theo lưu lượng hoặc áp suất giảm, bánh công tác là một trong những vị trí cần được kiểm tra.

Không để vật rắn đi vào bơm

Dòng RY được thiết kế sử dụng với môi chất không chứa hạt rắn.

Điều này có ý nghĩa trực tiếp đối với khả năng duy trì độ rung thấp.

Vật rắn đi vào bánh công tác có thể gây tắc cánh, cọ xát hoặc làm mất cân bằng cụm quay.

Do đó, đường ống phải được vệ sinh kỹ trước khi đưa hệ thống vào sử dụng và lưới lọc phía hút cần được kiểm tra định kỳ.

Giữ dầu tải nhiệt sạch giúp bảo vệ bánh công tác và duy trì chuyển động quay ổn định.

Dòng dầu ổn định giúp hạn chế rung

RY50-32-200 không chỉ có rung cơ khí mà còn có thể xuất hiện rung do điều kiện thủy lực không ổn định.

Nếu bơm được cấp đủ dầu, cửa hút thông thoáng và dòng dầu liên tục, bánh công tác có điều kiện làm việc ổn định.

Ngược lại, khi bơm thiếu dầu hoặc có nhiều không khí trong thân bơm, lực tác động lên bánh công tác thay đổi liên tục.

Điều này có thể dẫn đến:

Áp suất dao động → tiếng ồn → rung tăng → lưu lượng không ổn định.

Vì vậy, trước khi khởi động cần mồi đầy dầu và xả lượng khí lớn bên trong bơm.

Đường hút phải luôn thông thoáng

Van hút của RY50-32-200 cần được mở hoàn toàn trong quá trình vận hành bình thường.

Không nên sử dụng van hút để điều chỉnh lưu lượng bằng cách đóng nhỏ quá mức.

Nếu đường hút bị bóp nghẹt, lượng dầu đi vào tâm bánh công tác giảm, làm điều kiện thủy lực trở nên bất lợi.

Đây có thể là nguyên nhân khiến một bơm có kết cấu cơ khí hoàn toàn bình thường vẫn rung và phát tiếng ồn.

Muốn RY50-32-200 chạy êm, cần bảo đảm:

Nguồn dầu đầy đủ → đường hút thông → van hút mở → lưới lọc sạch → không lọt khí.

Không vận hành kéo dài ở lưu lượng quá thấp

Theo yêu cầu vận hành của dòng RY, bơm không nên chạy kéo dài dưới khoảng 30% lưu lượng thiết kế.

Ở vùng lưu lượng quá thấp, dòng dầu bên trong bánh công tác và thân bơm có thể trở nên kém ổn định.

Khi điều kiện thủy lực không phù hợp, rung động có thể tăng ngay cả khi ổ bi và khớp nối vẫn còn tốt.

Nếu hệ thống thường xuyên giảm nhu cầu dầu, có thể cần bố trí đường bypass để duy trì một lượng dầu tuần hoàn tối thiểu qua bơm.

Điều này giúp RY50-32-200 làm việc gần vùng vận hành thích hợp hơn.

Không khí trong dầu có thể làm bơm đang êm trở nên rung

Không khí là một nguyên nhân thường gặp khiến bơm dầu nóng rung bất thường.

Nếu đường hút không kín, không khí có thể đi vào tâm bánh công tác.

Khi đó bánh công tác không còn tác động lên một dòng chất lỏng đồng nhất.

Dòng dầu và vùng khí liên tục thay đổi tại các cánh làm lực thủy lực dao động, tạo rung và tiếng động.

Nếu RY50-32-200 đột nhiên rung mạnh mà trước đó vận hành bình thường, cần kiểm tra độ kín đường hút và khả năng tồn tại khí trong hệ thống.

Bệ máy chắc chắn hạn chế rung truyền ra bên ngoài

RY50-32-200 và động cơ được lắp trên cùng một bệ.

Bệ phải được đặt chắc chắn trên nền và các bu lông phải được siết đúng.

Nếu nền yếu hoặc bu lông chân máy lỏng, rung nhỏ từ cụm quay có thể bị khuếch đại qua bệ máy.

Do đó, một bơm muốn hoạt động êm không chỉ phụ thuộc vào bản thân bánh công tác mà còn phụ thuộc vào chất lượng nền móng và lắp đặt.

Kiểm tra bu lông chân bơm và động cơ là nội dung cần thực hiện khi độ rung có xu hướng tăng.

Đường ống không được kéo lệch thân bơm

Một nguyên nhân gây rung thường bị bỏ qua là tải trọng từ đường ống.

Đường hút và đường xả phải có giá đỡ độc lập, không để toàn bộ trọng lượng đường ống truyền trực tiếp lên mặt bích của RY50-32-200.

Đặc biệt trong hệ thống dầu nóng, đường ống giãn nở khi nhiệt độ tăng.

Nếu lực giãn nở kéo thân bơm sang một phía, độ đồng tâm giữa động cơ và bơm có thể thay đổi.

Khi đó rung sẽ tăng mặc dù lúc lắp đặt ban đầu bơm đã được căn chính xác.

Gia nhiệt từ từ giúp tránh rung do giãn nở nhiệt

RY50-32-200 làm việc với môi chất nhiệt độ cao nên quá trình gia nhiệt cần được kiểm soát.

Theo hướng dẫn dòng RY, chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm nên giữ không quá 40°C, đồng thời tốc độ tăng nhiệt khoảng không quá 50°C mỗi giờ.

Gia nhiệt từ từ giúp thân bơm, trục và các chi tiết cơ khí giãn nở tương đối đồng đều.

Nếu đưa dầu rất nóng vào thân bơm đang nguội, sự giãn nở không đồng đều có thể ảnh hưởng đến độ đồng tâm và khe hở cơ khí, từ đó làm bơm phát sinh rung.

Giai đoạn loại nước 100–130°C cần được theo dõi

Khi hệ thống mới khởi động hoặc dầu còn lẫn độ ẩm, giai đoạn nhiệt độ khoảng 100–130°C cần được theo dõi.

Nước tồn dư có thể hóa hơi và làm dòng dầu dao động.

Trong thời gian loại ẩm, bơm có thể xuất hiện rung nhẹ hoặc dòng chảy chưa hoàn toàn ổn định.

Sau khi lượng nước được loại bỏ và dòng dầu ổn định, rung động cũng cần giảm.

Nếu rung vẫn tiếp tục tăng thì phải kiểm tra những nguyên nhân cơ khí hoặc thủy lực khác.

Phớt và packing được hưởng lợi khi độ rung thấp

Hệ thống làm kín của RY50-32-200 sử dụng packing kết hợp phớt dầu chịu nhiệt.

Khi trục quay ổn định và rung thấp, khu vực làm kín chịu ít chuyển động ngang bất thường hơn.

Điều này giúp hạn chế mài mòn không đều tại vị trí trục đi qua bộ làm kín.

Ngược lại, nếu trục rung liên tục, packing và phớt có thể xuống cấp nhanh hơn và nguy cơ rò dầu tăng.

Do đó, kiểm soát rung không chỉ bảo vệ ổ bi mà còn góp phần duy trì độ kín của bơm.

Độ rung thấp giúp kéo dài tuổi thọ cụm trục

Mỗi dao động của trục tạo thêm tải động lên ổ bi và các chi tiết liên quan.

Ở tốc độ 2.900 vòng/phút, nếu rung xảy ra liên tục trong thời gian dài, số chu kỳ tác động lên cụm quay là rất lớn.

Duy trì độ rung trong giới hạn giúp giảm tải bất lợi lên:

Ổ bi → trục → khớp nối → bộ làm kín → bu lông và bệ máy.

Vì vậy, vận hành êm không chỉ tạo cảm giác máy chạy tốt mà còn có ý nghĩa trực tiếp đối với tuổi thọ cơ khí của RY50-32-200.

Khi độ rung tăng phải kiểm tra nguyên nhân ngay

Nếu RY50-32-200 đang vận hành ổn định nhưng độ rung tăng, cần kiểm tra theo hướng từ đơn giản đến phức tạp:

• Độ đồng tâm của khớp nối.
• Phần tử đàn hồi của khớp nối.
• Bu lông chân máy.
• Tình trạng ổ bi.
• Dầu và mỡ bôi trơn.
• Không khí trong đường hút.
• Lưới lọc phía hút.
• Bánh công tác.
• Tải trọng đường ống.
• Lưu lượng vận hành thực tế.

Không nên chỉ tiếp tục vận hành cho tới khi rung vượt mức 0,06 mm mới xử lý. Xu hướng rung tăng dần đã là một dấu hiệu cần được quan tâm.

Điều kiện để RY50-32-200 duy trì trạng thái vận hành êm

Khả năng chạy êm của bơm là kết quả của nhiều điều kiện kết hợp:

Căn đồng tâm chính xác → khớp nối đàn hồi tốt → ổ bi được bôi trơn → bánh công tác sạch → bơm đầy dầu → đường hút thông → lưu lượng phù hợp → đường ống có giá đỡ → nền máy chắc chắn → gia nhiệt từ từ.

Chỉ khi các điều kiện trên được bảo đảm, ưu điểm về độ rung thấp của cụm bơm mới được duy trì trong thời gian dài.

Bơm dầu truyền nhiệt RY50-32-200 hoạt động êm ái với độ rung thấp nhờ sự phối hợp giữa kết cấu cụm trục – ổ bi, khớp nối mềm ba chấu và điều kiện thủy lực ổn định. Theo yêu cầu vận hành của dòng RY, biên độ rung cần được kiểm soát không vượt quá 0,06 mm.

Khớp nối mềm giúp hấp thụ một phần dao động nhỏ, trong khi hai ổ bi giữ trục quay ổn định. Tuy nhiên, để đạt mức rung thấp, bơm phải được căn đồng tâm với sai lệch vành ngoài khớp nối không quá 0,1 mm, bảo đảm bôi trơn, cấp đủ dầu, giữ bánh công tác sạch và không để đường ống truyền tải trọng lên thân bơm.

Vì vậy, đặc điểm “hoạt động êm ái” của RY50-32-200 không chỉ đến từ bản thân thiết kế mà còn phụ thuộc rất lớn vào chất lượng lắp đặt và vận hành. Khi các điều kiện kỹ thuật được duy trì đúng, bơm có thể làm việc ổn định với rung thấp, qua đó giảm tải cho ổ bi, trục, khớp nối và bộ làm kín, đồng thời góp phần kéo dài tuổi thọ toàn bộ thiết bị.
