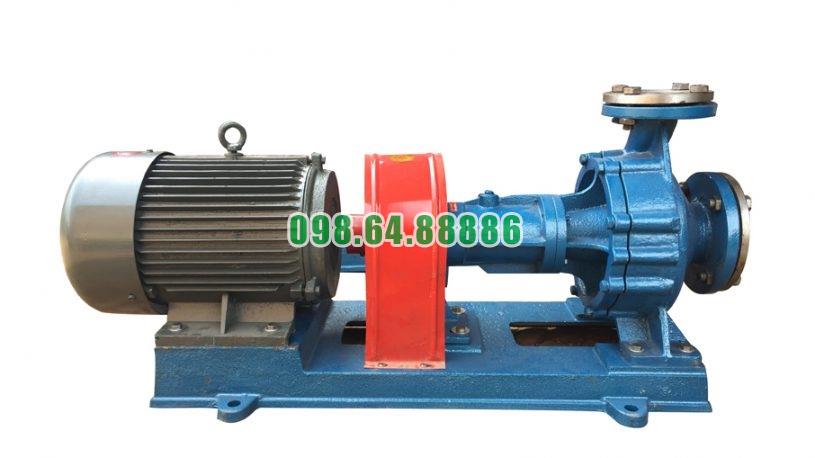

Bơm dầu truyền nhiệt chịu nhiệt cao RY40-25-200 tốc độ 2900 vòng/phút, lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m

Nguyên lý tự tản nhiệt qua thân gối đỡ ở Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 sử dụng phương án tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước. Trong kết cấu này, thân gối đỡ oziroma thân ổ trục vừa có nhiệm vụ cố định cụm ổ bi, vừa tham gia truyền và tỏa phần nhiệt tích tụ tại khu vực trục ra môi trường xung quanh.

Nhiệt từ vùng bơm dầu nóng truyền về phía cụm trục

RY40-25-200 có thể làm việc với dầu truyền nhiệt ở nhiệt độ cao. Khi dầu nóng đi qua thân bơm, một phần nhiệt được truyền vào các chi tiết kim loại như nắp bơm và trục.

Do trục nối trực tiếp từ bánh công tác tới cụm ổ bi, nhiệt có thể tiếp tục truyền dọc theo kết cấu kim loại về phía thân ổ trục. Vì vậy, kiểm soát nhiệt tại khu vực gối đỡ có ý nghĩa quan trọng đối với độ ổn định của ổ bi và chất bôi trơn.

Thân gối đỡ tạo khoảng cách với vùng dầu nóng

Cụm ổ bi của RY40-25-200 được bố trí phía sau nắp bơm và nằm tách khỏi khoang chứa dầu nóng chính. Khoảng cách kết cấu giữa thân bơm và cụm ổ trục giúp hạn chế việc nhiệt từ môi chất truyền trực tiếp tới ổ bi.

Trong quá trình nhiệt di chuyển từ vùng nóng về phía sau, một phần nhiệt được phân tán qua các chi tiết kim loại trước khi tiếp cận cụm ổ bi. Đây là cơ sở của phương án tự tản nhiệt trên dòng bơm này.

Thân ổ trục truyền nhiệt ra môi trường

Phần nhiệt truyền tới thân gối đỡ được phân bố trên khối kim loại của thân ổ trục. Bề mặt bên ngoài của cụm này tiếp xúc trực tiếp với không khí xung quanh nên nhiệt có thể tiếp tục thoát ra môi trường theo cơ chế tản nhiệt tự nhiên.

Có thể hình dung đường truyền nhiệt theo hướng:

Dầu nóng → thân và nắp bơm → trục và kết cấu liên kết → thân gối đỡ → không khí môi trường.

Quá trình này diễn ra liên tục khi bơm hoạt động và không yêu cầu một mạch nước làm mát riêng.

Kết cấu kim loại đóng vai trò dẫn và phân tán nhiệt

Thân gối đỡ không phải là một thiết bị làm lạnh độc lập. Vai trò của nó nằm ở việc tiếp nhận, phân tán và truyền nhiệt qua bề mặt kết cấu ra không khí.

Khi nhiệt được phân bố trên diện tích bề mặt lớn hơn, khả năng thoát nhiệt tự nhiên được cải thiện so với việc nhiệt tập trung tại một điểm gần ổ bi. Nhờ đó, ảnh hưởng nhiệt lên cụm ổ trục được hạn chế trong điều kiện vận hành phù hợp.

Tản nhiệt tự nhiên giúp loại bỏ hệ thống nước làm mát

Ưu điểm rõ rệt của thiết kế RY40-25-200 là không cần bố trí thêm đường cấp nước, đường hồi nước và các thiết bị phụ trợ chỉ để làm mát cụm bơm.

Kết cấu máy vì vậy đơn giản và gọn hơn, đồng thời giảm các sự cố liên quan đến đường nước làm mát như tắc nghẽn, rò rỉ hoặc mất nguồn nước.

Bôi trơn ổ bi vẫn giữ vai trò quan trọng

Tự tản nhiệt không có nghĩa là ổ bi không cần được kiểm soát nhiệt độ. Cụm ổ trục vẫn phải được cung cấp chất bôi trơn đúng yêu cầu để giảm ma sát và hạn chế nhiệt sinh ra ngay tại ổ bi.

Nếu thiếu dầu hoặc mỡ bôi trơn, ổ bi có thể phát nhiệt mạnh dù khả năng tản nhiệt của thân gối đỡ vẫn hoạt động. Vì vậy, tản nhiệt tự nhiên và bôi trơn phải phối hợp với nhau để duy trì điều kiện làm việc ổn định.

Quá trình gia nhiệt cần được kiểm soát

Đối với RY40-25-200, trước khi đưa dầu lên nhiệt độ làm việc cao cần tiến hành gia nhiệt từ từ. Chênh lệch nhiệt độ giữa dầu vào và thân bơm nên được kiểm soát, đồng thời tốc độ tăng nhiệt không nên quá nhanh.

Gia nhiệt có kiểm soát giúp nhiệt phân bố dần trong thân bơm, trục và gối đỡ, hạn chế biến dạng do giãn nở nhiệt đột ngột và tạo điều kiện cho cơ chế tản nhiệt tự nhiên hoạt động ổn định.

Nguyên lý tự tản nhiệt qua thân gối đỡ ở Bơm dầu truyền nhiệt RY40-25-200 dựa trên việc bố trí cụm ổ trục tách khỏi vùng dầu nóng và sử dụng chính kết cấu kim loại của cụm máy để phân tán nhiệt ra môi trường. Nhiệt truyền từ khu vực thân bơm về phía cụm trục được giảm dần và thoát ra không khí qua các bề mặt bên ngoài.

Nhờ phương án này, RY40-25-200 không cần hệ thống làm mát bằng nước phức tạp, đồng thời vẫn hỗ trợ hạn chế ảnh hưởng của nhiệt độ cao tới ổ bi khi bơm được gia nhiệt, bôi trơn và vận hành đúng kỹ thuật.
