Vai trò của Bơm dầu truyền nhiệt RY65-50-160 trong hệ thống lò hơi dầu tập trung chủ yếu vào nhiệm vụ tạo dòng tuần hoàn cho dầu tải nhiệt giữa thiết bị gia nhiệt và khu vực sử dụng nhiệt. Tài liệu nhà sản xuất không dùng trực tiếp thuật ngữ “lò hơi dầu”, nhưng xác nhận dòng RY là bơm tuần hoàn dầu nóng sử dụng trong các hệ thống gia nhiệt công nghiệp, phù hợp với môi chất nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

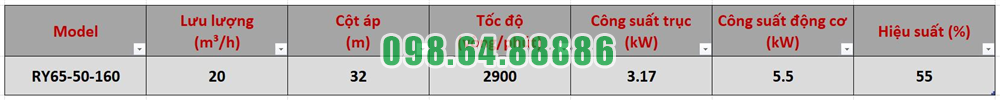

Với RY65-50-160, thông số làm việc được công bố gồm lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và công suất động cơ 5,5 kW.
Trong hệ thống lò sử dụng dầu tải nhiệt, RY65-50-160 có thể đảm nhiệm nhiệm vụ đưa dầu qua thiết bị gia nhiệt, sau đó vận chuyển dầu nóng tới các thiết bị cần sử dụng nhiệt.
Dòng dầu sau khi truyền nhiệt tiếp tục quay trở lại khu vực gia nhiệt để bắt đầu chu trình mới. Vì vậy, bơm đóng vai trò duy trì vòng tuần hoàn dầu tải nhiệt liên tục.
Có thể mô tả chu trình cơ bản như sau:
Lò gia nhiệt → dầu nóng → Bơm dầu truyền nhiệt RY65-50-160 → thiết bị sử dụng nhiệt → dầu hồi → tiếp tục tuần hoàn.
Một vai trò quan trọng của Bơm dầu truyền nhiệt RY65-50-160 trong hệ thống lò hơi dầu là duy trì lượng dầu lưu chuyển qua hệ thống.
Tại điểm làm việc được công bố, bơm đạt 20 m³/h.
Lưu lượng này thể hiện lượng dầu mà bơm có khả năng vận chuyển trong một giờ tại điều kiện thiết kế tương ứng. Khi lựa chọn đúng với yêu cầu của hệ thống, dòng dầu được duy trì liên tục qua vùng gia nhiệt và thiết bị tiêu thụ nhiệt.
Dầu tải nhiệt phải đi qua đường ống, van, thiết bị gia nhiệt và các thiết bị sử dụng nhiệt. Tất cả các thành phần này đều tạo ra trở lực.
Cột áp 32 m của RY65-50-160 cung cấp năng lượng cho dòng dầu để vượt qua tổng trở lực tại điểm làm việc 20 m³/h.
Theo tài liệu dòng RY, việc lựa chọn bơm cần dựa trên mối quan hệ giữa lưu lượng Q và cột áp H, đồng thời điểm làm việc của hệ thống nên nằm trong vùng đặc tính phù hợp.
Do đó, trong hệ thống lò dầu, vai trò của bơm không chỉ là “đẩy dầu đi” mà còn phải tạo đủ cột áp để duy trì vòng tuần hoàn.
Dầu tải nhiệt chỉ có thể đưa nhiệt từ lò đến thiết bị sử dụng nhiệt khi có dòng tuần hoàn.
Bơm RY65-50-160 tạo ra dòng chuyển động liên tục của dầu, nhờ đó dầu sau khi được gia nhiệt không nằm cố định trong lò mà được đưa tới khu vực cần sử dụng nhiệt.
Sau khi trao đổi nhiệt, dầu có nhiệt độ thấp hơn được đưa trở lại chu trình gia nhiệt. Vì vậy, bơm là một mắt xích quan trọng trong quá trình vận chuyển nhiệt bằng dầu tải nhiệt.
Một đặc điểm đặc biệt quan trọng khi sử dụng RY65-50-160 trong hệ thống gia nhiệt dầu là khả năng làm việc với môi chất nóng.
Theo tài liệu, dòng RY phù hợp với chất lỏng có nhiệt độ không vượt quá 350°C.
Điều này giúp bơm đáp ứng nhiệm vụ tuần hoàn dầu sau khi môi chất được gia nhiệt đến mức nhiệt cao trong hệ thống.
Nhà sản xuất quy định không vận hành dòng RY ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc làm việc ở lưu lượng thấp, cần bố trí đường hồi bypass tại cửa xả hoặc lựa chọn bơm nhỏ hơn.
Đây là yêu cầu đặc biệt đáng chú ý trong hệ thống lò dầu. Khi lò vẫn đang cấp nhiệt, dòng dầu cần được duy trì phù hợp để quá trình tuần hoàn không bị suy giảm quá mức.
Khi hệ thống sử dụng dầu nóng, RY65-50-160 phải được gia nhiệt từ từ trước khi khởi động.
Nhà sản xuất quy định:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quy trình này giúp thân bơm và các bộ phận bên trong thích nghi với nhiệt độ của dầu trước khi bơm thực hiện nhiệm vụ tuần hoàn liên tục.
Vai trò của RY65-50-160 còn đặc biệt quan trọng trong giai đoạn hạ nhiệt của hệ thống.
Theo hướng dẫn nhà sản xuất, chỉ được dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Điều này cho thấy quá trình tuần hoàn dầu cần được duy trì trong thời gian hệ thống đang hạ nhiệt, thay vì dừng bơm ngay khi nguồn gia nhiệt ngừng hoạt động.
Vai trò của Bơm dầu truyền nhiệt RY65-50-160 trong hệ thống lò hơi dầu chủ yếu là tạo và duy trì dòng tuần hoàn dầu tải nhiệt, đưa dầu qua khu vực gia nhiệt rồi vận chuyển nhiệt đến các thiết bị sử dụng nhiệt trước khi dầu quay trở lại chu trình.
Với lưu lượng 20 m³/h, cột áp 32 m, công suất 5,5 kW và tốc độ 2.900 vòng/phút, RY65-50-160 cung cấp lưu lượng và cột áp cần thiết tại điểm làm việc tương ứng. Khả năng làm việc với dầu nóng đến 350°C cùng yêu cầu duy trì lưu lượng tối thiểu và chỉ dừng bơm khi dầu giảm dưới 100°C cho thấy bơm giữ vai trò quan trọng trong việc duy trì vòng tuần hoàn dầu nóng ổn định của hệ thống gia nhiệt.
Nguyên nhân Bơm dầu truyền nhiệt RY65-50-160 không lên dầu và cách xử lý cần được kiểm tra theo đúng trình tự từ cửa hút, chiều quay, tốc độ động cơ đến bánh công tác và trở lực đường ống. Theo bảng sự cố của dòng RY, hiện tượng bơm không ra chất lỏng hoặc lưu lượng rất nhỏ chủ yếu liên quan đến đường xả có trở lực quá lớn, bánh công tác bị tắc, tốc độ quay thấp, chiều quay sai hoặc van hút chưa mở.
Đây là nguyên nhân cần kiểm tra đầu tiên khi RY65-50-160 khởi động nhưng không có dầu tại cửa xả.
Nếu van hút đang đóng hoặc chưa mở đủ, dầu không thể đi vào thân bơm và bánh công tác không có đủ môi chất để tạo dòng tuần hoàn.
Kiểm tra trạng thái van hút và mở hoàn toàn van hút trước khi vận hành.
Tài liệu của nhà sản xuất cũng quy định trong quá trình khởi động phải mở hoàn toàn van hút và không được sử dụng van hút để điều chỉnh lưu lượng.
Trước khi khởi động, thân bơm RY65-50-160 phải được mồi đầy môi chất.
Theo hướng dẫn, trong quá trình mồi cần quay khớp nối bằng tay để hỗ trợ đẩy không khí ra khỏi bơm.
Nếu thân bơm chưa có đủ dầu, khả năng hình thành dòng hút của bánh công tác sẽ bị ảnh hưởng.
Mồi đầy dầu tải nhiệt vào thân bơm trước khi đóng điện.
Trong quá trình mồi:
Bổ sung đủ dầu vào thân bơm.
Quay khớp nối bằng tay.
Hỗ trợ đưa không khí ra khỏi khoang bơm.
Kiểm tra lại đường hút trước khi khởi động.
Chiều quay sai là một nguyên nhân trực tiếp khiến Bơm dầu truyền nhiệt RY65-50-160 không lên dầu hoặc lưu lượng rất nhỏ.
Theo tài liệu, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Nếu động cơ quay ngược, bánh công tác cũng quay sai chiều thiết kế nên khả năng tạo lưu lượng và cột áp bị suy giảm mạnh.
Ngắt nguồn điện và kiểm tra chiều quay của động cơ.
Nếu quay sai chiều, cần đấu lại nguồn điện để đưa động cơ về đúng chiều quay quy định, sau đó chạy thử lại trước khi đưa bơm vào vận hành chính thức.
RY65-50-160 có tốc độ làm việc thiết kế 2.900 vòng/phút. Tốc độ quay thấp được nhà sản xuất liệt kê là một nguyên nhân khiến bơm không ra dầu hoặc lưu lượng quá nhỏ.
Tại điểm làm việc công bố, RY65-50-160 đạt lưu lượng 20 m³/h, cột áp 32 m với tốc độ 2.900 vòng/phút.
Kiểm tra tốc độ thực tế của động cơ và đưa tốc độ về đúng định mức.
Nếu sử dụng biến tần, cần kiểm tra lại tần số cài đặt để bảo đảm bơm không bị vận hành ở tốc độ thấp ngoài dự kiến.
Bánh công tác là bộ phận trực tiếp tạo dòng dầu. Khi cặn, xỉ hàn hoặc dị vật đi vào thân bơm và gây tắc bánh công tác, khả năng tạo lưu lượng có thể giảm mạnh hoặc mất hoàn toàn.
Tài liệu xác định bánh công tác bị tắc là một trong các nguyên nhân chính khiến bơm không ra chất lỏng.
Dừng bơm an toàn, tháo kiểm tra và vệ sinh bánh công tác.
Đồng thời cần kiểm tra bộ lọc phía hút. Nhà sản xuất yêu cầu súc rửa sạch đường ống và bố trí lưới lọc hoặc bộ lọc ở đường hút để ngăn cặn, xỉ hàn và dị vật đi vào bánh công tác.
Nếu đường ống phía xả có trở lực quá lớn, RY65-50-160 có thể không tạo được lưu lượng dầu như yêu cầu.
Theo bảng xử lý sự cố, đây là một trong những nguyên nhân chính của hiện tượng bơm không ra chất lỏng hoặc lưu lượng rất nhỏ.
Kiểm tra toàn bộ đường xả, đặc biệt tại:
Van đường xả.
Đường ống bị nghẹt.
Vị trí thu hẹp tiết diện.
Các thiết bị tạo trở lực trên đường dầu.
Sau đó giảm trở lực đường ống về mức phù hợp với khả năng làm việc của bơm.
Khi khởi động, van xả được đóng để giảm tải cho động cơ. Tuy nhiên, bơm không được chạy với van xả đóng quá 3 phút.
Sau khi RY65-50-160 đạt tốc độ ổn định và đồng hồ áp suất xả có tín hiệu, phải mở từ từ van xả và điều chỉnh lưu lượng.
Nếu người vận hành quên mở van xả, dầu sẽ không được đưa vào hệ thống mặc dù động cơ và bánh công tác vẫn đang quay.
Khi gặp hiện tượng bơm không lên dầu, nên kiểm tra theo thứ tự:
Kiểm tra thân bơm đã được mồi đầy dầu hay chưa.
Kiểm tra van hút và mở hoàn toàn.
Kiểm tra chiều quay của động cơ.
Kiểm tra tốc độ có đạt khoảng 2.900 vòng/phút hay không.
Kiểm tra và mở van xả đúng trình tự.
Kiểm tra bánh công tác có bị tắc hay không.
Kiểm tra trở lực và tình trạng tắc nghẽn của đường ống xả.
Trình tự này tập trung trực tiếp vào những nguyên nhân được tài liệu vận hành và bảng xử lý sự cố của dòng RY nêu ra.
Nguyên nhân Bơm dầu truyền nhiệt RY65-50-160 không lên dầu và cách xử lý chủ yếu tập trung ở năm nhóm vấn đề: van hút chưa mở, bơm chưa được mồi đầy dầu, chiều quay sai, tốc độ quay thấp, bánh công tác bị tắc hoặc trở lực đường xả quá lớn.
Khi xảy ra sự cố, cần ưu tiên kiểm tra điều kiện hút và mồi dầu trước, sau đó xác nhận chiều quay, tốc độ 2.900 vòng/phút, tình trạng bánh công tác và đường ống. Kiểm tra đúng trình tự giúp nhanh chóng xác định nguyên nhân và đưa RY65-50-160 trở lại trạng thái tuần hoàn dầu bình thường.

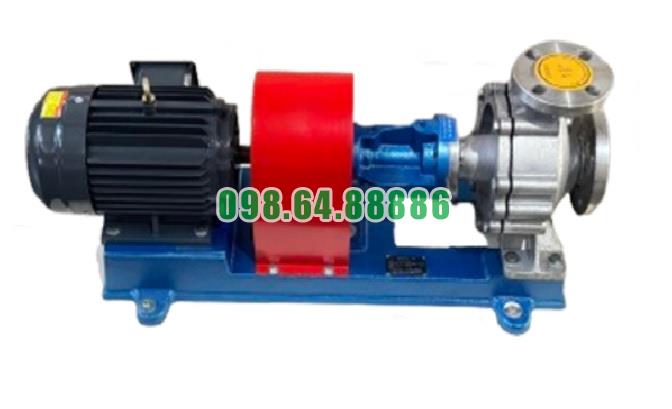

Bơm dầu chịu nhiệt RY65-50-160 lưu lượng 20 m3/h, công suất 5.5 kW, cột áp 32 m
