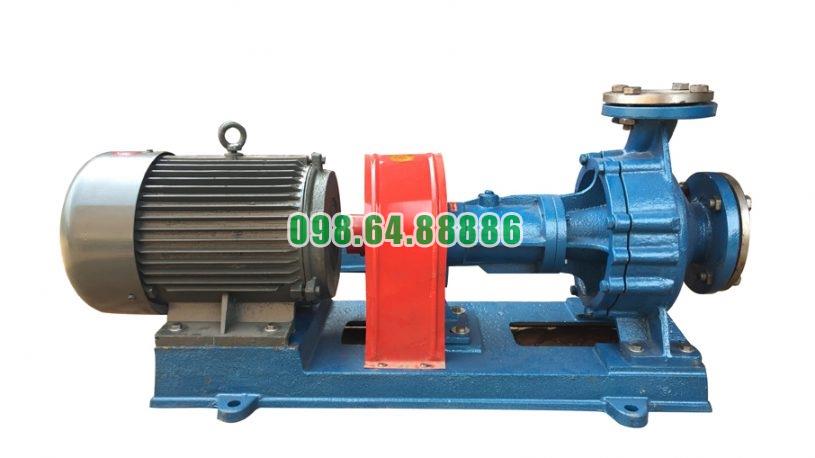

Máy bơm dầu tải nhiệt RY40-25-160 lưu lượng 10 m3/h, tốc độ 2.900 vòng/phút, cột áp 28 m, công suất 2.2 kW

Tối ưu điểm làm việc hiệu suất cao trên đường đặc tính bơm dầu truyền nhiệt RY40-25-160

Đối với bơm dầu truyền nhiệt RY40-25-160, tối ưu điểm làm việc có nghĩa là đưa trạng thái vận hành thực tế của bơm về gần vùng thông số thiết kế, thay vì để bơm chạy quá xa về phía lưu lượng thấp hoặc lưu lượng cao. Model này có điểm tham chiếu khoảng 10 m³/h tại cột áp 28 m, tốc độ 2.900 vòng/phút, công suất trục khoảng 1,72 kW, sử dụng động cơ 2,2 kW và hiệu suất tại điểm thông số khoảng 45%.

Vì vậy, muốn khai thác RY40-25-160 hiệu quả, cần quan tâm đồng thời đến đường đặc tính bơm và đường đặc tính của hệ thống.

1. Điểm làm việc là giao điểm giữa bơm và hệ thống

Bơm không tự quyết định hoàn toàn lưu lượng thực tế. Khi RY40-25-160 được nối vào đường ống, điểm vận hành được hình thành tại giao điểm giữa:

Đường đặc tính Q-H của bơm → đường đặc tính trở lực của hệ thống → điểm làm việc thực tế

Đường đặc tính bơm thể hiện cột áp thay đổi theo lưu lượng. Trong khi đó, đường đặc tính hệ thống thể hiện lượng cột áp cần thiết để thắng trở lực đường ống, van và thiết bị trao đổi nhiệt.

Muốn tối ưu bơm, cần làm cho giao điểm này nằm gần vùng làm việc phù hợp của RY40-25-160.

2. Lấy 10 m³/h – 28 m làm điểm tham chiếu chính

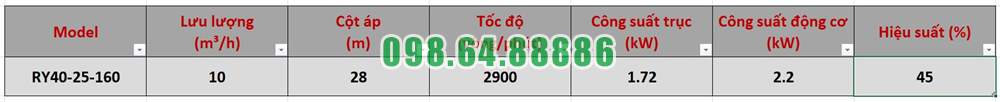

Thông số quan trọng của RY40-25-160 là:

• Lưu lượng: 10 m³/h
• Cột áp: 28 m
• Tốc độ: 2.900 vòng/phút
• Công suất trục: khoảng 1,72 kW
• Động cơ: 2,2 kW
• Hiệu suất: khoảng 45%

Khi hệ thống thực tế cần gần 10 m³/h và 28 m, bơm có điều kiện làm việc gần trạng thái thiết kế.

Không nên hiểu 10 m³/h đơn thuần là lưu lượng phải đạt bằng mọi giá. Lưu lượng này chỉ phù hợp khi cột áp của hệ thống cũng tương ứng.

3. Tránh vận hành quá xa về phía lưu lượng thấp

Nếu van đường đẩy đóng quá nhiều hoặc hệ thống có trở lực quá lớn, lưu lượng thực tế sẽ giảm.

Điểm làm việc khi đó dịch về phía trái của đường đặc tính, tức là vùng lưu lượng thấp – cột áp cao hơn.

Khi vận hành lâu ở vùng này, dòng dầu bên trong bánh công tác có thể không còn thuận lợi như tại vùng thiết kế. Tuần hoàn nội bộ, rung động và nhiệt cục bộ có thể tăng.

Đặc biệt với bơm dầu nóng, không nên duy trì trạng thái lưu lượng quá thấp trong thời gian dài.

4. Cũng không nên để lưu lượng vượt quá xa 10 m³/h

Trường hợp ngược lại xảy ra khi tổng trở lực hệ thống quá thấp.

Khi đó, điểm làm việc dịch về phía lưu lượng lớn hơn. Bơm vận chuyển nhiều dầu hơn nhưng công suất trục cũng có thể tăng theo.

Nếu lưu lượng vượt quá xa vùng thiết kế, tải lên động cơ, trục và ổ bi có thể tăng, trong khi hiệu quả chuyển đổi năng lượng không còn ở trạng thái thuận lợi.

Vì vậy, nguyên tắc tối ưu không phải là:

Lưu lượng càng lớn càng tốt

mà phải là:

Lưu lượng phù hợp với vùng làm việc của bơm và nhu cầu thực tế của hệ thống.

5. Hạn chế dùng van tiết lưu để sửa sai việc chọn bơm

Van đường đẩy có thể điều chỉnh lưu lượng, nhưng nếu phải đóng van quá nhiều mới đưa RY40-25-160 về 10 m³/h thì hệ thống chưa được phối hợp tối ưu.

Đóng van làm tăng trở lực nhân tạo. Một phần năng lượng từ bơm khi đó bị tiêu hao tại van.

Nếu tình trạng tiết lưu lớn diễn ra thường xuyên, cần xem lại thiết kế đường ống và vị trí làm việc của bơm trên đường đặc tính.

Mục tiêu tốt hơn là để đặc tính tự nhiên của hệ thống đưa bơm về gần vùng yêu cầu, thay vì liên tục tạo tổn thất bằng van.

6. Tối ưu đường ống để đưa điểm làm việc về đúng vùng

Đường ống ảnh hưởng rất lớn đến đường đặc tính hệ thống.

Đường kính quá nhỏ, quá nhiều co, van hoặc thiết bị có tiết diện hẹp sẽ làm tổn thất áp suất tăng. Khi đó, RY40-25-160 có xu hướng chạy ở lưu lượng thấp hơn.

Ngược lại, đường ống quá ít trở lực có thể làm lưu lượng tăng cao hơn dự kiến.

Vì vậy, khi thiết kế vòng dầu nóng cần tính toán hợp lý tổng trở lực sao cho tại khoảng 10 m³/h, hệ thống yêu cầu cột áp gần với khả năng 28 m của RY40-25-160.

7. Đường hút phải bảo đảm cấp dầu ổn định

Tối ưu điểm làm việc không chỉ tập trung vào phía đẩy.

RY40-25-160 có cửa hút DN40. Dầu cần được đưa ổn định vào tâm bánh công tác để quá trình ly tâm diễn ra đúng.

Nếu đường hút bị nghẹt, quá dài, nhiều đoạn gấp hoặc tạo tổn thất lớn, điều kiện hút sẽ xấu đi.

Khi đó, dù phía đẩy được tính toán đúng, bơm vẫn khó duy trì trạng thái vận hành ổn định gần 10 m³/h.

Do đó, đường hút tốt là điều kiện nền tảng để điểm làm việc thực tế bám sát đường đặc tính mong muốn.

8. Nhiệt độ dầu làm thay đổi điểm làm việc thực tế

RY40-25-160 vận chuyển dầu truyền nhiệt nên độ nhớt của môi chất thay đổi theo nhiệt độ.

Khi dầu còn lạnh, độ nhớt thường cao hơn, làm tổn thất đường ống tăng. Điểm làm việc thực tế khi đó có thể dịch về phía lưu lượng thấp.

Sau khi dầu nóng lên, độ nhớt giảm và trở lực hệ thống cũng có thể giảm, khiến lưu lượng tăng.

Vì vậy, điểm làm việc cần được đánh giá ở nhiệt độ vận hành ổn định của hệ thống, không nên chỉ dựa vào số liệu trong thời điểm khởi động.

9. Tối ưu hiệu suất bằng cách giữ bơm gần vùng thiết kế

Hiệu suất của RY40-25-160 tại điểm thông số khoảng 45%. Vì vậy, cụm từ “hiệu suất cao” ở đây nên hiểu là vùng làm việc hiệu quả hơn của chính model này, chứ không nên diễn giải rằng 45% là một mức hiệu suất rất cao theo nghĩa tuyệt đối.

Khi bơm chạy quá xa vùng thiết kế, một phần năng lượng có thể bị tiêu hao nhiều hơn do dòng chảy bất lợi, tiết lưu hoặc tải thủy lực không phù hợp.

Do đó, cách tối ưu thực tế là giữ điểm vận hành càng gần vùng:

Q ≈ 10 m³/h – H ≈ 28 m

khi đây cũng chính là nhu cầu của hệ thống.

10. Theo dõi lưu lượng và chênh áp để xác định điểm thực tế

Sau khi hệ thống đi vào vận hành, cần đo thông số thay vì chỉ dựa trên tính toán ban đầu.

Lưu lượng kế cho biết lượng dầu thực tế đang tuần hoàn. Đồng hồ áp suất phía hút và phía đẩy giúp xác định chênh áp qua bơm.

Từ hai thông số này có thể đánh giá RY40-25-160 đang làm việc gần hay xa vùng mong muốn.

Nếu lưu lượng thấp đáng kể so với 10 m³/h, cần kiểm tra trở lực đường ống, van và điều kiện hút. Nếu lưu lượng cao hơn nhiều, cần kiểm tra xem hệ thống có quá ít trở lực hoặc điểm lựa chọn bơm chưa phù hợp hay không.

11. Điểm làm việc phù hợp còn giúp giảm rung và tải cơ khí

Điểm vận hành không phù hợp không chỉ làm giảm hiệu quả thủy lực mà còn có thể ảnh hưởng đến cơ khí.

Khi dòng chảy bên trong bánh công tác mất ổn định, tải tác động lên bánh công tác và trục cũng biến đổi.

Chuỗi ảnh hưởng có thể diễn ra:

Điểm làm việc lệch xa → dòng chảy bất ổn → rung tăng → ổ bi chịu tải lớn hơn → bộ làm kín bị ảnh hưởng

Vì vậy, đưa RY40-25-160 về gần vùng thiết kế cũng là biện pháp giúp cụm trục và ổ bi làm việc ổn định hơn.

12. Khai thác hợp lý động cơ 2,2 kW

Tại điểm 10 m³/h – 28 m, công suất trục khoảng 1,72 kW, trong khi động cơ được lựa chọn ở mức 2,2 kW.

Cấu hình này tạo khoảng dự phòng công suất cho truyền động.

Nếu bơm chạy quá xa về phía lưu lượng lớn, công suất yêu cầu có thể tăng và khoảng dự phòng bị thu hẹp.

Do đó, duy trì điểm làm việc phù hợp cũng giúp động cơ 2,2 kW được khai thác đúng với mục đích thiết kế của model.

Tối ưu điểm làm việc hiệu suất cao trên đường đặc tính bơm dầu truyền nhiệt RY40-25-160 là quá trình phối hợp giữa đặc tính của bơm và tổng trở lực của hệ thống để điểm vận hành thực tế nằm gần vùng thông số thiết kế.

Với RY40-25-160, vùng tham chiếu quan trọng là 10 m³/h – 28 m tại 2.900 vòng/phút, công suất trục khoảng 1,72 kW, sử dụng động cơ 2,2 kW và hiệu suất khoảng 45%.

Muốn khai thác bơm hiệu quả cần hạn chế vận hành quá xa về phía lưu lượng thấp hoặc cao, giảm tiết lưu không cần thiết, thiết kế hợp lý đường hút – đường đẩy và kiểm tra điểm làm việc ở nhiệt độ dầu thực tế. Khi giao điểm giữa đường đặc tính bơm và đường đặc tính hệ thống nằm gần vùng thiết kế, RY40-25-160 sẽ vận hành ổn định hơn, hạn chế tổn thất năng lượng và giảm tải bất lợi lên các chi tiết cơ khí.

Tính ứng dụng đa dạng vượt trội của bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 có tính ứng dụng đa dạng nhờ khả năng tuần hoàn dầu nóng trong nhiều hệ thống gia nhiệt công nghiệp khác nhau. Điểm nổi bật của model này không nằm ở việc thay đổi chức năng theo từng ngành, mà ở khả năng thực hiện ổn định một nhiệm vụ cốt lõi: đưa dầu truyền nhiệt từ nguồn gia nhiệt đến thiết bị cần nhiệt và đưa dầu quay trở lại để tiếp tục chu trình.

Với lưu lượng thiết kế 10 m³/h, cột áp 28 m và động cơ 2,2 kW, RY40-25-160 có thể được bố trí trong nhiều vòng tuần hoàn dầu nóng có yêu cầu thủy lực tương ứng.

Ứng dụng trong ngành hóa chất và dược phẩm

Trong nhà máy hóa chất và dược phẩm, RY40-25-160 có thể tuần hoàn dầu nóng đến áo gia nhiệt của bồn phản ứng, bồn khuấy hoặc thiết bị trao đổi nhiệt.

Dầu truyền nhiệt hoạt động trong một mạch riêng, truyền nhiệt gián tiếp qua thành thiết bị. Nhờ đó, bơm có thể hỗ trợ duy trì nguồn nhiệt cho quá trình phản ứng, phối trộn hoặc xử lý nhiệt mà không cần trực tiếp bơm hóa chất hay sản phẩm dược.

Ứng dụng trong sản xuất nhựa và cao su

Đối với ngành nhựa và cao su, RY40-25-160 được sử dụng trong các hệ thống dầu nóng cấp nhiệt cho bồn phối trộn, khuôn, tấm ép và thiết bị lưu hóa khi những thiết bị này sử dụng dầu tải nhiệt.

Bơm liên tục đưa dầu nóng đến khu vực cần gia nhiệt, sau đó đưa dầu đã giảm nhiệt trở về nguồn nhiệt. Vì vậy, RY40-25-160 đóng vai trò vận chuyển nhiệt chứ không trực tiếp bơm nhựa nóng chảy hoặc cao su.

Ứng dụng trong dệt nhuộm và hệ thống sấy

Trong nhà máy dệt nhuộm, dầu nóng có thể được sử dụng để cấp nhiệt cho máy sấy, thiết bị định hình hoặc bộ trao đổi nhiệt. RY40-25-160 duy trì dòng dầu đi qua các thiết bị này, giúp nhiệt được cung cấp liên tục trong quá trình xử lý vải.

Tương tự, trong các lò sấy công nghiệp, bơm có thể đưa dầu nóng qua bộ trao đổi nhiệt để làm nóng không khí sấy. Sau khi truyền nhiệt, dầu quay trở lại nguồn gia nhiệt và tiếp tục được tuần hoàn.

Ứng dụng trong chế biến thực phẩm và nhiều hệ thống gia nhiệt khác

Trong chế biến thực phẩm, RY40-25-160 có thể phục vụ các bồn áo nhiệt, thiết bị sấy hoặc hệ thống trao đổi nhiệt gián tiếp. Dầu nóng được cách ly với thực phẩm và chỉ làm nhiệm vụ truyền nhiệt qua bề mặt kim loại của thiết bị.

Ngoài ra, dòng RY còn phù hợp với những hệ thống gia nhiệt trong sản xuất vật liệu đường, chế biến gỗ và các dây chuyền công nghiệp khác có sử dụng dầu tải nhiệt. Điểm chung giữa các ứng dụng này là đều cần một vòng tuần hoàn:

Nguồn gia nhiệt → RY40-25-160 → Thiết bị sử dụng nhiệt → Đường hồi → Nguồn gia nhiệt.

Vì sao RY40-25-160 có phạm vi ứng dụng rộng?

Tính ứng dụng đa dạng của RY40-25-160 xuất phát từ việc bơm được thiết kế chuyên cho môi chất nhiệt độ cao, không chứa hạt rắn và có thể có tính ăn mòn nhẹ khi tương thích với vật liệu bơm. Dòng RY có khả năng làm việc với môi chất ở nhiệt độ cao, tạo điều kiện sử dụng trong nhiều hệ thống dầu tải nhiệt khác nhau.

Thông số 10 m³/h – 28 m – 2,2 kW cũng phù hợp với nhiều vòng tuần hoàn quy mô tương ứng, từ cấp nhiệt cho một thiết bị riêng lẻ đến một cụm thiết bị có chung hệ thống dầu nóng.

Tính ứng dụng đa dạng vượt trội của bơm dầu truyền nhiệt RY40-25-160 thể hiện ở khả năng phục vụ nhiều hệ thống gia nhiệt trong các ngành hóa chất, dược phẩm, nhựa, cao su, dệt nhuộm, sấy công nghiệp và chế biến thực phẩm.

Dù được sử dụng ở lĩnh vực nào, nhiệm vụ trọng tâm của RY40-25-160 vẫn là duy trì tuần hoàn dầu nóng và vận chuyển nhiệt liên tục từ nguồn gia nhiệt đến thiết bị sản xuất. Chính khả năng thích ứng với nhiều dạng hệ thống dầu truyền nhiệt là yếu tố tạo nên phạm vi ứng dụng rộng của model này.
