Bơm dầu truyền nhiệt chịu nhiệt cao RY100-65-200 lưu lượng 100 m3/h, cột áp 50 m, công suất 22 kW

Bơm dầu truyền nhiệt RY100-65-200 và nguyên tắc lựa chọn vật liệu chịu nhiệt

Bơm dầu truyền nhiệt RY100-65-200 làm việc với dầu truyền nhiệt có nhiệt độ cao, vì vậy vật liệu của các chi tiết phải đáp ứng yêu cầu chịu nhiệt, chịu áp và duy trì độ ổn định khi bơm vận hành liên tục.

Vật liệu phải phù hợp với nhiệt độ dầu

Dòng bơm RY được thiết kế cho môi chất có nhiệt độ làm việc lên đến khoảng 350°C. Vì vậy, các chi tiết tiếp xúc trực tiếp với dầu nóng như thân bơm, nắp bơm, bánh công tác và trục cần có khả năng duy trì cơ tính khi nhiệt độ tăng.

Cần chịu được giãn nở nhiệt

Khi nhiệt độ dầu thay đổi, các chi tiết kim loại sẽ giãn nở. Vật liệu sử dụng cho bơm cần có độ ổn định nhiệt phù hợp để hạn chế biến dạng, sai lệch khe hở hoặc kẹt rôto trong quá trình gia nhiệt.

Vật liệu làm kín phải chịu nhiệt

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Vì vậy, vật liệu làm kín cần duy trì độ đàn hồi và khả năng làm kín khi thường xuyên tiếp xúc với dầu nóng.

Vật liệu cần tương thích với môi chất

RY100-65-200 phù hợp với chất lỏng có tính ăn mòn yếu và không chứa hạt rắn. Khi lựa chọn vật liệu, cần xem xét thêm thành phần của dầu truyền nhiệt để hạn chế hiện tượng ăn mòn hoặc suy giảm vật liệu trong thời gian dài.

Khả năng chịu áp cũng cần được xem xét

Các bộ phận chịu áp của dòng bơm RY được thiết kế theo cấp áp suất 16 bar. Do đó, vật liệu không chỉ cần chịu nhiệt mà còn phải đủ độ bền cơ học để làm việc ổn định dưới áp suất của hệ thống.

Lưu ý về vật liệu cụ thể

Tài liệu của Bơm dầu truyền nhiệt RY100-65-200 không nêu rõ mác vật liệu cụ thể của thân bơm, bánh công tác hay trục bơm. Vì vậy, khi cần lựa chọn chính xác gang, thép, inox hoặc vật liệu làm kín, cần căn cứ vào nhiệt độ thực tế, loại dầu, mức độ ăn mòn và thông số vật liệu do nhà sản xuất cung cấp.

Nguyên tắc lựa chọn vật liệu chịu nhiệt cho Bơm dầu truyền nhiệt RY100-65-200 là bảo đảm vật liệu phù hợp với nhiệt độ dầu, chịu được giãn nở nhiệt, đủ độ bền cơ học, tương thích với môi chất và duy trì khả năng làm kín.

Đối với hệ thống làm việc ở nhiệt độ cao, lựa chọn đúng vật liệu là yếu tố quan trọng để hạn chế biến dạng, rò rỉ và suy giảm tuổi thọ của bơm.

Cơ chế tạo lưu lượng của Bơm dầu truyền nhiệt RY100-65-200

Bơm dầu truyền nhiệt RY100-65-200 tạo lưu lượng theo nguyên lý ly tâm. Khi động cơ làm việc, trục bơm kéo bánh công tác quay với tốc độ khoảng 2.900 vòng/phút, tạo chuyển động liên tục cho dầu truyền nhiệt trong hệ thống.

Dầu đi vào tâm bánh công tác

Dầu truyền nhiệt đi vào bơm qua cửa hút theo hướng trục và tiến vào vùng tâm bánh công tác.

Khi bánh công tác quay, dầu tại tâm được đẩy ra phía ngoài, làm hình thành vùng áp suất thấp để dầu mới tiếp tục đi vào.

Bánh công tác tạo vận tốc cho dòng dầu

Các cánh của bánh công tác truyền năng lượng cho dầu và đẩy dầu từ tâm ra mép ngoài nhờ lực ly tâm.

Tốc độ quay của bánh công tác càng ổn định thì dòng dầu được tạo ra càng liên tục.

Thân bơm chuyển năng lượng thành áp suất

Sau khi rời bánh công tác, dầu đi vào thân bơm. Tại đây, một phần động năng được chuyển thành áp năng, giúp dầu có đủ áp suất để đi qua đường ống và các thiết bị trong hệ thống.

Dòng chảy được duy trì liên tục

Quá trình hút dầu vào tâm bánh công tác và đẩy dầu ra cửa xả diễn ra liên tục khi bơm hoạt động. Nhờ đó, RY100-65-200 có thể tạo lưu lượng khoảng 100 m³/h tại cột áp khoảng 50 m.

Cơ chế tạo lưu lượng của Bơm dầu truyền nhiệt RY100-65-200 dựa trên chuyển động quay của bánh công tác. Bánh công tác tạo lực ly tâm, hút dầu vào tâm, đẩy dầu ra ngoài và hình thành chênh lệch áp suất để duy trì dòng dầu tuần hoàn liên tục trong hệ thống.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

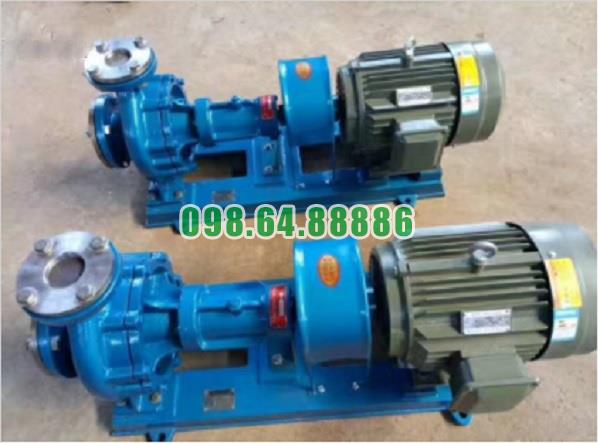

Hình ảnh thực tế bơm dầu truyền nhiệt RY
