Bơm dầu truyền nhiệt RY50-32-250 được thiết kế theo hướng gọn, đơn giản và thuận tiện cho bố trí trong các hệ thống tuần hoàn dầu nóng công nghiệp. Theo tài liệu nhà sản xuất, dòng RY sử dụng kết cấu đỡ một phía, cửa hút hướng trục, cửa xả hướng tâm thẳng đứng, bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Việc đặt bơm và động cơ trên cùng một bệ giúp RY50-32-250 tạo thành một cụm thiết bị thống nhất, thuận tiện cho việc xác định vị trí lắp đặt và căn chỉnh.
Cách bố trí này giúp giảm sự phân tán của các bộ phận truyền động, đồng thời thuận tiện khi bố trí bơm trong phòng máy hoặc khu vực thiết bị của dây chuyền nhiệt.
RY50-32-250 có cửa hút bố trí theo hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Cách bố trí này giúp tuyến ống hút có thể kết nối trực tiếp vào đầu bơm, trong khi đường ống xả được đưa lên phía trên, góp phần sử dụng không gian lắp đặt theo chiều cao thay vì mở rộng quá nhiều sang hai bên.
Một ưu điểm quan trọng giúp RY50-32-250 có kết cấu gọn là cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Theo nhà sản xuất, thiết kế này giúp cụm bơm có kết cấu gọn, đơn giản, đồng thời giảm chi phí vận hành.
Không cần bố trí thêm đường cấp nước, đường hồi nước hoặc thiết bị làm mát riêng cũng giúp khu vực xung quanh bơm thông thoáng hơn.
Động cơ truyền chuyển động đến trục bơm thông qua khớp nối mềm kiểu ba chấu.
Khớp nối nằm giữa bơm và động cơ trên cùng bệ máy, tạo thành hệ truyền động tuyến tính, thuận tiện cho bố trí và kiểm tra trong quá trình bảo dưỡng.
Thiết kế gọn của RY50-32-250 phù hợp với các khu vực có nhiều đường ống, van và thiết bị trao đổi nhiệt. Tuy nhiên, khi lắp đặt vẫn phải chừa đủ không gian để kiểm tra, tháo lắp và bảo dưỡng theo yêu cầu của nhà sản xuất.
Đường ống hút và đẩy cũng cần có giá đỡ độc lập, tránh truyền trọng lượng trực tiếp lên thân bơm.
Kiểu dáng nhỏ gọn của Bơm dầu truyền nhiệt RY50-32-250 giúp tối ưu không gian lắp đặt nhờ bơm và động cơ bố trí chung trên một bệ máy, cửa hút hướng trục, cửa xả hướng lên và đặc biệt là cơ chế tản nhiệt tự nhiên không cần hệ thống làm mát bằng nước.
Những đặc điểm này giúp RY50-32-250 có kết cấu đơn giản, thuận tiện khi bố trí trong các hệ thống dầu truyền nhiệt công nghiệp, đồng thời vẫn bảo đảm không gian cần thiết cho kiểm tra và bảo dưỡng.
Nguyên lý lực ly tâm truyền tải chất lỏng ở Bơm dầu truyền nhiệt RY50-32-250 dựa trên chuyển động quay của bánh công tác để truyền năng lượng cho dầu truyền nhiệt. Khi động cơ hoạt động, bánh công tác quay với tốc độ cao, đưa dầu từ vùng tâm ra phía ngoài, tạo dòng chảy liên tục từ cửa hút đến cửa xả.
Theo kết cấu của dòng RY, bơm có cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng, phù hợp với hướng chuyển động của dầu qua bánh công tác.
Khi bánh công tác quay, lượng dầu nằm trong các cánh bơm liên tục được đưa từ tâm ra phía mép ngoài. Quá trình này tạo điều kiện để dầu từ đường hút tiếp tục đi vào vùng trung tâm bánh công tác.
Dòng dầu ban đầu có thể mô tả:
Đường ống hút → cửa hút hướng trục → tâm bánh công tác
Cửa hút hướng trục giúp dầu tiếp cận trực tiếp vùng nhận chất lỏng của bánh công tác, tạo điều kiện cho quá trình hút diễn ra liên tục.
Đây là giai đoạn quan trọng nhất trong nguyên lý lực ly tâm truyền tải chất lỏng ở Bơm dầu truyền nhiệt RY50-32-250.
Khi bánh công tác quay, các cánh bơm tác động lên dầu và truyền cơ năng cho dòng chất lỏng. Dầu chuyển động theo bánh công tác rồi được đưa dần từ khu vực tâm về phía mép ngoài.
Quá trình diễn ra liên tục:
Dầu vào tâm → bánh công tác quay → dầu được gia tốc → dầu chuyển ra mép ngoài
Nhờ đó, dòng dầu nhận thêm năng lượng trước khi đi vào thân bơm.
RY50-32-250 sử dụng động cơ 11 kW, làm việc ở tốc độ khoảng 2.900 vòng/phút theo bảng thông số của dòng bơm.
Năng lượng được truyền theo trình tự:
Động cơ → khớp nối mềm → trục bơm → bánh công tác → dầu truyền nhiệt
Bánh công tác là bộ phận trực tiếp biến chuyển động quay của trục thành năng lượng thủy lực của dòng dầu.
Sau khi rời mép ngoài bánh công tác, dầu đi vào phần thân bơm. Dòng dầu được thu gom và dẫn về cửa xả hướng tâm theo phương thẳng đứng.
Trong quá trình này, năng lượng mà dầu nhận được từ bánh công tác tạo điều kiện hình thành cột áp để dầu tiếp tục di chuyển qua đường ống và các thiết bị trong hệ thống.
Toàn bộ đường đi của dầu qua RY50-32-250 có thể tóm tắt:
Cửa hút → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả
Khi dầu được đẩy khỏi bánh công tác, lượng dầu mới lại tiếp tục đi vào vùng tâm. Chu trình hút và đẩy vì vậy diễn ra liên tục khi bơm hoạt động.
Đây là cơ sở giúp RY50-32-250 duy trì dòng dầu truyền nhiệt tuần hoàn qua:
nguồn gia nhiệt;
đường ống dầu nóng;
thiết bị trao đổi nhiệt;
thiết bị sử dụng nhiệt;
đường dầu hồi.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất. Tài liệu yêu cầu quay khớp nối bằng tay trong quá trình mồi để hỗ trợ đẩy không khí ra ngoài.
Ngoài ra, bánh công tác phải quay đúng chiều và đạt tốc độ yêu cầu. Chiều quay sai, tốc độ thấp hoặc bánh công tác bị tắc đều có thể làm bơm không lên dầu hoặc lưu lượng suy giảm.
Nguyên lý lực ly tâm truyền tải chất lỏng ở Bơm dầu truyền nhiệt RY50-32-250 là quá trình bánh công tác quay để truyền năng lượng cho dầu, đưa dầu từ tâm ra mép ngoài rồi dẫn qua thân bơm tới cửa xả.
Chu trình hút dầu – tạo lực ly tâm – tăng năng lượng – tạo cột áp – đẩy dầu diễn ra liên tục, giúp RY50-32-250 duy trì khả năng truyền tải và tuần hoàn dầu nóng ổn định trong hệ thống công nghiệp.

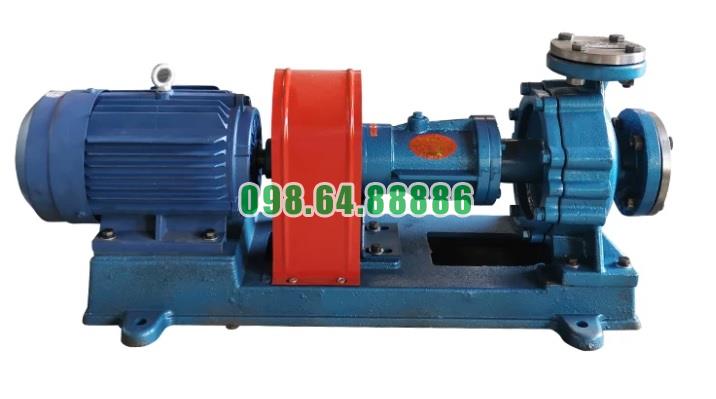

Bơm tuần hoàn dầu tải nhiệt RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, cột áp 70 m
